Гидрошпонка ДО (ПВХ-П)

Гидрошпонка ДО (ПВХ-П)

Деформационные

Материал: ПВХ-П

Цена от:1 140 руб.
Отправить заявку на почту Сформировать заказ Консультация в WhatsApp
Характеристики
Фотографии
Документация
Наименование Сжатие, мм Растяжение, мм Сдвиг поперечный, мм Сдвиг продольный, мм Давлени воды Материал Наличие Цена Количество, Сжатие, мм Растяжение, мм Сдвиг поперечный, мм Сдвиг продольный, мм Давлени воды Материал

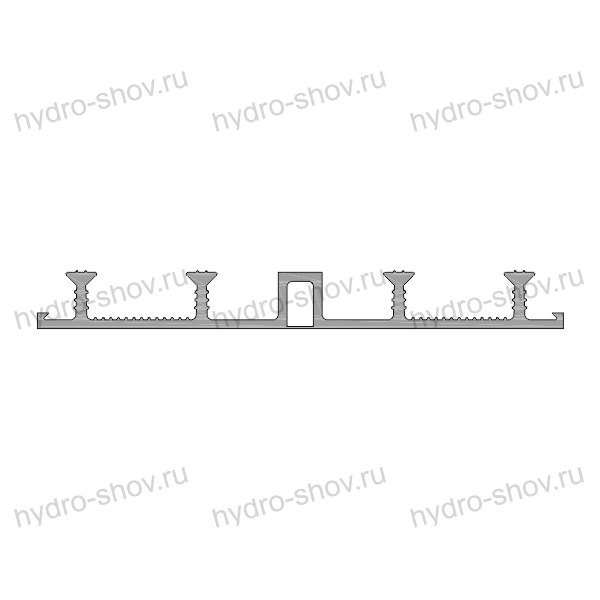

ДО-240/20-4/25 8 40 30 20 0,34 ПВХ-П Много 1288 руб.
- 0 +
8 40 30 20 0,34 ПВХ-П

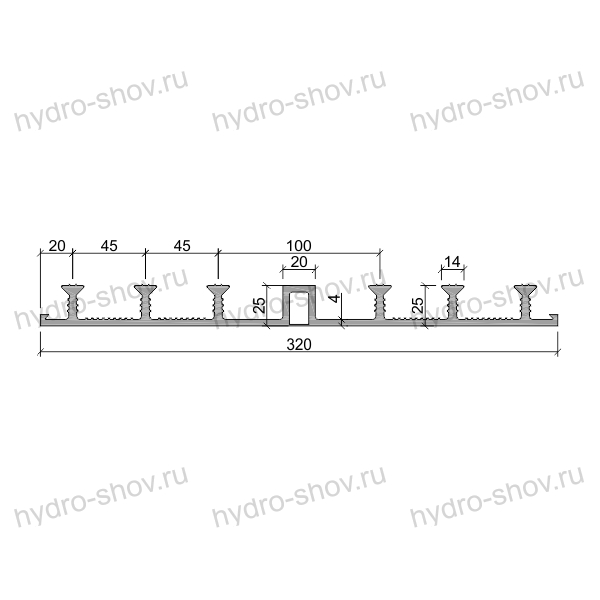

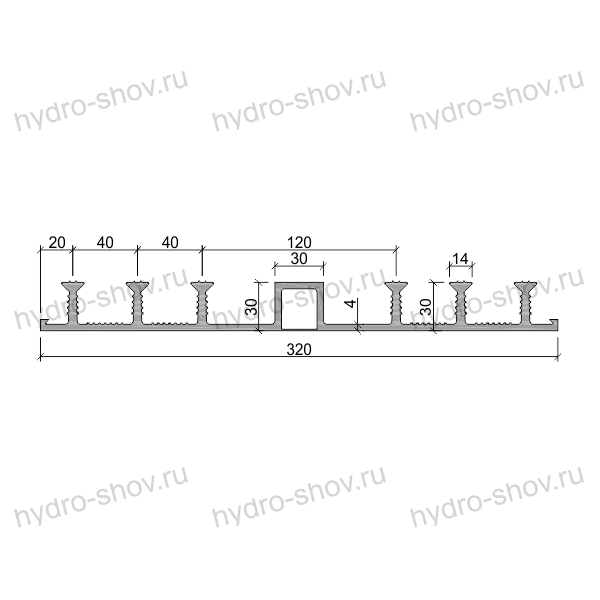

ДО-320/20-6/25 8 40 30 20 0,51 ПВХ-П Много 1734 руб.
- 0 +
8 40 30 20 0,51 ПВХ-П

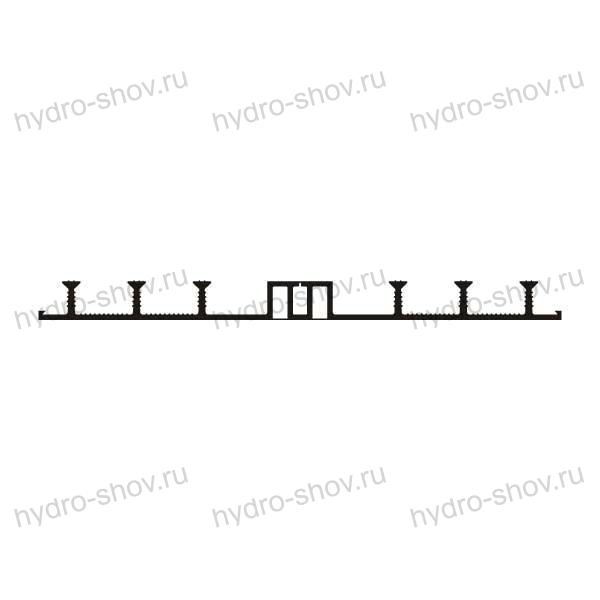

ДО-320/30-6/30 20 48 36 24 0,61 ПВХ-П Много 1893 руб.
- 0 +
20 48 36 24 0,61 ПВХ-П
ДО-320/40-6/30 24 96 72 48 0,61 ПВХ-П Много 2062 руб.
- 0 +
24 96 72 48 0,61 ПВХ-П
ДО-320/50-6/30 34 96 72 48 0,61 ПВХ-П Много 2076 руб.
- 0 +
34 96 72 48 0,61 ПВХ-П
ДО-400/50-6/30 34 96 72 48 0,61 ПВХ-П Под заказ 2498 руб.
- 0 +
34 96 72 48 0,61 ПВХ-П
ДО-400/150-4/30 128 120 190 155 0,40 ПВХ-П Под заказ 2523 руб.
- 0 +
128 120 190 155 0,40 ПВХ-П

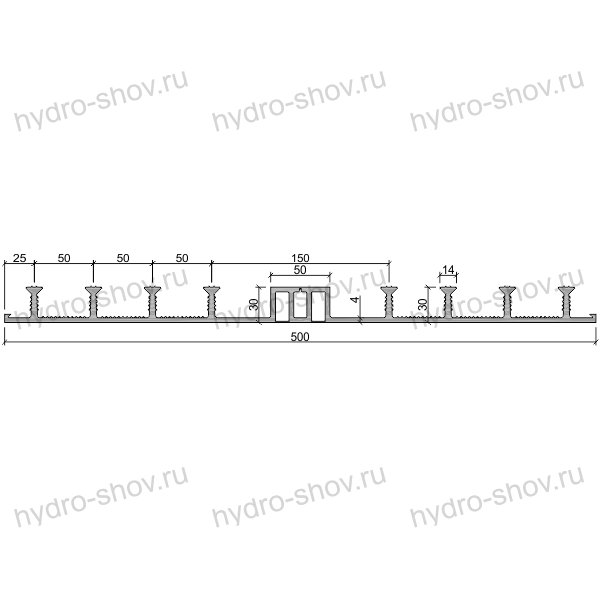

ДО-500/50-8/30 34 96 72 48 2,14 ПВХ-П Под заказ 3313 руб.
- 0 +
34 96 72 48 2,14 ПВХ-П
ДО-220/25-4/25 10 40 30 20 0,26 ПВХ-П Много 1140 руб.
- 0 +
10 40 30 20 0,26 ПВХ-П

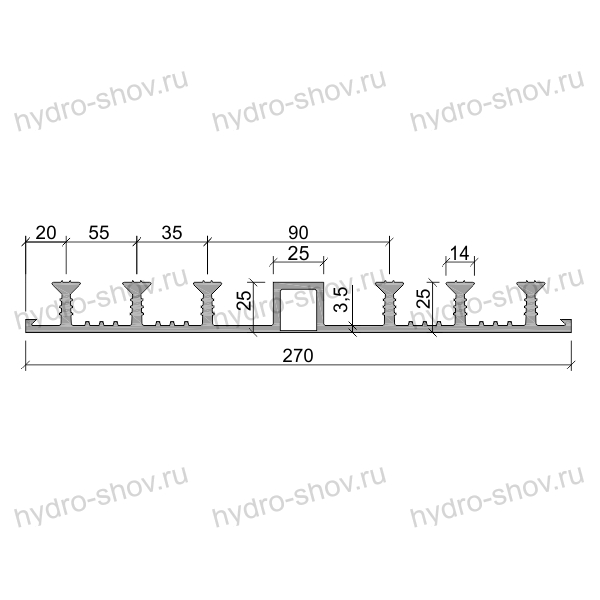

ДО-270/25-6/25 10 40 30 20 0,42 ПВХ-П Много 1492 руб.
- 0 +
10 40 30 20 0,42 ПВХ-П
Сертификат Соответствия ТУ 11 2022.pdf
ТЕХНОЛОГИЧЕСКИЙ РЕГЛАМЕНТ ТР 186-07 Издание 04.pdf

0 товаров на сумму

0 руб.

Заказать

Описание
Гидрошпонка ДО (ПВХ-П)

Гидрошпонка ДО (ПВХ-П): надёжная герметизация деформационных швов.

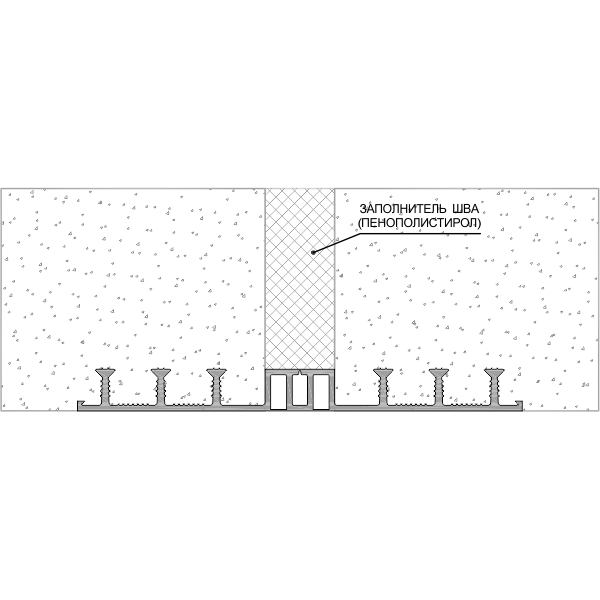

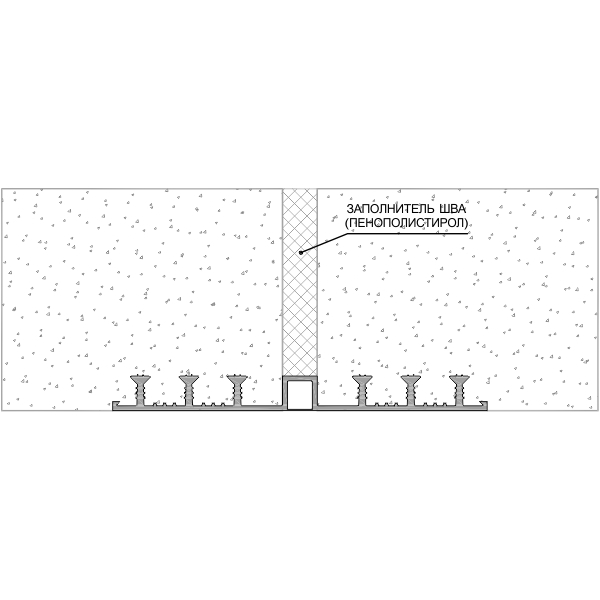

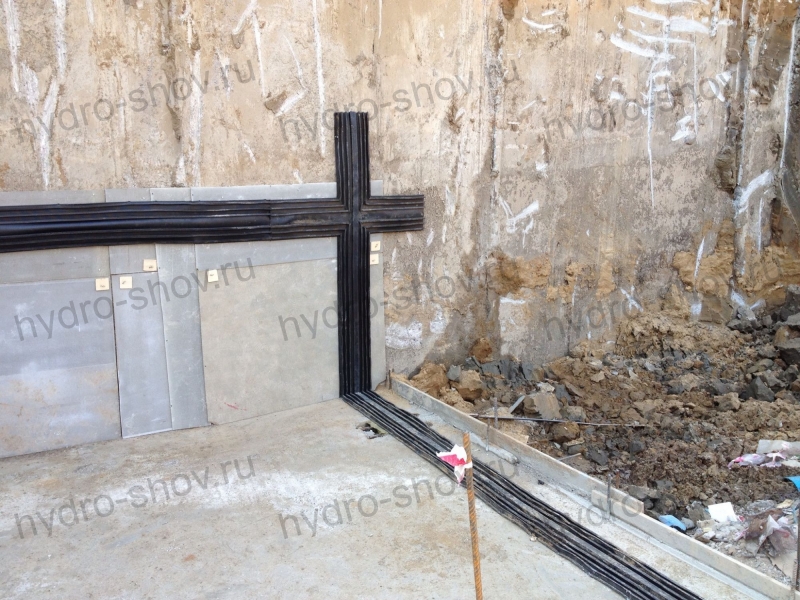

Обеспечьте безупречную гидроизоляцию бетонных конструкций с гидрошпонкой ДО из пластифицированного поливинилхлорида (ПВХ-П). Изделие предназначено для герметизации деформационных, температурных и усадочных швов при строительстве фундаментов, гидротехнических и подземных сооружений, бассейнов и резервуаров. МОНТАЖНАЯ СХЕМА.jpg
МОНТАЖНАЯ СХЕМА.jpg
Почему выбирают гидрошпонку ДО (ПВХ-П)?


Гидрошпонка ДО — это оптимальное решение для защиты от протечек в монолитных бетонных конструкциях. Благодаря эластичности и химической стойкости материала она выдерживает значительные нагрузки и сохраняет герметичность на протяжении всего срока эксплуатации.


Ключевые преимущества:

  1. высокая водонепроницаемость и устойчивость к гидростатическому давлению;
  2. эластичность и гибкость, компенсирующие деформации конструкции;
  3. химическая стойкость к агрессивным средам;
  4. долговечность и морозостойкость (рабочий диапазон: от −40 °C до +70 °C);
  5. простота монтажа и сварки;
  6. соответствие ГОСТ и техническим условиям (ТУ).


Основные характеристики (общие для линейки):


 Параметр     Значение
     Материал      ПВХ-П (пластифицированный поливинилхлорид)
     Твёрдость по Шору А      70±5 единиц
     Прочность при разрыве      10–11,7 МПа
     Относительное удлинение при разрыве      не менее 300–320%
     Давление воды (в зависимости от модели)      до 2,14 МПа

Полная спецификация гидрошпонок ДО (ПВХ-П):


Ниже представлены все типоразмеры, доступные для заказа. Данные приведены в соответствии с карточкой товара.

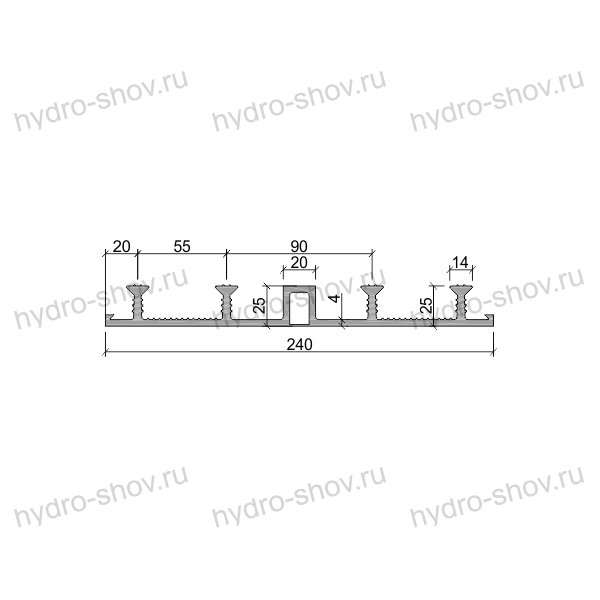

1. Наименование: ДО-240/20-4/25

1.1. Сжатие, мм.: 8;

1.2. Растяжение, мм.: 40;

1.3. Сдвиг поперечный, мм.: 30;

1.4. Сдвиг продольный, мм.: 20;

1.5. Давление воды, МПа.: 0,34;

1.6. Материал: ПВХ-П;

1.7. Наличие: Много


2. Наименование: ДО-320/20-6/25

2.1. Сжатие, мм.: 8;

2.2. Растяжение, мм.: 40;

2.3. Сдвиг поперечный, мм.: 30;

2.4. Сдвиг продольный, мм.: 20;

2.5. Давление воды, МПа.: 0,51;

2.6. Материал: ПВХ-П;

2.7. Наличие: Много


3. Наименование: ДО-320/30-6/30

3.1. Сжатие, мм.: 20;

3.2. Растяжение, мм.: 48;

3.3. Сдвиг поперечный, мм.: 36;

3.4. Сдвиг продольный, мм.: 24;

3.5. Давление воды, МПа.: 0,61;

3.6. Материал: ПВХ-П;

3.7. Наличие: Много


4. Наименование: ДО-320/40-6/30

4.1. Сжатие, мм.: 24;

4.2. Растяжение, мм.: 96;

4.3. Сдвиг поперечный, мм.: 72;

4.4. Сдвиг продольный, мм.: 48;

4.5. Давление воды, МПа.: 0,61;

4.6. Материал: ПВХ-П;

4.7. Наличие: Много


5. Наименование: ДО-320/50-6/30

5.1. Сжатие, мм.: 34;

5.2. Растяжение, мм.: 96;

5.3. Сдвиг поперечный, мм.: 72;

5.4. Сдвиг продольный, мм.: 48;

5.5. Давление воды, МПа.: 0,61;

5.6. Материал: ПВХ-П;

5.7. Наличие: Много

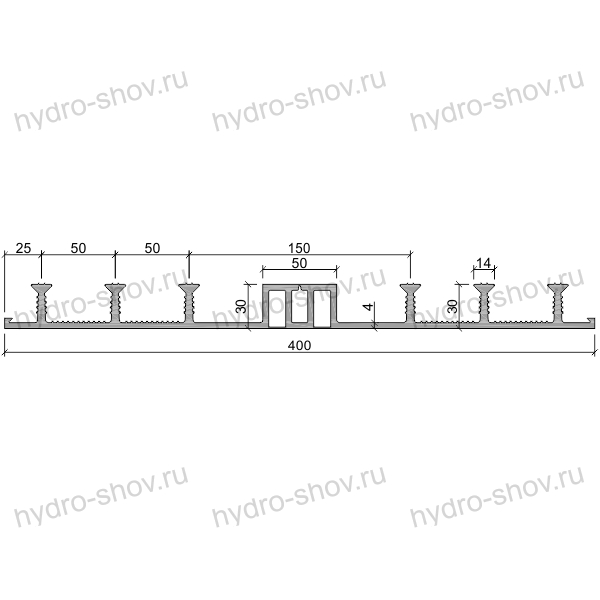

6. Наименование: ДО-400/50-6/30

6.1. Сжатие, мм.: 34;

6.2. Растяжение, мм.: 96;

6.3. Сдвиг поперечный, мм.: 72;

6.4. Сдвиг продольный, мм.: 48;

6.5. Давление воды, МПа.: 0,61;

6.6. Материал: ПВХ-П;

6.7. Наличие: Под заказ

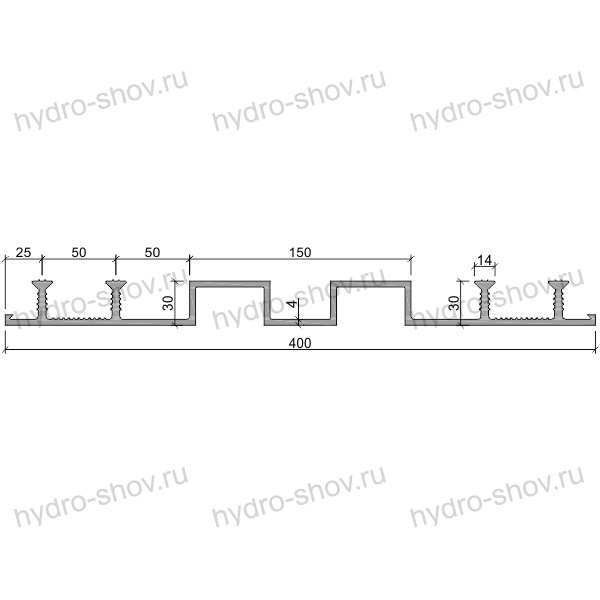

7. Наименование: ДО-400/150-4/30

7.1. Сжатие, мм.: 128;

7.2. Растяжение, мм.: 120;

7.3. Сдвиг поперечный, мм.: 190;

7.4. Сдвиг продольный, мм.: 155;

7.5. Давление воды, МПа.: 0,40;

7.6. Материал: ПВХ-П;

7.7. Наличие: Под заказ


8. Наименование: ДО-500/50-8/30

8.1. Сжатие, мм.: 34;

8.2. Растяжение, мм.: 96;

8.3. Сдвиг поперечный, мм.: 72;

8.4. Сдвиг продольный, мм.: 48;

8.5. Давление воды, МПа.: 2,14;

8.6. Материал: ПВХ-П;

8.7. Наличие: Под заказ

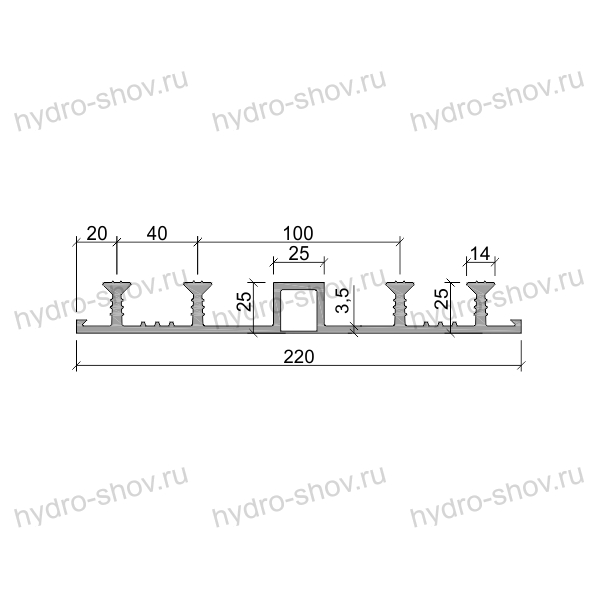

9. Наименование: ДО-220/25-4/25

9.1. Сжатие, мм.: 10;

9.2. Растяжение, мм.: 40;

9.3. Сдвиг поперечный, мм.: 30;

9.4. Сдвиг продольный, мм.: 20;

9.5. Давление воды, МПа.: 0,26;

9.6. Материал: ПВХ-П;

9.7. Наличие: Много


10. Наименование: ДО-270/25-6/25

10.1. Сжатие, мм.: 10;

10.2. Растяжение, мм.: 40;

10.3. Сдвиг поперечный, мм.: 30;

10.4. Сдвиг продольный, мм.: 20;

10.5. Давление воды, МПа.: 0,42;

10.6. Материал: ПВХ-П;

10.7. Наличие: Много


Примечание: типоразмеры с высокими показателями деформаций (например, ДО-400/150-4/30) применяются для швов с особыми требованиями к подвижности конструкции.

Проектирование с гидрошпонкой ДО.


При проектировании гидроизоляции с использованием шпонок ДО важно учитывать:

  1. Выбор типоразмера – ширина и геометрия подбираются исходя из расчётной величины раскрытия шва и ожидаемых деформаций (сжатие, растяжение, сдвиг).
  2. Расчёт нагрузок – необходимо учитывать гидростатическое давление (значения до 2,14 МПа для модели ДО-500/50-8/30), температурные расширения, усадку бетона и подвижки основания.
  3. Расположение в конструкции – шпонка устанавливается в толще бетона, симметрично относительно оси шва, с обязательной фиксацией к арматурному каркасу.
  4. Совместимость – при необходимости совместно с гидрошпонкой применяются инъекционные шланги для последующего ремонта шва.


Рекомендации по проектированию приведены в СТО НОСТРОЙ 2.7.156-2014 и ТР 186-07.

Монтаж и сварка гидрошпонок: пошаговая инструкция.


Качественный монтаж — ключевое условие долговечной герметизации. Работы выполняются при температуре не ниже +5°C с использованием профессионального оборудования.


1. Подготовка:

  1. Очистите полотно шпонки от загрязнений и обезжирьте места стыков.
  2. Подготовьте термонож с регулировкой температуры (рабочий диапазон 185–195°C).
  3. Нарежьте полосы с запасом на стыковку.


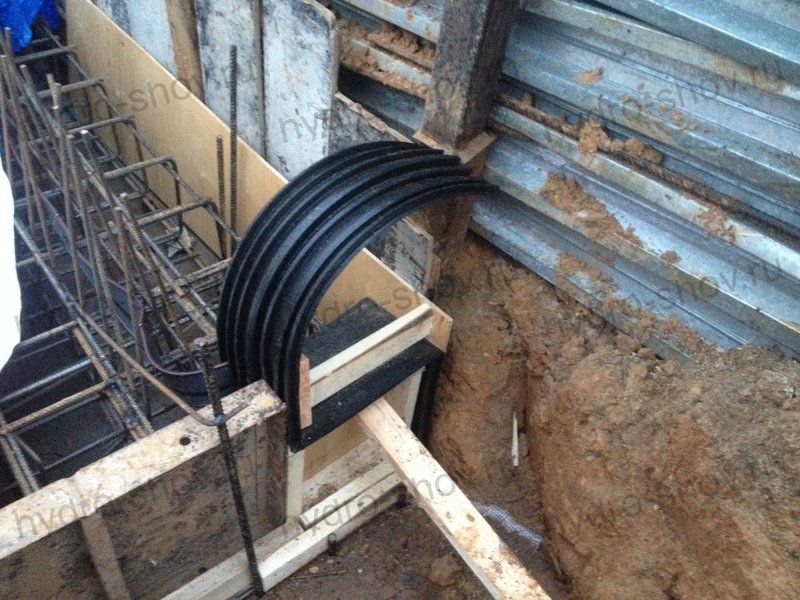

2. Фиксация в опалубке:

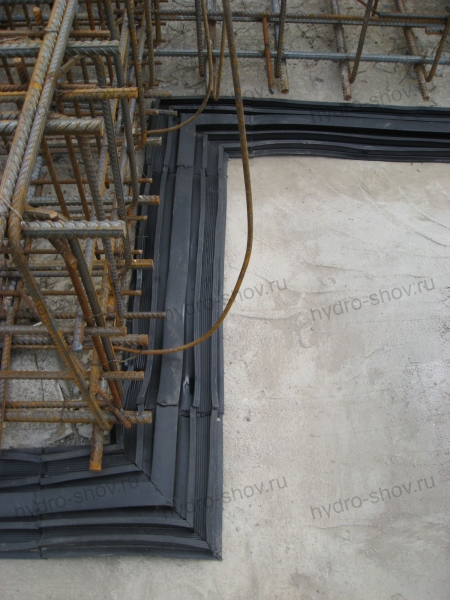

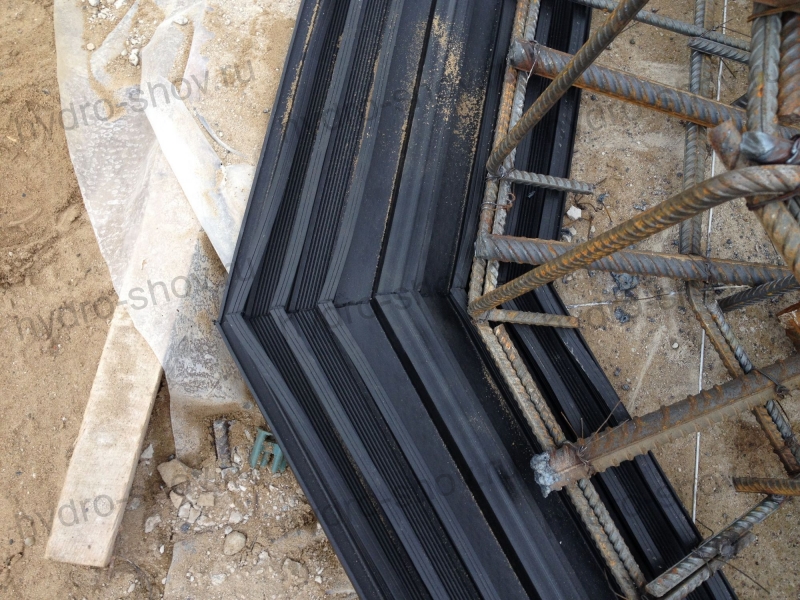

  1. Закрепите гидрошпонку к арматурному каркасу с помощью вязальной проволоки или специальных фиксаторов.
  2. Шаг крепления гвоздями к опалубке — не более 250 мм.
  3. Центральная часть шпонки (деформационный узел) должна располагаться строго по оси шва и не смещаться при вибрации бетона.


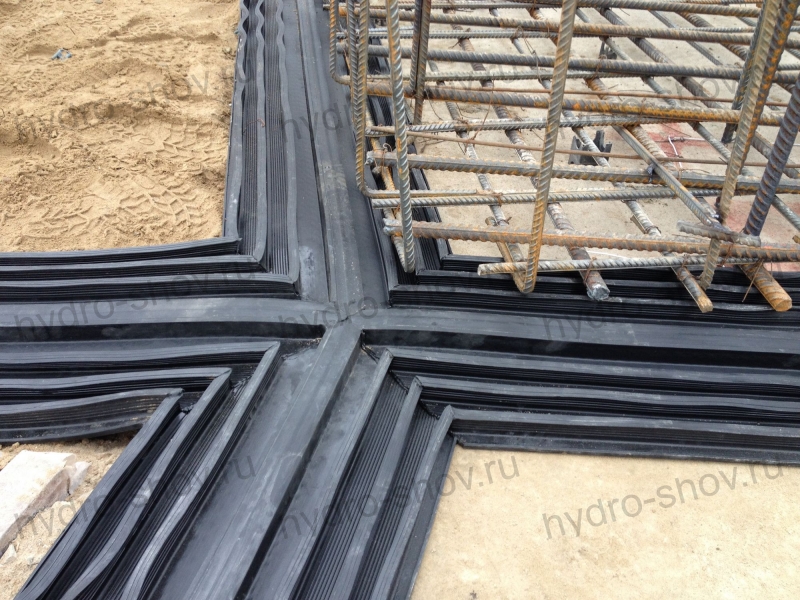

3. Сварка стыков (внахлёст или встык):

  1. Обрежьте концы ровно, без заусенцев.
  2. Разогрейте термонож до 190±5°C и одновременно оплавите обе соединяемые поверхности.
  3. Плотно сожмите края и выдерживайте под давлением не менее 5 минут до полного остывания.
  4. Проверьте качество шва: он должен быть однородным, без пузырей и непроваров. При необходимости проводят механические испытания (отрыв образца).


4. Бетонирование и контроль:

  1. Укладывайте бетонную смесь равномерно, избегая резких ударов вибратором по телу шпонки.
  2. После снятия опалубки проведите визуальный контроль: убедитесь, что шпонка не смещена, её края плотно прилегают к бетону.
  3. Перед бетонированием смежного участка очистите открытую часть шпонки и установите заполнитель полости шва (если предусмотрено проектом).

Гарантия надёжности.


Каждая партия гидрошпонок ДО проходит входной контроль: проверку геометрии, физико-механических показателей (прочность при разрыве, удлинение, твёрдость) и герметичности сварных соединений. Продукция сертифицирована и соответствует требованиям российских строительных норм.


Блок FAQ (Часто задаваемые вопросы):


1. В чём отличие гидрошпонки ДО от других типов (Ц, Л)?
Гидрошпонка ДО — это закрытая профильная система с центральным деформационным узлом и анкерными краями. Она предназначена для работы в условиях высокого гидростатического давления и значительных подвижек шва (растяжение/сжатие, сдвиг). В отличие от плоских шпонок (тип Л), она обеспечивает большую деформационную способность.


2. Как правильно подобрать типоразмер по давлению воды?
Ориентируйтесь на максимальное гидростатическое давление, указанное в таблице. Например, для резервуаров с напором до 0,61 МПа подойдут модели ДО-320/30-6/30, ДО-320/40-6/30. Для особо ответственных сооружений с давлением до 2,14 МПа используйте ДО-500/50-8/30.


3. Можно ли сваривать гидрошпонку ДО в полевых условиях?
Да, сварка выполняется с помощью термоножа (электрофена с насадкой) при строгом соблюдении температурного режима (185–195°C). Важно обеспечить чистоту и плотное прижатие свариваемых поверхностей до полного остывания.


4. Требуется ли специальное оборудование для монтажа?
Для фиксации достаточно стандартного инструмента (гвозди, вязальная проволока, кусачки). Для сварки необходим термонож или строительный фен с регулировкой температуры и плоская насадка.


5. Как обеспечить герметичность примыкания гидрошпонки к торцам опалубки?
На торцах конструкции предусматривают вывод концов шпонки за пределы бетонируемого блока (не менее 150–200 мм). Стыковка последующих секций выполняется внахлёст с помощью сварки. При невозможности вывода применяют специальные переходные элементы или инъекционные шланги.


6. Какими нормативными документами регламентируется монтаж?
Основные документы: СТО НОСТРОЙ 2.7.156-2014 «Устройство деформационных швов гидротехнических сооружений» и Технологический регламент ТР 186-07.
