Гидрошпонка ДО (РЕЗИНА)
Гидрошпонка ДО (РЕЗИНА) — надёжная герметизация деформационных швов.
Гидрошпонки серии ДО из EPDM-резины — это профессиональное решение для герметизации деформационных швов в заглублённых, подземных и гидротехнических сооружениях. Изделия компенсируют температурные расширения, усадку бетона, подвижки грунта и сохраняют водонепроницаемость под давлением воды до 0,42 МПа.
В ассортименте представлены две типоразмерные модели, различающиеся шириной и количеством анкерных элементов. Обе обеспечивают одинаково высокую эластичность, химическую стойкость и долговечность, свойственную EPDM-резине.
Модельный ряд гидрошпонок ДО EPDM:

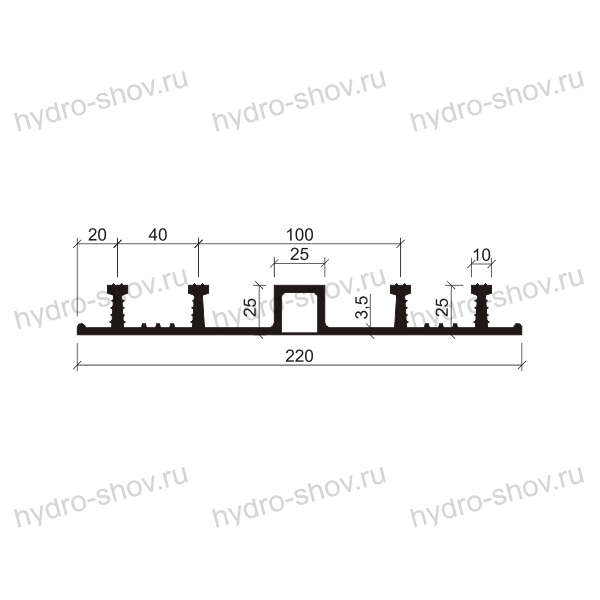

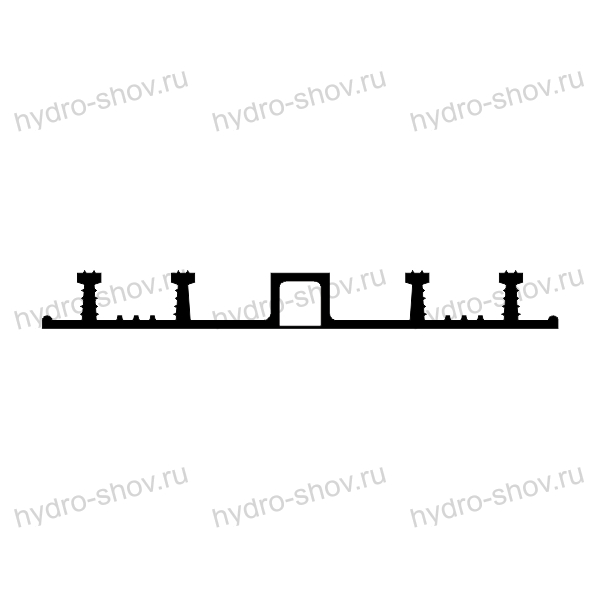

1. Наименование: ДО-220/25-4/25;
1.1. Ширина, мм.: 220 ;
1.2. Деформационный узел, мм.: 25 ;
1.3. Кол-во анкеров: 4;
1.4. Высота анкеров, мм.: 25;
1.5. Давление воды, МПа.: 0,26 ;
1.6. Материал: EPDM резина.

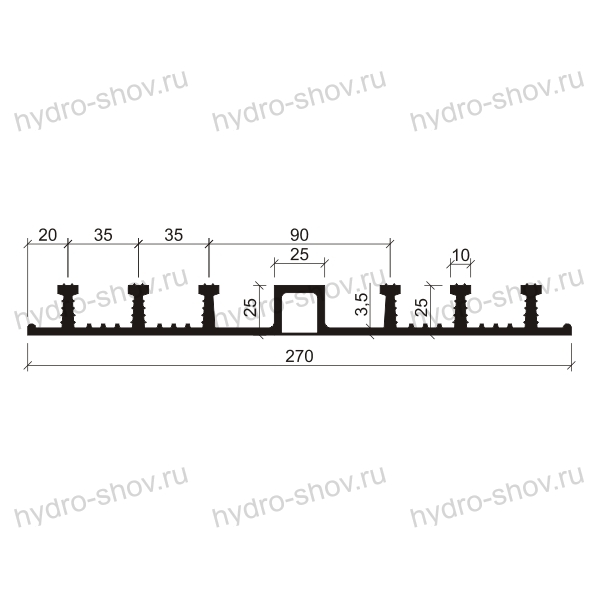

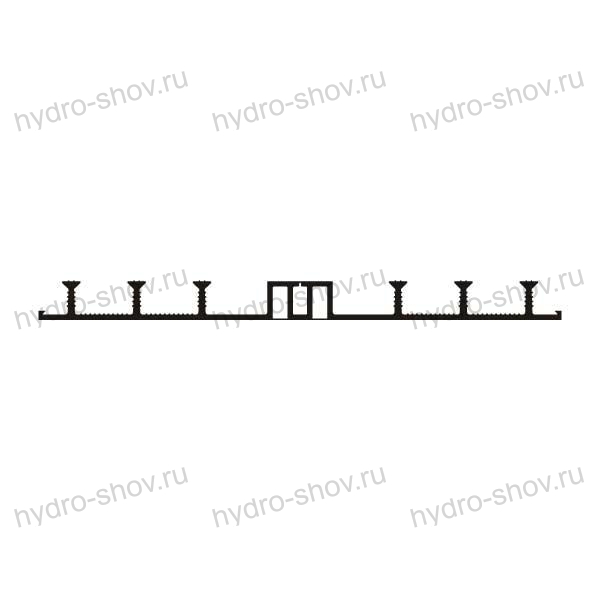

2. Наименование: ДО-270/25-6/25;
2.2. Деформационный узел, мм.: 25 ;
2.3. Кол-во анкеров: 6;
2.4. Высота анкеров, мм.: 25;
2.5. Давление воды, МПа.: 0,42 ;
2.6. Материал: EPDM резина.
Обе модели рассчитаны на перемещения: сжатие до 10 мм, растяжение до 40 мм, поперечный сдвиг до 30 мм, продольный сдвиг до 20 мм.
Ключевые преимущества:
- Высокая эластичность и гибкость – материал сохраняет работоспособность при многократных деформациях.
- Широкий температурный диапазон – от –50 °C до +80 °C.
- Химическая стойкость – устойчивость к воздействию агрессивных сред (соли, нефтепродукты, слабые кислоты/щёлочи).
- Долговечность – срок службы соответствует жизненному циклу сооружения.
- Надёжность под давлением – выдерживает напор воды до 0,42 МПа (4,2 атм).
Область применения:
- фундаменты и подвальные помещения;
- подземные паркинги и тоннели;
- бассейны, резервуары для воды и очистные сооружения;
- дамбы, плотины, гидротехнические узлы;
- монолитные конструкции с деформационными швами.
Проектирование с использованием гидрошпонок ДО.
При проектировании узлов герметизации важно учитывать:
- Осевое расположение – гидрошпонка должна монтироваться строго по оси деформационного шва. Смещение нарушает работу профиля.
- Угол наклона – для внутренних шпонок рекомендуется предусматривать уклон 10–15° к вертикали, чтобы обеспечить плотный контакт с бетоном.
- Расчёт перемещений – закладывать ширину шва с учётом максимальных растяжений (до 40 мм) и сдвигов.
- Совместимость материалов – учитывать адгезию резины к опалубке и бетонной смеси.
- Доступ для контроля – проектировать места установки так, чтобы была возможность визуального контроля качества монтажа и последующей ревизии.

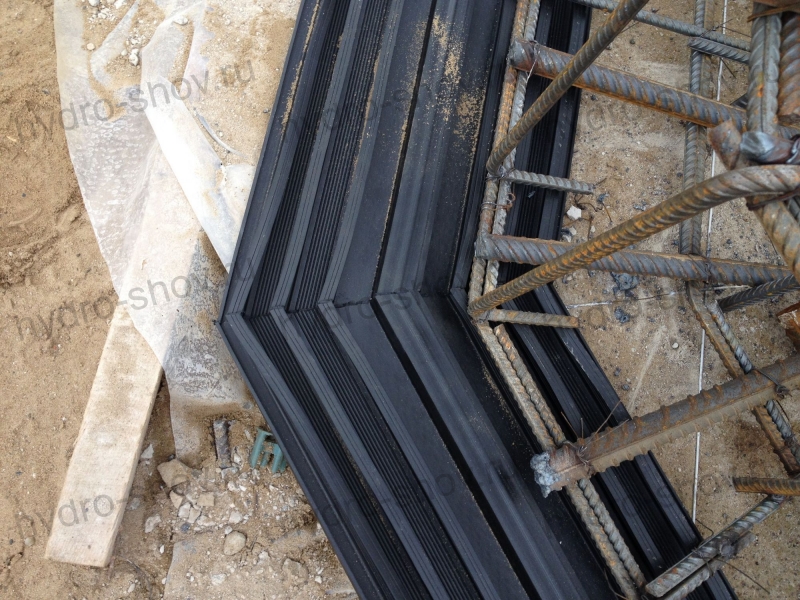

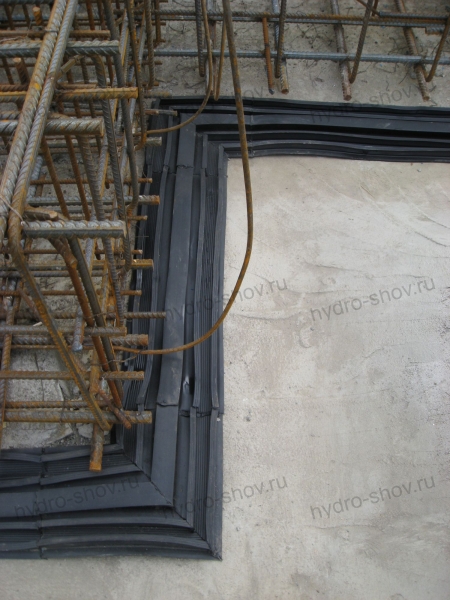

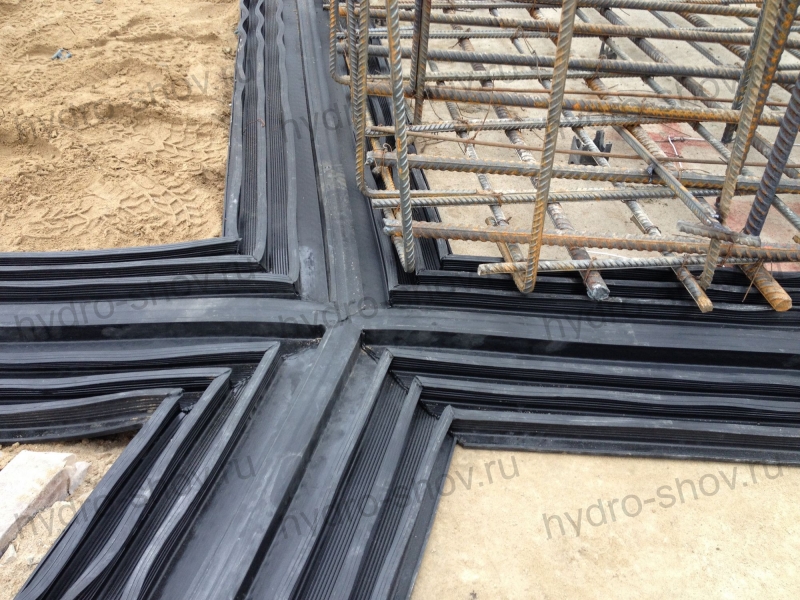

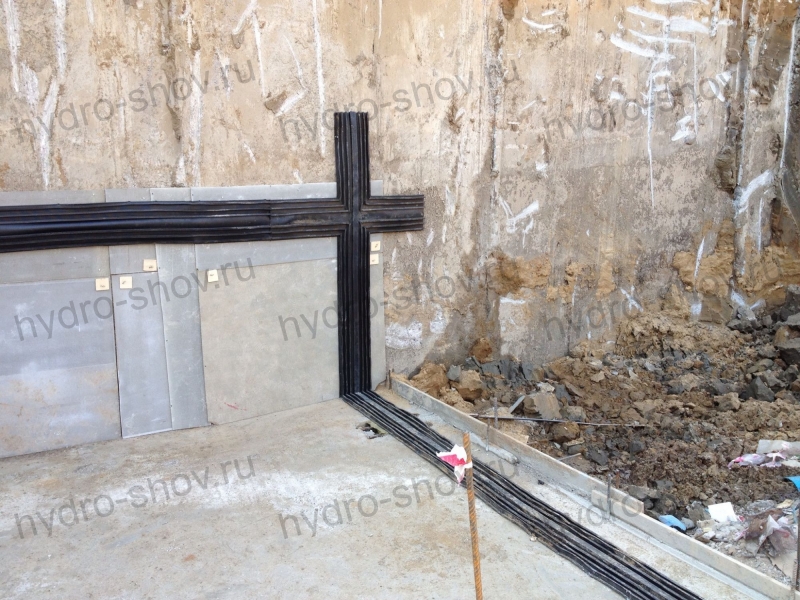

Монтаж и сварка гидрошпонок ДО EPDM:
Подготовка.
- Очистить поверхность шва от пыли, грязи, масляных пятен.
- Устранить дефекты бетона (трещины, раковины) ремонтными составами.
Крепление.

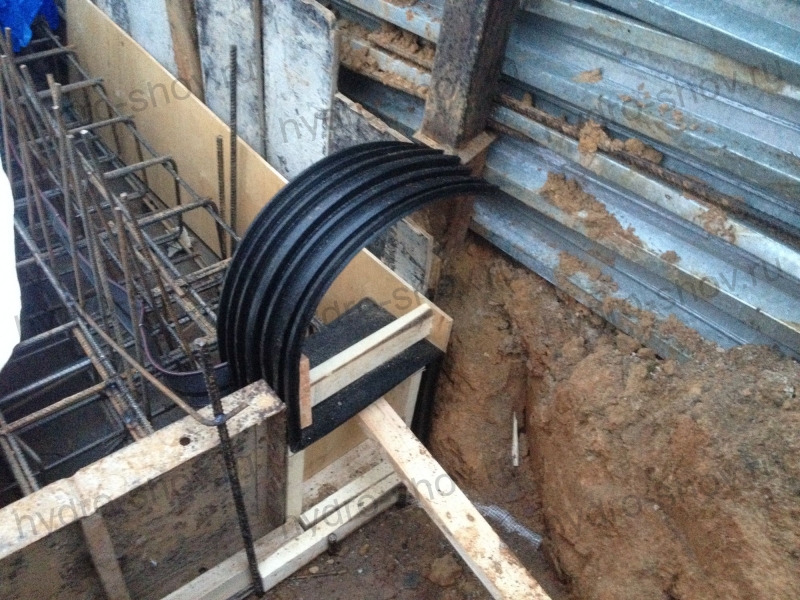

- К деревянной опалубке – гвоздями 70–90 мм с шагом 250 мм, с последующим отгибанием гвоздей на 40–50°.
- К бетонной подготовке – с использованием специальных клеевых составов или механическими анкерами.
Соединение отрезков (сварка).
- Стыковка производится только встык (нахлёст не допускается).
- Для EPDM-резины применяется горячая вулканизация с использованием специализированного оборудования. Этот метод обеспечивает монолитность соединения, равную по прочности основному профилю.
- После вулканизации обязательно проводят визуальный контроль и при необходимости – пневмоиспытания стыка.
Бетонирование.
- Бетонную смесь подают равномерно, без ударного воздействия на профиль.
- Вибрирование выполняют с осторожностью, не допуская контакта вибратора с гидрошпонкой, чтобы избежать её смещения или повреждения.
Контроль качества.
После затвердевания бетона проверяют герметичность шва. При обнаружении дефектов проводят дополнительную герметизацию (инъекции полимерными составами).
Технические характеристики моделей:
| Параметр | ДО-220/25-4/25 | ДО-270/25-6/25 |
| Материал | EPDM резина | EPDM резина |
| Ширина шпонки, мм. | 220 | 270 |
| Ширина деформационного узла, мм. | 25 | 25 |
| Количество анкеров, шт. | 4 | 6 |
| Высота анкеров, мм. | 25 | 25 |
| Макс. растяжение, мм. | 40 | 40 |
| Выдерживаемое давление воды, МПа. | 0,26 | 0,42 |
| Температурный диапазон, °C | –50 … +80 | –50 … +80 |
Часто задаваемые вопросы (FAQ):
1. В чём разница между моделями ДО-220/25-4/25 и ДО-270/25-6/25?
Главные отличия — ширина профиля и количество анкерных элементов, что влияет на максимальное выдерживаемое давление воды (0,26 МПа и 0,42 МПа соответственно). Выбор зависит от гидростатического напора и конструктивных особенностей объекта.
2. Можно ли соединять отрезки гидрошпонки внахлёст?
Нет. Соединение выполняется только встык с последующей горячей вулканизацией. Нахлёст не обеспечивает герметичности и не допускается технологическим регламентом.
3. Какой способ монтажа предпочтительнее: на опалубку или на бетонное основание?
Способ выбирают исходя из типа конструкции. При бетонировании «на себя» удобно крепить гидрошпонку к деревянной опалубке. Если шов формируется по подготовленному основанию, используют клеевой или механический способ фиксации.
4. Нужна ли специальная подготовка бетона перед установкой?
Да. Поверхность должна быть ровной, очищенной, обеспыленной. При наличии дефектов их устраняют ремонтными составами, чтобы обеспечить плотное прилегание анкерных частей.
5. Какие нормативные документы регламентируют монтаж?
Монтаж выполняется в соответствии с ТР 186-07 и СТО НОСТРОЙ 2.7.156-2014. Эти документы содержат полные требования к установке гидрошпонок в деформационные швы.
6. Как проверить качество сварного шва после вулканизации?
Качество стыка оценивают визуально (отсутствие пор, непроваров). При повышенных требованиях к герметичности проводят пневмоиспытания сжатым воздухом с мыльным раствором.
Почему стоит выбрать гидрошпонку ДО (РЕЗИНА):
- Надёжность – проверенная конструкция для работы под давлением и при деформациях.
- Универсальность – подходит для большинства подземных и гидротехнических объектов.
- Соответствие стандартам – полностью отвечает требованиям НОСТРОЙ и отраслевым регламентам.
- Простота монтажа – типовые решения по креплению и вулканизации позволяют ускорить работы без потери качества.
Закажите гидрошпонку ДО (РЕЗИНА) прямо сейчас — обеспечьте безупречную гидроизоляцию деформационных швов на всём сроке службы сооружения.
