Гидрошпонка ДО-УГЛ (ПВХ-П)

Деформационные

Материал: ПВХ-П

Цена от:2 001 руб.

Отправить заявку на почту Сформировать заказ Консультация в WhatsApp

Характеристики

Фотографии

Документация

Наименование	Сжатие, мм	Растяжение, мм	Сдвиг поперечный, мм	Сдвиг продольный, мм	Давлени воды	Материал	Наличие	Цена	Количество,	Сжатие, мм	Растяжение, мм	Сдвиг поперечный, мм	Сдвиг продольный, мм	Давлени воды	Материал
ДО-УГЛ-170/20-6/25	8	50	30	20	0,51	ПВХ-П	Под заказ	2001 руб.	- 0 +	8	50	30	20	0,51	ПВХ-П
ДО-УГЛ-180/40-6/30	24	105	72	48	0,61	ПВХ-П	Под заказ	2364 руб.	- 0 +	24	105	72	48	0,61	ПВХ-П
ДО-УГЛ-185/50-6/30	34	105	72	48	0,61	ПВХ-П	Под заказ	2376 руб.	- 0 +	34	105	72	48	0,61	ПВХ-П
ДО-УГЛ-210/58-6/30	40	110	72	80	0,61	ПВХ-П	Много	2297 руб.	- 0 +	40	110	72	80	0,61	ПВХ-П

Сертификат Соответствия ТУ 11 2022.pdf

0 товаров на сумму

0 руб.

Заказать

Описание
Гидрошпонка ДО-УГЛ (ПВХ-П)

Гидрошпонка ДО-УГЛ (ПВХ-П): экспертная герметизация угловых деформационных швов.

При строительстве заглубленных сооружений, гидротехнических объектов и монолитных конструкций ключевым узлом надежности является деформационный шов. Именно здесь возникает наибольший риск протечек, особенно в угловых сопряжениях (стена-фундамент, стена-перекрытие). Для таких ответственных узлов промышленное гидроизоляционное решение — гидрошпонка ДО-УГЛ из пластифицированного поливинилхлорида (ПВХ-П).

Данное изделие представляет собой опалубочную угловую профильную систему, которая монтируется еще до бетонирования. Она не просто изолирует шов, а работает как армирующий элемент, воспринимая гидростатическое давление, температурные деформации и усадку бетона. На странице представлен полный ассортимент типоразмеров, позволяющий подобрать решение для любого проекта — от частного бассейна до крупного гидротехнического сооружения.

Ключевые технические преимущества: эластичность, водонепроницаемость, устойчивость к деформациям.

Главное отличие качественной ПВХ-шпонки — способность выдерживать многократные знакопеременные нагрузки без потери герметичности. Продукция линейки ДО-УГЛ демонстрирует высокие показатели:

Высокая эластичность материала: Пластифицированный ПВХ сохраняет эластичность при отрицательных температурах (до -40°C) и не размягчается при нагреве (до +70°C).
Устойчивость к гидростатическому давлению: В зависимости от типоразмера выдерживает давление водяного столба до 0,61 МПа, что критически важно для подземных паркингов и резервуаров.
Адаптивность к подвижкам: Конструкция рассчитана на компенсацию значительных подвижек конструкций (сжатие до 40 мм, растяжение до 110 мм, сдвиги до 80 мм).

Типоразмерный ряд гидрошпонок ДО-УГЛ (ПВХ-П).

Для точного подбора под конкретный проект (сечение шва, нагрузка, давление воды) мы предлагаем следующие типоразмеры. Все данные соответствуют техническим характеристикам с сайта:

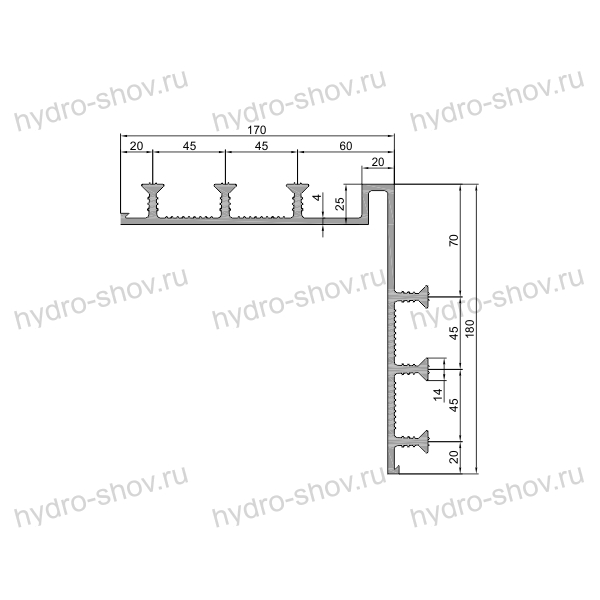

1. ДО-УГЛ-170/20-6/25:

Сжатие, мм.: 8;
Растяжение, мм.: 50;
Сдвиг поперечный, мм.: 30;
Сдвиг продольный, мм.: 20;
Давление воды, МПа.: 0,51;
Материал: ПВХ-П;
Особенности стыковки: Стыкуется с ДО-320/20-6/25.

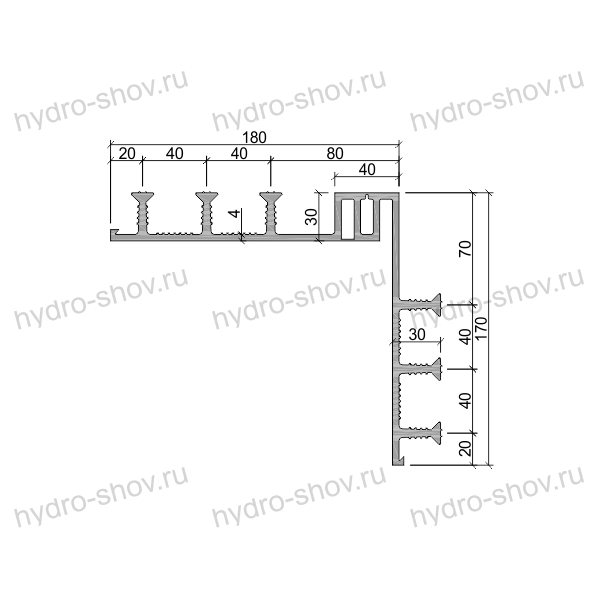

2. ДО-УГЛ-180/40-6/30:

Сжатие, мм.: 24;
Растяжение, мм.: 105;
Сдвиг поперечный, мм.: 72;
Сдвиг продольный, мм.: 48;
Давление воды, МПа.: 0,61;
Материал: ПВХ-П;
Особенности стыковки: Стыкуется с ДО-320/40-6/30.

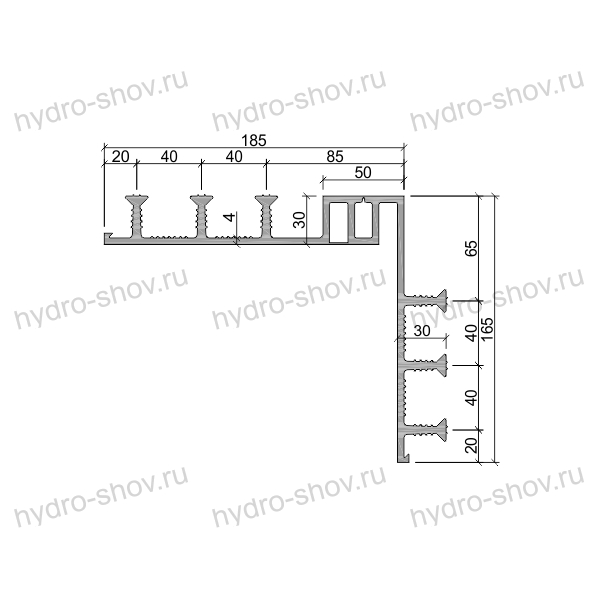

3. ДО-УГЛ-185/50-6/30:

Сжатие, мм.: 34;
Растяжение, мм.: 105;
Сдвиг поперечный, мм.: 72;
Сдвиг продольный, мм.: 48;
Давление воды, МПа.: 0,61;
Материал: ПВХ-П;
Особенности стыковки: Стыкуется с ДО-320/50-6/30.

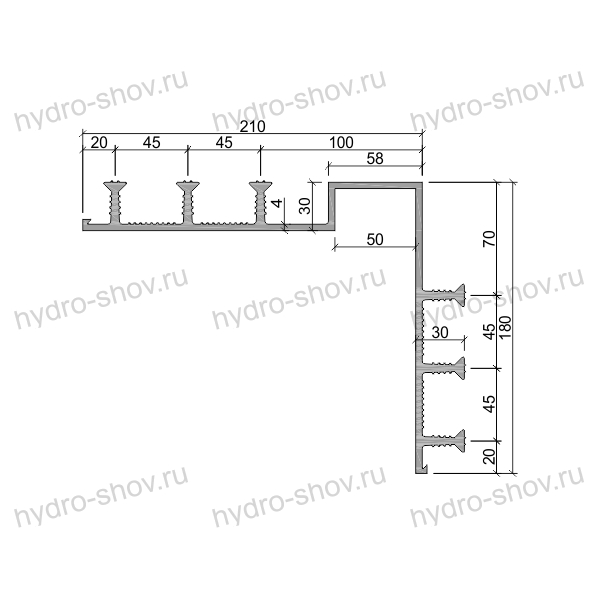

4. ДО-УГЛ-210/58-6/30:

Сжатие, мм.: 40;
Растяжение, мм.: 110;
Сдвиг поперечный, мм.: 72;
Сдвиг продольный, мм.: 80;
Давление воды, МПа.: 0,61;
Материал: ПВХ-П;
Особенности стыковки: Универсальная (не стыкуется с ДО-320).

Расшифровка маркировки: Например, ДО-УГЛ-210/58-6/30 — это деформационная опалубочная угловая шпонка, где 210 мм — общая ширина, 58 мм — ширина деформационного узла, 6 — количество анкерных элементов, 30 — высота анкеров.

Проектирование узлов гидроизоляции с применением угловых шпонок:

При разработке проектной документации (раздел КМ, КЖ) необходимо учитывать специфику монтажа угловых профилей. Чтобы обеспечить заявленную долговечность в 50+ лет, следуйте этим правилам:

Центровка: Ось симметрии гидрошпонки должна строго совпадать с осью деформационного шва. Смещение даже на 10 мм снижает ресурс герметизации.
Армирование: Согласно СТО НОСТРОЙ 2.7.156-2014 и ТР 186-07, расстояние от анкерных "лапок" шпонки до рабочей арматуры должно составлять не менее 20–25 мм. Это предотвращает локальные перенапряжения в бетоне.

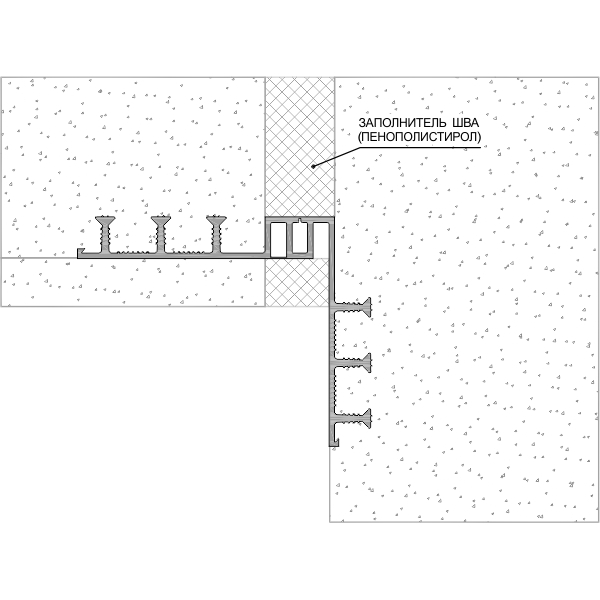

Замкнутый контур: Для заглубленных сооружений (фундаментные плиты, стены) обязательно проектируется замкнутый контур гидроизоляции. В углах используются именно гнутые (или сваренные под углом) профили ДО-УГЛ.
Вывод концов: При бетонировании стен и плит по частям (с технологическим перерывом) необходимо предусмотреть вывод концов шпонки за пределы тела бетона не менее чем на 50–60 см для последующей сварки с вертикальным или горизонтальным участком.

Мы не только поставляем гидрошпонки, но и производим расчёт, проектирование узлов гидроизоляции, а также оказываем помощь шеф-монтажом на объекте. Это позволяет гарантировать корректную установку и исключить ошибки, ведущие к протечкам.

Технология монтажа и сварки гидрошпонок ПВХ-П.

Качество монтажа напрямую влияет на водонепроницаемость стыка. Монтаж выполняется в строгом соответствии с технологическим регламентом ТР 186-07.

1. Подготовка и фиксация.

Перед установкой шпонку выдерживают на площадке для выравнивания (температура хранения не выше +30°C, защита от УФ). Крепление к опалубке осуществляется через анкерные элементы (лапки) с помощью проволоки или саморезов. Важно исключить провисание полотна.

2. Сварка стыков (соединение полотен).

Для получения герметичного шва используется метод горячего клина или экструзионная сварка (термоножом):

Температура нагрева рабочей поверхности: 190–210°C (до состояния вязкотекучести, без возгорания).
Сварка выполняется внахлест или встык (с использованием присадочного прутка).
Контроль качества: после остывания шва проводится его визуальный осмотр и испытание на отслаивание (контрольная полоска). Шов должен быть монолитным, без пузырей и непроваров.

3. Бетонирование.

Подача бетонной смеси осуществляется с высоты не более 0,5 м для предотвращения смещения шпонки. Уплотнение (вибрирование) производится с осторожностью: расстояние от наконечника вибратора до элемента не менее 100 мм, чтобы не повредить анкерные выступы.

Блок FAQ (Часто задаваемые вопросы).

Вопрос 1: Чем отличается гидрошпонка ДО-УГЛ от обычной плоской (ДО)?

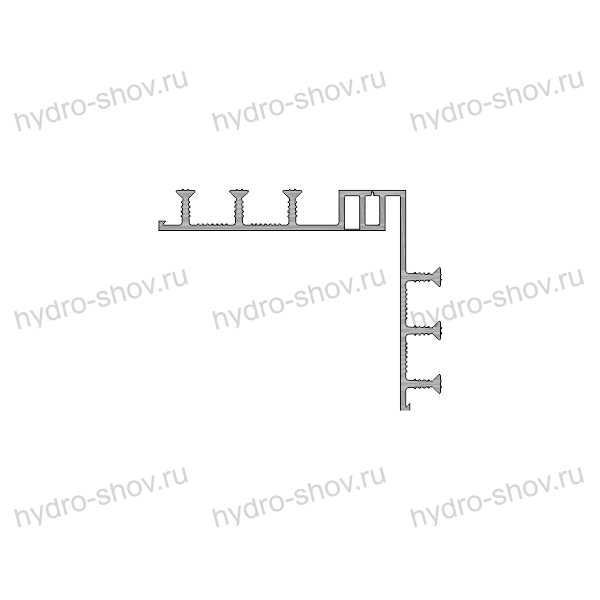

Ответ: Угловое исполнение (УГЛ) предназначено для герметизации сопряжений взаимно перпендикулярных плоскостей (стена-пол, угол резервуара). Она имеет изогнутый профиль, который повторяет конфигурацию узла, обеспечивая непрерывность контура гидроизоляции в самой сложной точке конструкции.

Вопрос 2: Можно ли использовать ПВХ-шпонку при отрицательных температурах воздуха?
Ответ: Да, материал ПВХ-П сохраняет эластичность до -40°C, что позволяет вести монтаж в зимний период. Однако перед монтажом при отрицательных температурах материал требует выдержки для набора пластичности, а стыковку (сварку) рекомендуется производить в тепляках или использовать специальное оборудование.

Вопрос 3: Как правильно соединить угловую шпонку с прямой на разных участках (стена/пол)?
Ответ: Для этого применяется метод сварки в заводских условиях или на стройплощадке с использованием термоножа. Важно использовать типоразмеры, совместимые по стыковке (как указано в таблице выше, например, ДО-УГЛ-180/40-6/30 сваривается с ДО-320/40-6/30). Для нестыкуемых типоразмеров (210/58) требуется индивидуальный расчет узла примыкания.

Вопрос 4: Какое давление воды выдерживает шпонка?
Ответ: Большинство типоразмеров линейки ДО-УГЛ (180, 185, 210) рассчитаны на давление до 0,61 МПа (около 6,1 атмосферы или 61 метр водяного столба), что покрывает потребности как стандартных подземных сооружений, так и глубоких гидротехнических объектов.

Вопрос 5: Что делать, если шпонка деформировалась при транспортировке?
Ответ: ПВХ-П является пластичным материалом. Небольшие деформации устраняются раскладкой изделия на ровной поверхности при положительной температуре. Не допускается монтаж шпонки с заломами, острыми перегибами или механическими повреждениями — такие участки требуют вырезки и замены.

Вопрос 6: Вы оказываете шеф-монтаж и помогаете с расчётами?
Ответ: Да, мы производим расчёт, проектирование узлов гидроизоляции и оказываем помощь шеф-монтажом на объекте. Наши специалисты готовы выехать на площадку для контроля правильности установки и сварки шпонок, что гарантирует надёжную гидроизоляцию деформационных швов.

Заключение:

Гидрошпонка ДО-УГЛ (ПВХ-П) — это готовое инженерное решение для создания надежного гидроизоляционного контура в угловых примыканиях. Использование материала от проверенного поставщика гарантирует соответствие заявленным деформационным характеристикам и давлению воды. Для реализации сложных проектов мы обеспечиваем не только поставку профилей, но и полное инжиниринговое сопровождение: расчёт, проектирование и шеф-монтаж. Обращайтесь к нам, чтобы получить качественную гидроизоляцию «под ключ».
