Гидрошпонка ДОИ (ПВХ-П)

Описание

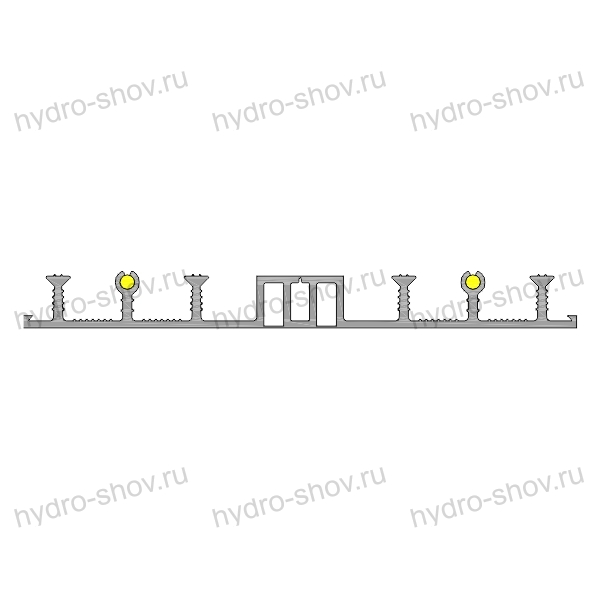

Гидрошпонка ДОИ (ПВХ-П)

Гидрошпонка ДОИ из ПВХ-П — надежная герметизация деформационных швов с системой инъекционной защиты.

Для обеспечения полной водонепроницаемости деформационных швов в железобетонных конструкциях, подверженных динамическим нагрузкам и воздействию грунтовых вод, требуется инженерное решение премиум-класса.

Гидрошпонка ДОИ из пластифицированного поливинилхлорида (ПВХ-П) — это не просто гидроизоляционный материал, а технологичный элемент системы «ИНЖЕКТО», позволяющий управлять герметичностью шва на всех этапах эксплуатации здания. Благодаря наличию инъекционного канала, данная шпонка обеспечивает возможность устранения протечек даже после заливки бетона, что делает её оптимальным выбором для гидротехнических сооружений, заглубленных паркингов и ответственных фундаментов.

Почему проектировщики выбирают гидрошпонку ДОИ?

При проектировании узлов примыканий и деформационных швов критически важно учитывать не только статическую нагрузку, но и подвижки конструкции (температурное расширение, усадку, осадку грунта). Гидрошпонка типа ДОИ (Деформационная Опалубочная с каналом под Инъекцию) специально разработана для сложных условий:

Полный ассортимент гидрошпонок ДОИ (технические характеристики):

В карточке товара представлены типоразмеры, отличающиеся шириной деформационного узла и, соответственно, компенсационной способностью. Выбор конкретного типоразмера зависит от расчетных нагрузок на объекте.

1.  Гидрошпонка ДОИ 320/25 (ПВХ-П):
1. Ширина изделия, мм: 320 ;
2. Ширина деформационного узла, мм.: 25;
3. Давление воды, МПа: 0,61;
4. Сжатие, мм.: 10 ;
5. Растяжение, мм.: 40;
6. Поперечный сдвиг, мм.: 30;
7. Продольный сдвиг, мм.: 20;
2.  Гидрошпонка ДОИ 320/50 (ПВХ-П):
1. Ширина изделия, мм.: 320;
2. Ширина деформационного узла, мм.: 50;
3. Давление воды, МПа.: 1,40;
4. Сжатие, мм.: 34;
5. Растяжение, мм.: 96;
6. Поперечный сдвиг, мм.: 72;
7. Продольный сдвиг, мм.: 48.

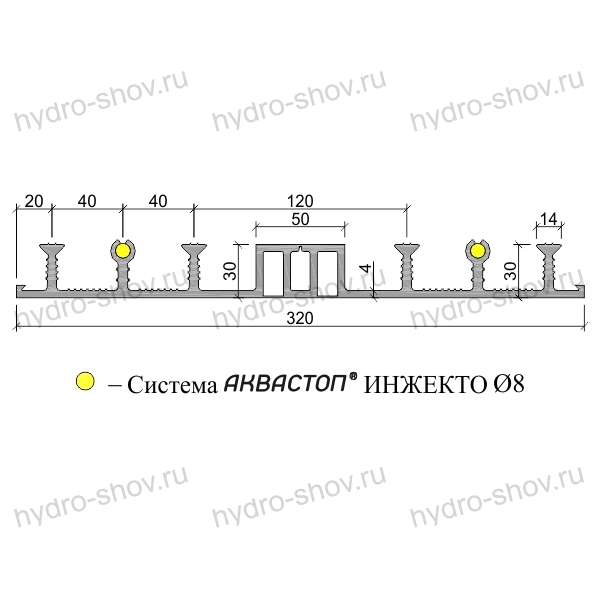

*Примечание: Материал — ПВХ-П (пластифицированный поливинилхлорид), высота анкера (включая тело) — 30 мм, количество анкеров — 6 шт.*

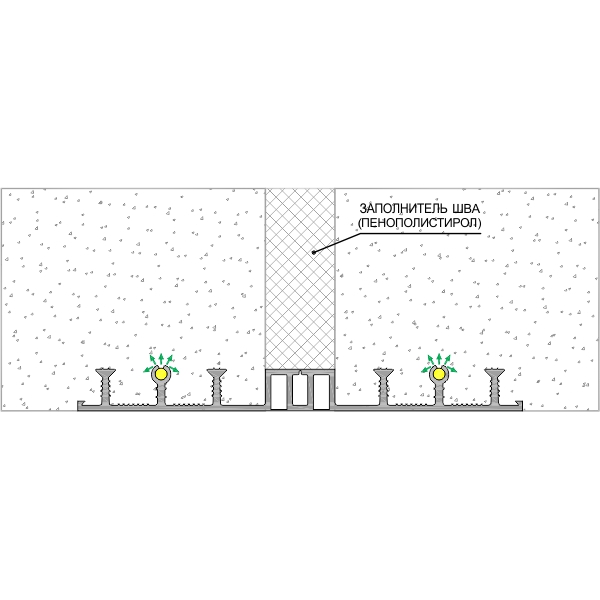

Проектирование и специфика монтажа: ключевые правила.

Чтобы гидроизоляционная система работала безотказно, важно соблюдать технологию на этапе армирования и бетонирования.

1. Проектирование узлов

Инженерам следует учитывать:

2. Сварка и соединение полотен:

Для получения герметичного замкнутого контура необходима стыковка отдельных полос гидрошпонки. Сварка ПВХ-П выполняется горячим инструментом (термоножом) при строгом соблюдении регламента:

3. Последовательность монтажа (Бетонирование):

Часто задаваемые вопросы (FAQ).

1. В чем отличие гидрошпонки ДОИ от обычной ЦПВ (центральной) для фундамента?
Гидрошпонка ДОИ оснащена специальным каналом для инъекционных шлангов. Если обычная шпонка работает только как пассивный барьер, то ДОИ позволяет вести активное управление гидроизоляцией. Если через шов начинает просачиваться вода, через инъекционный портал можно подать гель или смолу, которые заполнят поры и восстановят герметичность без демонтажа конструкции.

2. Какую гидрошпонку выбрать для бассейна: ДОИ 320/25 или 320/50?
Выбор зависит от размеров чаши и гидростатического давления. Для частных бассейнов с небольшим объемом и стандартным наполнением достаточно ДОИ 320/25 (давление 0,61 МПа). Для общественных бассейнов с большой глубиной или при высоком уровне грунтовых вод рекомендуется ДОИ 320/50, выдерживающая давление до 1,40 МПа и компенсирующую большие подвижки конструкции.

3. Обязательно ли использовать систему инъекций при монтаже ДОИ?
Конструктивно канал под инъекцию предусмотрен, но сам шланг может быть установлен как сразу при монтаже, так и оставлен «под заделку» (пустой канал). Однако для ответственных объектов (тоннели, подземные паркинги) мы настоятельно рекомендуем сразу закладывать систему ИНЖЕКТО, чтобы иметь возможность быстрого ремонта без вскрытия бетона в будущем.

4. Как осуществляется сварка ПВХ-П шпонок в труднодоступных местах?
Для стыковки на углах и пересечениях используется метод горячего клина или ручной экструдер. Для сложных узлов проектировщики часто закладывают изготовление крестовин и уголков в заводских условиях, чтобы исключить риск ошибки на стройплощадке. Мы предоставляем услуги выездной сварки квалифицированными техниками.

Почему стоит заказать гидрошпонку ДОИ у нас?

Мы предлагаем не только поставку качественного сырья (ПВХ-П), но и полное инженерное сопровождение: от помощи в расчетах деформационных узлов до выполнения работ по сварке гидрошпонок на объекте. Наши специалисты имеют опыт в строительстве тоннелей, резервуаров и заглубленных фундаментов, что гарантирует долговечность и 100% герметичность вашего сооружения.

Оставьте заявку, чтобы получить расчет стоимости под ваш проект или вызвать технолога для консультации по монтажу!
