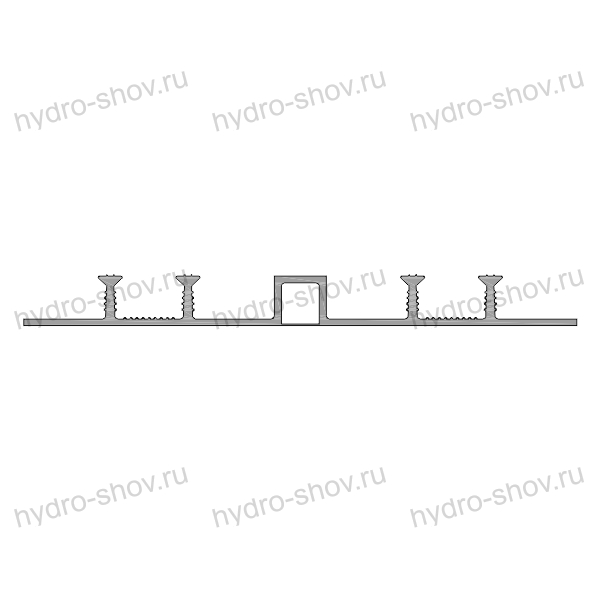

Гидрошпонка ДОМ (ТЭП)
Обеспечьте надёжную защиту бетонных конструкций от протечек и влаги с гидрошпонкой ДОМ (ТЭП). Изделие из термоэластопласта (ТЭП) разработано для герметизации деформационных швов в гидротехнических сооружениях, подземных паркингах, резервуарах, тоннелях и других объектах, где критически важна водонепроницаемость. Гидрошпонка ДОМ ТЭП — это современный материал, сочетающий эластичность резины и прочность пластика, устойчивый к агрессивным средам и динамическим нагрузкам.
- Высокая эластичность — относительное удлинение при разрыве не менее 700 %.
- Устойчивость к нагрузкам — условная прочность при растяжении не менее 7 МПа (70 кг/см²).
- Широкий диапазон рабочих температур — от −45 °C до +70 °C.
- Стойкость к агрессивным средам — химическая устойчивость к воздействию грунтовых вод, солей и битумных эмульсий.
- Долговечность — твёрдость по Шору А: 70±5 единиц.
- Надёжная герметизация — выдерживает давление воды до 0,4 МПа (4 атм).

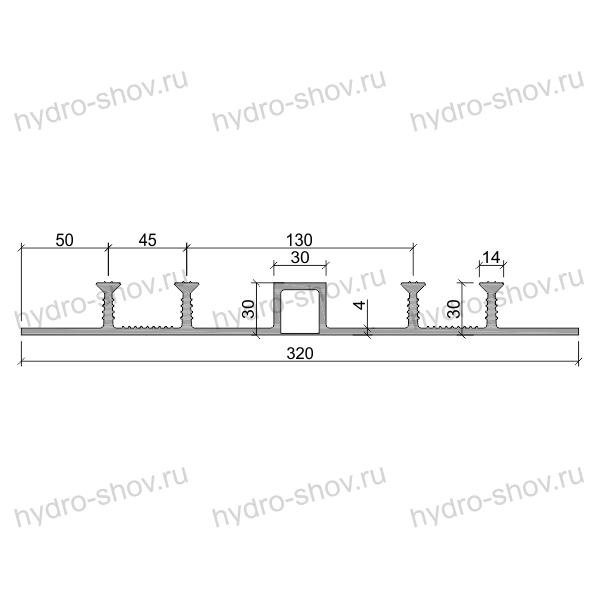

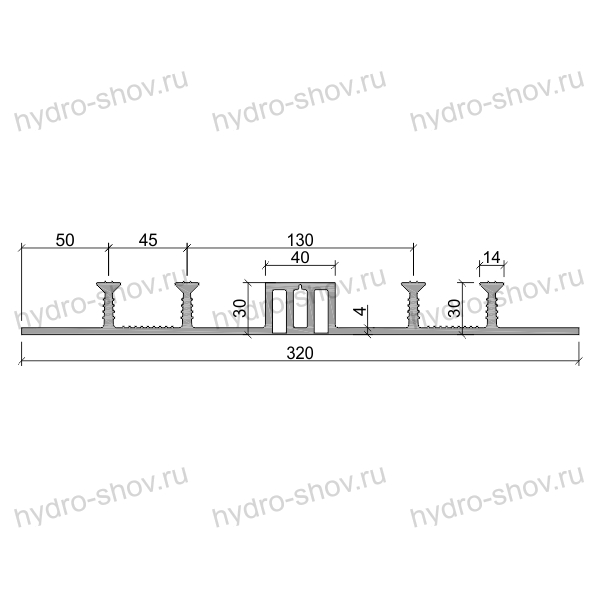

- Ширина шпонки: 320 мм (модели ДОМ‑320/30‑4/30 и ДОМ‑320/50‑4/30).
- Ширина деформационного узла: 30 мм, 40 мм или 50 мм.
- Количество анкеров: 4 шт.
- Высота анкера (включая тело шпонки): 30 мм.
- Материал: термоэластопласт (ТЭП), устойчивый к старению и УФ-излучению.
В карточке товара представлены следующие наименования. Все изделия сертифицированы и соответствуют требованиям СТО НОСТРОЙ 2.7.156-2014.
| Наименование |
| ДОМ-320/30-4/30 |
| ДОМ-320/40-4/30 |
| ДОМ-320/50-4/30 |
Проектирование: как правильно выбрать гидрошпонку.
При проектировании деформационных швов необходимо учитывать ряд факторов, чтобы обеспечить долговечную гидроизоляцию. Наши инженеры рекомендуют обратить внимание на:
- тип шва (осадочный, температурный, усадочный) — от этого зависят допускаемые перемещения;
- ожидаемые подвижки конструкции (сжатие, растяжение, сдвиг) — для моделей ДОМ данные параметры приведены в таблице выше;
- уровень давления воды (гидростатическое, безнапорное) — все шпонки ДОМ рассчитаны на давление до 0,4 МПа;
- сторону воздействия воды (внутренняя/внешняя) и агрессивность среды;
- этапы бетонирования — последовательность заливки определяет способ установки (закладная или накладная).
Для точного расчёта и подбора оптимальной модели гидрошпонки ДОМ ТЭП наши специалисты используют проектную документацию и предоставляют бесплатную консультацию. Правильное проектирование — залог отсутствия протечек на весь срок эксплуатации.
Качественная установка гидрошпонки напрямую влияет на герметичность шва. Работы выполняются согласно Технологическому регламенту ТР 186-07 и СТО НОСТРОЙ 2.7.156-2014. Ниже приведены основные этапы.
1. Подготовительные работы
- Изучите проектную документацию, определите оси швов и способы фиксации.
- Проверьте гидрошпонку на отсутствие механических повреждений, деформаций и загрязнений.
- Очистите отрезки шпонки от пыли и масел — для качественной сварки с мембраной.
2. Установка и фиксация
- Закрепите шпонку в арматурном каркасе и опалубке с шагом не более 250–300 мм. Используйте проволочные хомуты, пластиковые фиксаторы или инвентарные скобы.
- Обеспечьте строгое расположение по оси проектного шва — без перекручиваний, заломов и смещений.
- При монтаже в горизонтальных швах следите, чтобы центральная полость шпонки находилась точно в плоскости шва.

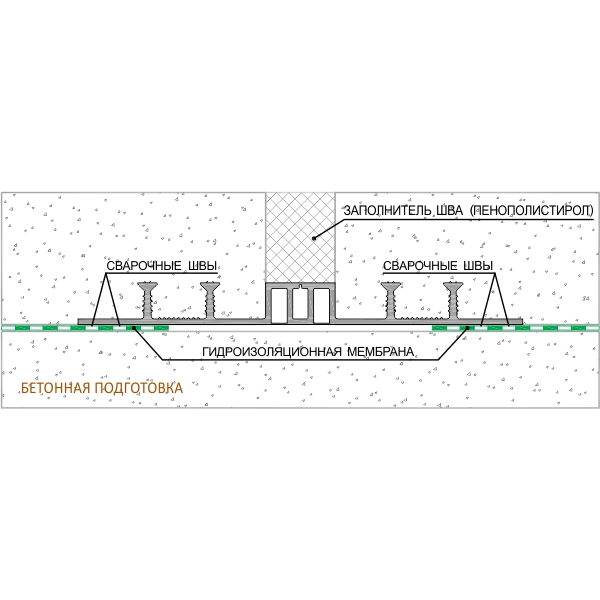

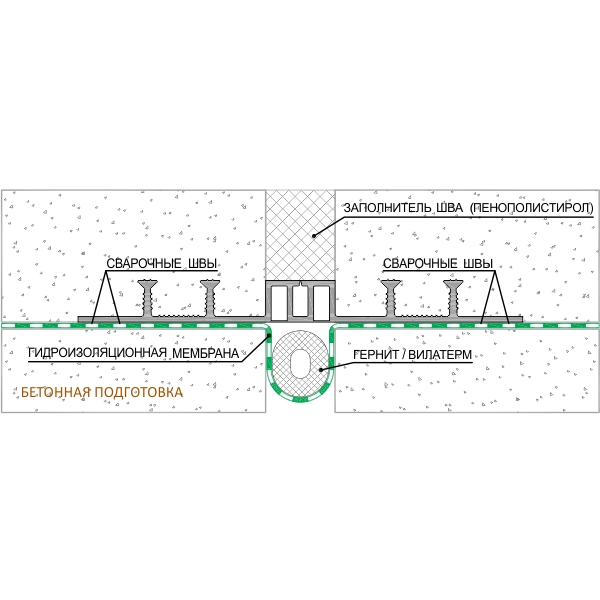

3. Сварка гидрошпонок с гидроизоляционной мембраной
Для создания непрерывного гидроизоляционного контура выполняется термосварка шпонки с мембраной (ТПО или ТЭП). Сварка гидрошпонок производится специальным оборудованием (экструзионная или клиновая сварка) при строго контролируемой температуре. Контролируйте качество сварного шва: он должен быть равномерным, без пустот, поджогов и наплывов. В местах пересечений и примыканий обязательно устройство дополнительных герметизирующих элементов.
4. Бетонирование
- Подавайте бетонную смесь равномерно, избегая ударов по профилю шпонки.
- Вибрируйте бетон аккуратно — вибратор не должен касаться шпонки.
- Обеспечьте плотное обжатие шпонки бетоном.
5. Контроль качества
- После снятия опалубки проведите визуальный осмотр: проверьте положение шпонки, целостность сварного шва и отсутствие дефектов.
- Для ответственных сооружений рекомендуется контрольное водонагружение.
6. Завершение монтажа (для смежного участка)
- Очистите открытую часть шпонки.
- Установите заполнитель полости шва.
- Забетонируйте смежный участок конструкции.
- Проведите финальный осмотр.
- сертифицированная продукция от производителя;
- консультации инженеров по проектированию и монтажу;
- подробные инструкции и видеоматериалы;
- оперативная доставка по всей России;
- гарантия на все изделия.
Вопрос: Для каких объектов подходит гидрошпонка ДОМ (ТЭП)?
Ответ: Гидрошпонка ДОМ (ТЭП) применяется для герметизации деформационных швов в гидротехнических сооружениях, подземных паркингах, резервуарах, тоннелях, мостах, заглубленных частях зданий и других бетонных конструкциях, где требуется надёжная гидроизоляция.
Вопрос: Можно ли выполнить сварку гидрошпонки на объекте своими силами?
Ответ: Сварка гидрошпонок требует специального оборудования (экструдер или клиновой сварочный аппарат) и квалификации персонала. Мы рекомендуем доверять эту работу профессионалам, либо наши специалисты могут провести обучение вашей бригады с выездом на объект.
Вопрос: Какую гидрошпонку выбрать для шва с высокой подвижностью?
Ответ: Для значительных деформаций (растяжение/сжатие) оптимальна модель ДОМ-320/50-4/30, так как она имеет наибольшие показатели подвижности: растяжение 96 мм, сжатие 34 мм.
Вопрос: Нужно ли проектировать узел примыкания гидрошпонки к мембране?
Ответ: Да, проектирование узлов примыкания обязательно. Наши инженеры помогают разработать деталировку узлов, включая сварные соединения и дополнительные герметизирующие элементы, чтобы исключить риск протечек.
Вопрос: Каков срок службы гидрошпонки из ТЭП?
Ответ: При соблюдении технологии монтажа и эксплуатации в допустимых диапазонах температур и нагрузок срок службы составляет не менее 50 лет. Материал устойчив к старению, ультрафиолету и агрессивным средам.
