Гидрошпонка ДОН (ПВХ-П)
Деформационные
Описание
Гидрошпонка ДОН (ПВХ-П)
Гидрошпонка ДОН из пластифицированного поливинилхлорида (ПВХ‑П) — это специализированное изделие для устройства деформационных, рабочих и холодных швов в монолитных и сборно-монолитных конструкциях. Материал разработан для эксплуатации в условиях высоких гидростатических нагрузок, агрессивных сред и значительных температурно-усадочных деформаций. Применяется при строительстве фундаментов, подземных паркингов, тоннелей, бассейнов, гидротехнических и специальных сооружений.
Конструкция гидрошпонки ДОН из ПВХ‑П объединяет высокую эластичность и механическую прочность, что обеспечивает полную водонепроницаемость шва на весь срок службы здания.
- Долговечность в агрессивных средах. ПВХ‑П устойчив к воздействию битумов, солей, кислот, щелочей и микроорганизмов. Рабочий диапазон температур: от –37 °C до +70 °C.
- Высокая эластичность. Относительное удлинение при разрыве — не менее 320%. Это позволяет шпонке выдерживать раскрытие шва, сдвиги и осадки без потери герметичности.
- Прочность на разрыв и раздир. Прочность при разрыве — не менее 10 МПа (100 кгс/см²), сопротивление раздиру — не менее 12 Н/мм. Материал не повреждается при динамических нагрузках.
- Анкерная фиксация. Интегрированные анкеры обеспечивают надежное сцепление с бетоном, исключая миграцию воды по границе «шпонка-бетон».
- Технологичность монтажа. Шпонка легко сваривается встык термоножом, что позволяет создавать герметичные контуры любой длины.
| Параметр | Значение |
| Материал | ПВХ-П (пластифицированный поливинилхлорид) |
| Твердость по Шору А | 70±5 |
| Прочность при разрыве | ≥ 10 МПа |
| Относительное удлинение при разрыве | ≥ 320% |
| Сопротивление раздиру | ≥ 12 Н/мм |
| Диапазон рабочих температур | от –37 °C до +70 °C |
| Давление воды (для моделей серии) | до 1,40 атм |
Проектирование гидроизоляции швов с использованием гидрошпонок ДОН.
При разработке проектной документации необходимо учитывать не только тип конструкции, но и характер воздействий на шов. Для правильного выбора модели гидрошпонки ДОН из ПВХ‑П следует:
- Определить тип шва: деформационный (осадочный, температурный, усадочный), холодный или рабочий.
- Рассчитать деформационные воздействия: ожидаемое сжатие/растяжение шва, поперечный и продольный сдвиг. Для серии ДОН эти параметры варьируются в зависимости от типоразмера (см. таблицу ниже).
- Оценить гидростатическое давление: для обводненных грунтов и гидротехнических объектов требуется шпонка с расчетным давлением воды не ниже проектного.
- Предусмотреть доступ для контроля качества: в проекте необходимо указать места устройства сварных соединений и порядок их приемки.
Профессиональный монтаж гидрошпонок и качественная сварка стыков — ключевые факторы, влияющие на долговечность гидроизоляции. Работы выполняются в следующем порядке:
Очистка стыкуемых поверхностей от пыли, грязи и увлажнения.
2. Установка в конструкцию
- Фиксация гидрошпонки в проектное положение с помощью арматурного каркаса или специальных зажимов.
- Установка опалубки с учетом центровки шпонки относительно деформационного шва.
- Бетонирование первой захватки с контролем отсутствия смещений.
3. Сварка стыков (термический метод)
- Используется термонож с регулировкой температуры (185–195 °C).
- Торцы шпонки оплавляются до появления равномерного валика расплава, после чего плотно сжимаются без смещения.
- Время остывания сварного шва под давлением — не менее 5 минут.
- Контроль качества: визуальный осмотр (отсутствие пор, непроваров) и механическая проверка (пробная нагрузка).
4. Завершающий этап

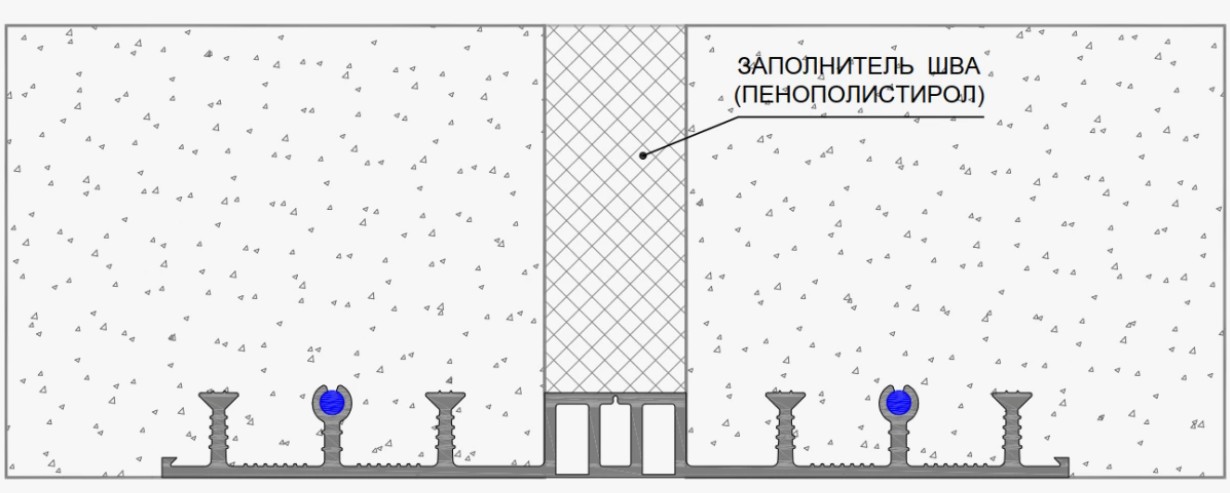

- Установка заполнителя (пенополиэтилен, пенополиуретан) в полость деформационного шва.
- Бетонирование примыкающей конструкции.
- Итоговая приемка узла гидроизоляции.
Ниже перечислены все типоразмеры, представленные в карточке товара на официальном сайте. Характеристики по сжатию, растяжению и сдвигу варьируются в зависимости от модели, что позволяет подобрать изделие под конкретные проектные параметры.
| Наименование модели |
| ДОН-320/25-6/30 |
| ДОН-320/50-6/30 |
Примечание: модели различаются шириной деформационного узла (25 мм или 50 мм) и соответствующими показателями компенсации деформаций (сжатие, растяжение, сдвиг).
Области применения:
- Фундаментные плиты и стены подземных паркингов;
- Тоннели, коллекторы, резервуары питьевой и технической воды;
- Чаши бассейнов и аквапарков;
- Гидротехнические сооружения (набережные, шлюзы);
- Заглубленные помещения в условиях высокого уровня грунтовых вод.
Вопрос: Чем отличается гидрошпонка ДОН от плоских шпонок?
Ответ: Гидрошпонка ДОН имеет специальную профильную форму с центральной петлей и анкерными уширениями. Эта конструкция предназначена для работы в деформационных швах, где требуется компенсация разнонаправленных перемещений (сжатие, растяжение, сдвиг). Плоские шпонки чаще используются для холодных или рабочих швов без значительных деформаций.
Вопрос: Можно ли сваривать гидрошпонку ДОН в полевых условиях без специального оборудования?
Ответ: Для получения надежного герметичного шва обязательно применение термоножа с точной регулировкой температуры. Сварка «паяльной лампой» или другими подручными средствами не допускается, так как приводит к пережогу материала или непровару. Рекомендуем доверять сварку гидрошпонок специалистам, имеющим опыт работы с ПВХ-П.
Вопрос: Какое давление воды выдерживает шпонка ДОН?
Ответ: Для типоразмеров ДОН-320/25-6/30 и ДОН-320/50-6/30 максимальное расчетное давление воды составляет 1,40 атм, что позволяет использовать их в большинстве подземных и гидротехнических конструкций с напорной гидроизоляцией.
Вопрос: Какой материал выбрать: ПВХ-П или резину (EPDM)?
Ответ: Выбор зависит от условий эксплуатации. ПВХ-П отличается высокой эластичностью, устойчивостью к маслам и некоторым кислотам, а также более технологичной сваркой. Резина (EPDM) предпочтительнее при экстремально низких температурах или контакте с определенными органическими растворителями. Для стандартного гражданского и промышленного строительства оптимальна гидрошпонка из ПВХ-П.
Вопрос: Нужно ли заказывать дополнительные элементы для поворотов и примыканий?
Ответ: Да, для сложных узлов (углы, примыкания стен к плите) рекомендуется использовать заводские фасонные элементы (крестовины, тройники, углы) или выполнять сварное соединение отрезков с тщательной герметизацией. Обратитесь к нашим инженерам для расчета необходимых элементов.
