Гидрошпонка ДР (ПВХ‑П) - для герметизации швов

Деформационные

Материал: ПВХ-П

Цена от:833 руб.

Отправить заявку на почту Сформировать заказ Консультация в WhatsApp

Характеристики

Фотографии

Документация

Наименование	Сжатие, мм	Растяжение, мм	Сдвиг поперечный, мм	Сдвиг продольный, мм	Давлени воды	Материал	Наличие	Цена	Количество,	Сжатие, мм	Растяжение, мм	Сдвиг поперечный, мм	Сдвиг продольный, мм	Давлени воды	Материал

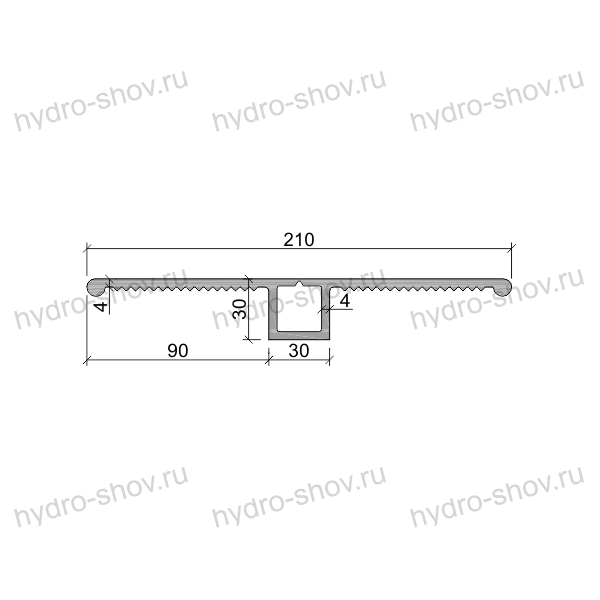

ДР-210/30	20	50	40	25	0,33	ПВХ-П	Под заказ	1038 руб.	- 0 +	20	50	40	25	0,33	ПВХ-П
ДР-230/50	35	100	75	50	0,33	ПВХ-П	Много	1308 руб.	- 0 +	35	100	75	50	0,33	ПВХ-П

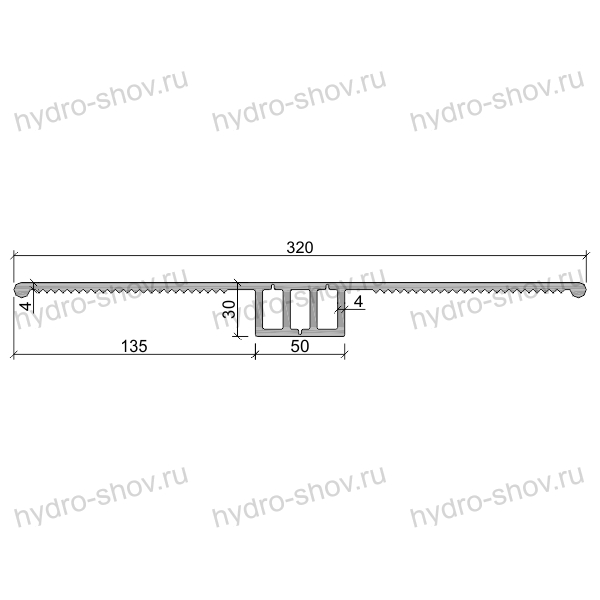

ДР-320/50	35	100	75	50	0,33	ПВХ-П	Под заказ	1681 руб.	- 0 +	35	100	75	50	0,33	ПВХ-П

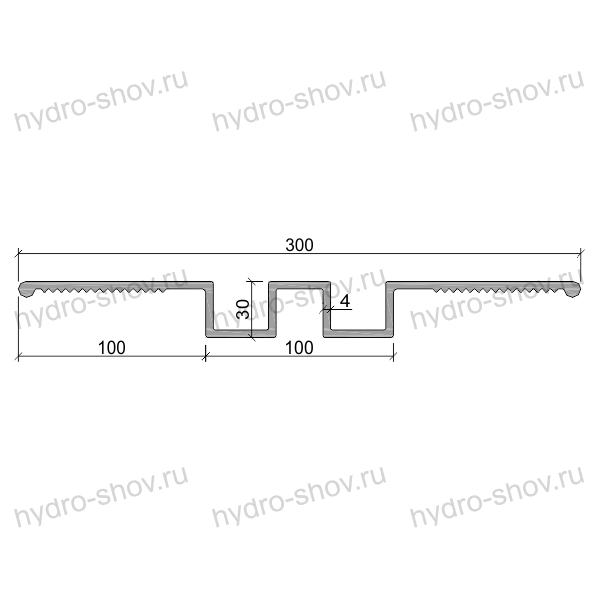

ДР-300/100	78	95	160	35	0,33		Под заказ	1591 руб.	- 0 +	78	95	160	35	0,33

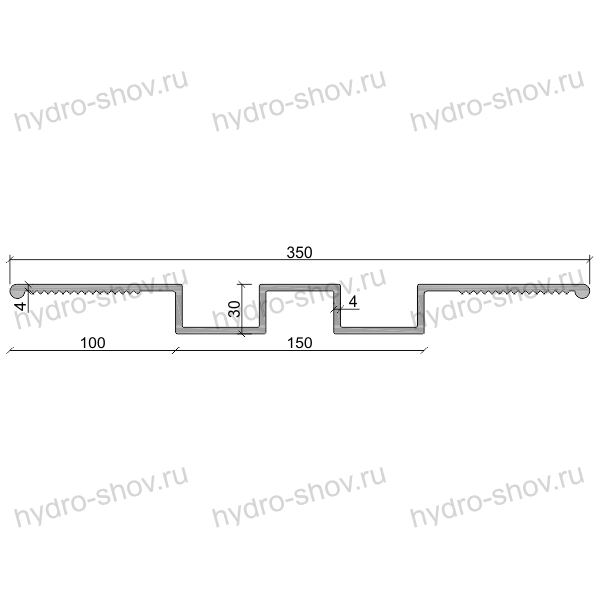

ДР-350/150	128	95	190	100	0,33	ПВХ-П	Под заказ	1768 руб.	- 0 +	128	95	190	100	0,33	ПВХ-П

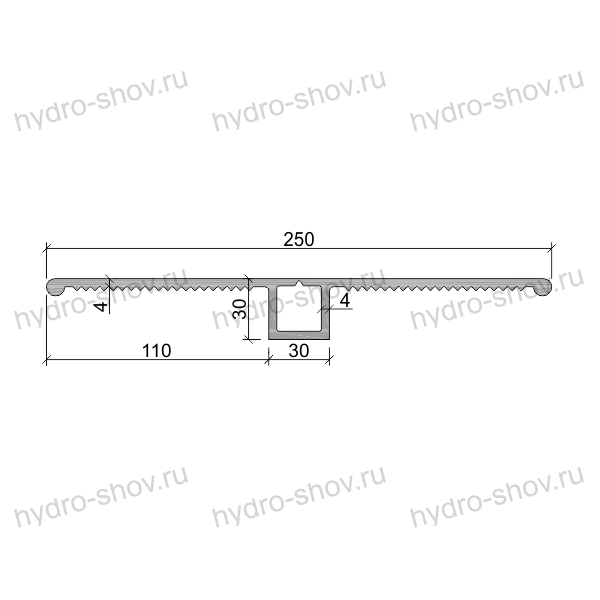

ДР-250/50	35	60	70	55	0,29	ПВХ-П	Много	1069 руб.	- 0 +	35	60	70	55	0,29	ПВХ-П
ДР-210/20	10	40	30	15	0,33	ПВХ-П	Под заказ	833 руб.	- 0 +	10	40	30	15	0,33	ПВХ-П

Сертификат Соответствия ТУ 11 2022.pdf

0 товаров на сумму

0 руб.

Заказать

Описание
Гидрошпонка ДР (ПВХ‑П) - для герметизации швов

Гидрошпонка ДР (ПВХ‑П).

Для объектов, где исключена малейшая возможность протечки — от тоннелей метро до резервуаров питьевой воды — выбор гидроизоляции не терпит компромиссов. Гидрошпонка ДР (ПВХ‑П) — это специализированное решение для ремонта, восстановления и нового строительства, обеспечивающее водонепроницаемость деформационных швов на срок до 50 лет.

Изделие из пластифицированного поливинилхлорида (ПВХ‑П) сочетает эластичность металлических аналогов с химической стойкостью полимеров, компенсируя подвижки бетона при усадке, температурных колебаниях и сейсмических воздействиях.

Почему гидрошпонка ДР (ПВХ‑П) — выбор проектировщиков и подрядчиков?

В отличие от стандартных уплотнителей, профиль ДР разработан специально для сложных гидротехнических и подземных сооружений. Его конструкция обеспечивает:

1. Высокий класс водонепроницаемости — выдерживает давление воды до 0,33 МПа (33 метра водяного столба), что подтверждено техническим регламентом ТР 186-07.

2. Пластичность при низких температурах — сохраняет работоспособность в диапазоне от −40°C до +60°C, что критично для регионов с суровым климатом и неотапливаемых подземных паркингов.

3. Устойчивость к агрессивным средам — инертна к воздействию солей, нефтепродуктов, щелочей и активных компонентов сточных вод.

4. Адаптивность к подвижкам — геометрия профиля позволяет компенсировать сжатие, растяжение, поперечный и продольный сдвиг бетонных плит без разрыва изоляционного слоя.

Полный перечень наименований гидрошпонок серии ДР (ПВХ‑П).

Гидрошпонки типа ДР (ПВХ‑П) подбираются индивидуально под проектную ширину деформационного шва и расчетные нагрузки. В зависимости от модификации меняются показатели деформативности.

Наименование

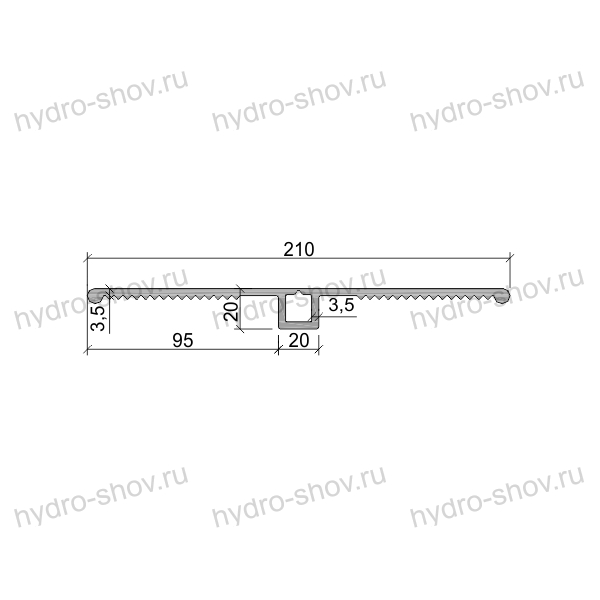

ДР-210/20

ДР-210/30

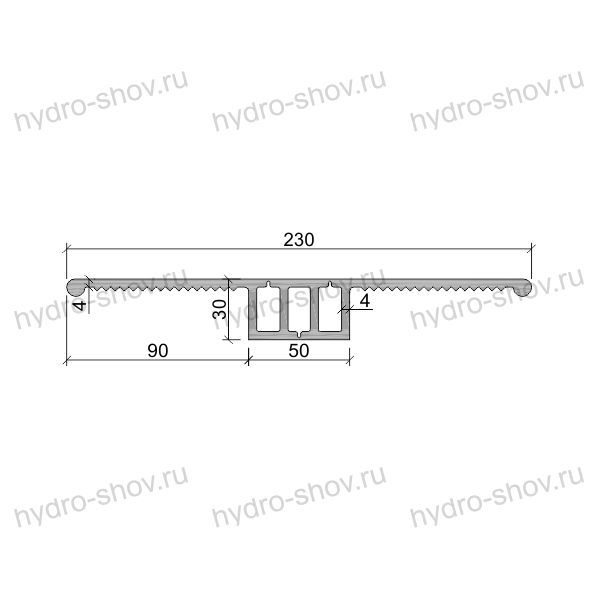

ДР-230/50

ДР-250/50

ДР-300/100

ДР-320/50

ДР-350/150

*Для уточнения наличия (модели ДР-210/30, ДР-320/50 и др. могут быть под заказ) и актуальной цены обратитесь к менеджерам.*

Проектирование деформационных швов с гидрошпонкой ДР.

Инженерная герметизация начинается на стадии проекта. Чтобы система отработала заявленные 50 лет, на этапе проектирования необходимо учесть:

Тип подвижек: линейные, угловые или трехмерные деформации. Для высоких нагрузок (сдвиг до 190 мм) подходят модели ДР-350/150.
Расчетное давление: при гидростатическом напоре до 0,33 МПа применяется вся линейка, за исключением модификации ДР-250/50 (0,29 МПа), используемой в менее нагруженных узлах.
Армирование узла: расположение арматурных стержней должно обеспечивать свободное прохождение центральной части шпонки без защемлений.
Примыкания и углы: в местах пересечения швов рекомендуется использовать заводские крестовины или тройники, сваренные из профиля ДР, чтобы избежать концентрации напряжений.

Сварка и монтаж гидрошпонки ДР (ПВХ‑П).

Качество монтажа напрямую определяет долговечность конструкции. Работы должны выполняться в строгом соответствии с Технологическим регламентом ТР 186-07.

Подготовительный этап:

1. Очистка шва: поверхность бетона обеспыливается, обрабатывается грунтовкой для обеспечения адгезии.

2. Подготовка профиля: отрезки гидрошпонки очищаются от загрязнений; при отрицательных температурах материал выдерживают в тепле для восстановления эластичности.

Технология соединения (сварка):

Стыковка отрезков гидрошпонки выполняется только горячим клином с использованием экструзионного оборудования:

1.Кромки профиля оплавляются под давлением.

2. Формируется двойной шов (две параллельные линии сварки), что обеспечивает контроль качества — при повреждении одной линии герметичность сохраняется.

3. Обязательно выполняется проверка шва: визуально и с помощью испытания воздухом или вакуум-методом.

Фиксация в конструкции:

1. Шпонка устанавливается строго симметрично относительно оси деформационного шва.

2. Фиксация к арматуре осуществляется пластиковыми хомутами или вязальной проволокой через монтажные ушки профиля (если предусмотрено).

3. При бетонировании важно исключить смещение — свободные концы шпонки выводятся за пределы опалубки не менее чем на 50 см для последующей стыковки.

Области применения гидрошпонок ДР (ПВХ‑П):

1. Подземные сооружения: паркинги, переходы, коллекторы.

2. Транспортное строительство: автодорожные и железнодорожные тоннели.

3. Гидротехника: подпорные стены, набережные, дамбы.

4. Очистные сооружения: отстойники, аэротенки, резервуары для технической воды.

5. Спецсооружения: бассейны, фонтанные чаши, бункера.

Часто задаваемые вопросы (FAQ).

1. В чем отличие гидрошпонки ДР (ПВХ‑П) от ЦП (ПВХ‑П)?
ДР (деформационная ремонтная) предназначена преимущественно для ремонта и восстановления существующих швов, а также для швов с ограниченным доступом. ЦП (центральная) используется в основном при новом строительстве в качестве центрального элемента в толще бетона. ДР часто имеет асимметричную или более гибкую форму для удобства монтажа в стесненных условиях.

2. Можно ли соединять гидрошпонку ДР при отрицательной температуре?
Сварка ПВХ‑П возможна только при положительной температуре окружающей среды (обычно от +5°C). Если монтаж ведется зимой, необходимо использовать тепловые пушки для создания локальной зоны с подходящим микроклиматом.

3. Какова гарантия на гидрошпонку?
Производитель гарантирует соответствие техническим характеристикам (давление, деформативность). Заявленный срок службы материала — до 50 лет при условии соблюдения технологии монтажа и проектных нагрузок.

4. Какие модели всегда в наличии?
По данным сайта, модели ДР-230/50 и ДР-250/50 доступны со склада в большом количестве. Остальные позиции поставляются под заказ.
