Гидрошпонка ДР‑УГЛ (ПВХ‑П)

Деформационные

Материал: ПВХ-П

Цена от:1 080 руб.

Отправить заявку на почту Сформировать заказ Консультация в WhatsApp

Характеристики

Фотографии

Документация

Наименование	Сжатие, мм	Растяжение, мм	Сдвиг поперечный, мм	Сдвиг продольный, мм	Давлени воды	Материал	Наличие	Цена	Количество,	Сжатие, мм	Растяжение, мм	Сдвиг поперечный, мм	Сдвиг продольный, мм	Давлени воды	Материал

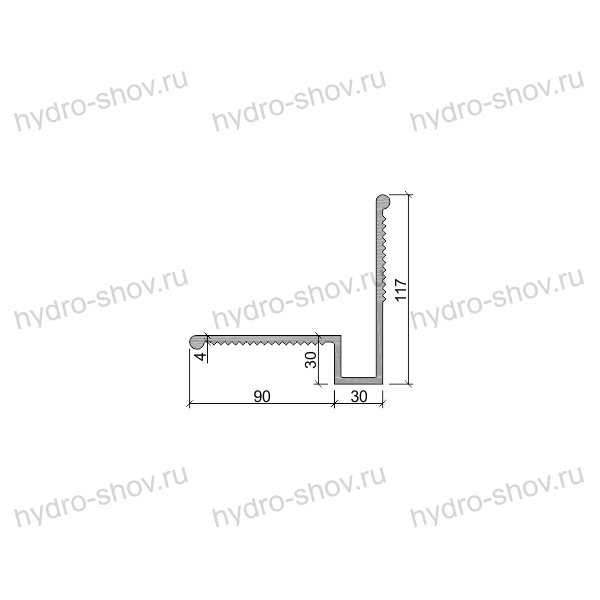

ДР-УГЛ-120/30	20	65	40	25	0,33	ПВХ-П	Под заказ	1080 руб.	- 0 +	20	65	40	25	0,33	ПВХ-П

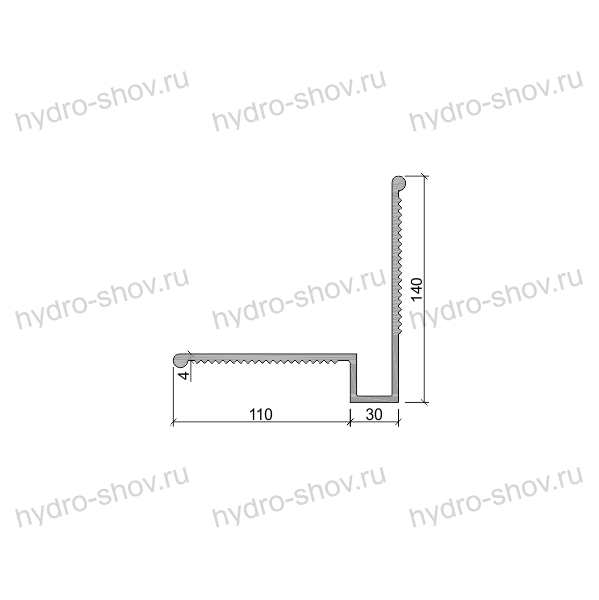

ДР-УГЛ-140/30	20	65	40	25	0,33	ПВХ-П	Под заказ	1259 руб.	- 0 +	20	65	40	25	0,33	ПВХ-П
ДР-УГЛ-140/50	35	110	75	50	0,33	ПВХ-П	Под заказ	1391 руб.	- 0 +	35	110	75	50	0,33	ПВХ-П
ДР-УГЛ 185/50	35	125	75	50	0,33	ПВХ-П	Под заказ	1684 руб.	- 0 +	35	125	75	50	0,33	ПВХ-П

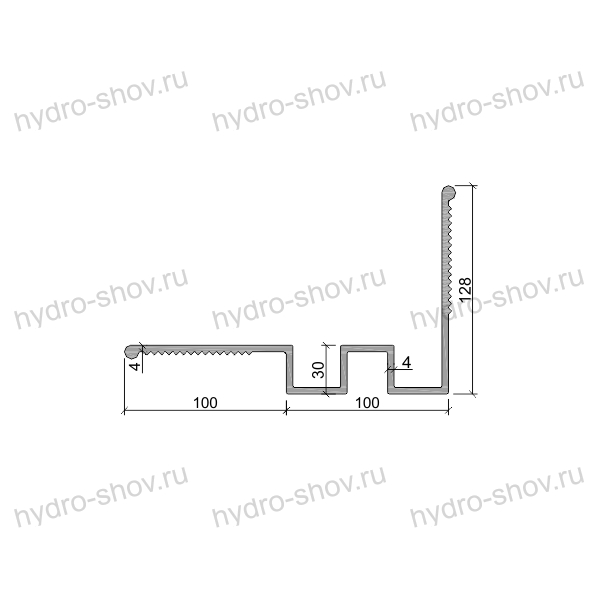

ДР-УГЛ-200/100	78	100	160	35	0,33	ПВХ-П	Под заказ	1617 руб.	- 0 +	78	100	160	35	0,33	ПВХ-П

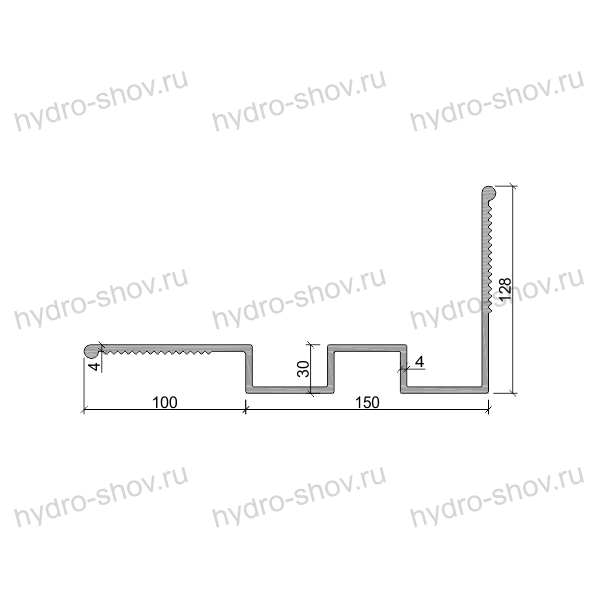

ДР-УГЛ-250-150	128	105	190	100	0,33	ПВХ-П	Под заказ	1798 руб.	- 0 +	128	105	190	100	0,33	ПВХ-П

Сертификат Соответствия ТУ 11 2022.pdf

0 товаров на сумму

0 руб.

Заказать

Описание
Гидрошпонка ДР‑УГЛ (ПВХ‑П)

Гидрошпонка ДР‑УГЛ (ПВХ‑П): герметизация деформационных швов по ТР 186‑07.

Для восстановления герметичности деформационных швов в гидротехнических, подземных и заглубленных сооружениях требуется решение, которое выдерживает высокие нагрузки, агрессивную среду и сложные условия монтажа.

Гидрошпонка ДР‑УГЛ из пластифицированного поливинилхлорида (ПВХ-П) — это профессиональный материал для ремонта и реконструкции, обеспечивающий надежную гидроизоляцию стыков «плита–стена», «фундамент–перекрытие» и других угловых примыканий.

Почему гидрошпонка ДР‑УГЛ (ПВХ‑П) — выбор проектировщиков и подрядчиков?

Изделие разработано специально для восстановления герметичности существующих конструкций. В отличие от стандартных плоских шпонок, угловая форма ДР‑УГЛ идеально повторяет геометрию швов в подвалах, тоннелях, коллекторах, бассейнах, паркингах и на гидротехнических объектах.

Ключевые преимущества:

1. Устойчивость к деформациям. Материал выдерживает значительные сжатия, растяжения и сдвиги (значения указаны в таблице характеристик), что позволяет шву «дышать» без потери герметичности.

2. Химическая стойкость. ПВХ-П инертен к воздействию грунтовых вод, битумов, нефтепродуктов и агрессивных сред, часто встречающихся в подземных коммуникациях.

3. Широкий температурный диапазон. Стабильность свойств сохраняется от −40°C до +70°C, что критически важно для регионов с суровым климатом.

4. Надежная фиксация. Конструкция с ребрами жесткости обеспечивает прочное сцепление с бетоном и упрощает крепление с помощью прижимных профилей.

5. Долговечность. Гарантированный срок службы при соблюдении технологии монтажа — от 5 лет и более.

Технические характеристики гидрошпонки ДР‑УГЛ (ПВХ‑П).

Все параметры соответствуют требованиям, предъявляемым к материалам для гидроизоляции деформационных швов капитальных сооружений.

Параметр	Значение
Материал	ПВХ-П (пластифицированный поливинилхлорид)
Выдерживаемое давление воды	до 0,33 МПа
Твердость по Шору А	70±5 ед.
Прочность при разрыве	не менее 10 МПа
Относительное удлинение при разрыве	не менее 320%
Температура эксплуатации	от −40°C до +70°C

Линейка типоразмеров:

В зависимости от ширины деформационного шва и требуемой компенсирующей способности доступны следующие модели:

Наименование шпонки

ДР-УГЛ-120/30

ДР-УГЛ-140/30

ДР-УГЛ-140/50

ДР-УГЛ 185/50

ДР-УГЛ-200/100

ДР-УГЛ-250-150

Подбор конкретного типоразмера осуществляется исходя из расчетных деформаций шва: сжатия, растяжения и сдвига (поперечного и продольного).

Проектирование гидроизоляции с ДР‑УГЛ.

При разработке проектной документации на ремонт или реконструкцию важно учитывать:

1. Тип конструкции. Угловая шпонка оптимальна для внутренних углов (фундамент-стена) и внешних сопряжений (стилобат, перекрытие).

2. Расчетные нагрузки. Необходимо сопоставить параметры деформативности шпонки (сжатие/растяжение из таблицы) с подвижками строительных конструкций.

3. Расположение шва. Для швов, работающих на гидростатический напор, требуется использование шпонок с центральным расширением и корректный подбор крепежа.

4. Среду эксплуатации. ПВХ-П подходит для большинства грунтовых и слабоагрессивных сред, что делает его универсальным решением для подземного строительства.

Монтаж и сварка гидрошпонок: технология ТР 186‑07.

Качество гидроизоляции на 80% зависит от соблюдения технологии установки. Работы выполняются согласно Технологическому регламенту ТР 186‑07.

Пошаговая инструкция:

1. Подготовка основания.

Очистить поверхность деформационного шва от пыли, грязи, остатков старой гидроизоляции и цементного молока.
При необходимости выровнять края шва для плотного прилегания шпонки.

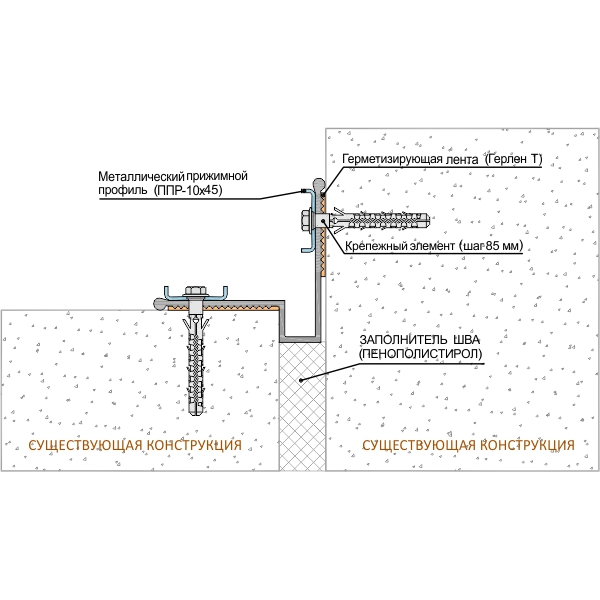

2. Разметка и фиксация.

Нанести разметку с шагом 85–100 мм.
Закрепить гидрошпонку с помощью металлического прижимного профиля (ППР‑10×45) или с использованием герметизирующей ленты «Герлен Т».
Для бетонирования новых участков при ремонте применяют крепление на пластиковые дюбели или саморезы с фиксацией к арматурному каркасу.

3. Сварка гидрошпонок (соединение полотен).

Для получения герметичного стыка используется контактная сварка горячим воздухом (ручным экструдером).
Важно: перед сваркой края полотен необходимо очистить и обработать. Шов должен быть равномерным, без подрезов и непроваров.
Альтернативно применяется экструзионная сварка с присадочным прутком из ПВХ.
Контроль качества: проверка сплошности шва (отсутствие зазоров и перекосов).

4. Заполнение шва.

Полость деформационного шва заполняется эластичным материалом (например, пенополистиролом или полиуретановым жгутом) для предотвращения заклинивания при сжатии.

5. Бетонирование/Финишная отделка.

После установки и сварки производится укладка бетонной смеси с тщательным уплотнением в примыкающих зонах.

Часто задаваемые вопросы (FAQ).

Вопрос: Можно ли использовать гидрошпонку ДР‑УГЛ для наружных деформационных швов?
Ответ: Да, данная шпонка подходит как для внутренних, так и для наружных швов. При наружном размещении важно обеспечить защиту от прямого УФ-излучения (например, бетонированием или установкой защитного фартука), так как ПВХ-П не предназначен для длительного открытого воздействия солнечного света.

Вопрос: Какое давление воды выдерживает шпонка?
Ответ: Все типоразмеры линейки ДР‑УГЛ (ПВХ‑П) рассчитаны на гидростатическое давление до 0,33 МПа. Этого достаточно для большинства подземных сооружений, резервуаров и бассейнов.

Вопрос: Чем отличается ДР‑УГЛ-140/30 от ДР‑УГЛ-140/50?
Ответ: Цифры в маркировке обозначают ширину шпонки и ширину деформационного узла. Первое число — это общая ширина изделия, второе — ширина шва, на которую рассчитана шпонка. Выбор зависит от проектной ширины деформационного шва в вашем объекте.

Вопрос: Нужно ли использовать специальное оборудование для монтажа?
Ответ: Для профессиональной сварки полотен встык необходимо оборудование для сварки горячим воздухом (строительный фен с насадкой, экструдер). Механическая фиксация выполняется стандартным крепежным инструментом (перфоратор, шуруповерт).

Вопрос: Вы осуществляете доставку в регионы?
Ответ: Да, мы организуем доставку по всей России. Точные сроки и стоимость рассчитываются индивидуально после оформления заказа.

Закажите гидрошпонку ДР‑УГЛ (ПВХ‑П) для вашего проекта.

Не рискуйте герметичностью ответственных сооружений. Используйте проверенные материалы с подтвержденными характеристиками. Наши специалисты помогут подобрать оптимальный типоразмер (120/30, 140/30, 185/50, 200/100, 250-150), рассчитать количество и организовать доставку.

Оставьте заявку на сайте или позвоните нам, чтобы получить консультацию и рассчитать стоимость под ключ.
