Гидрошпонка ДЗ (ПВХ-П)

Гидрошпонка ДЗ (ПВХ-П)

Деформационные

Материал: ПВХ-П

Цена от:678 руб.
Отправить заявку на почту Сформировать заказ Консультация в WhatsApp
Характеристики
Фотографии
Документация
Наименование Сжатие, мм Растяжение, мм Сдвиг поперечный, мм Сдвиг продольный, мм Давлени воды Материал Наличие Цена Количество, Сжатие, мм Растяжение, мм Сдвиг поперечный, мм Сдвиг продольный, мм Давлени воды Материал

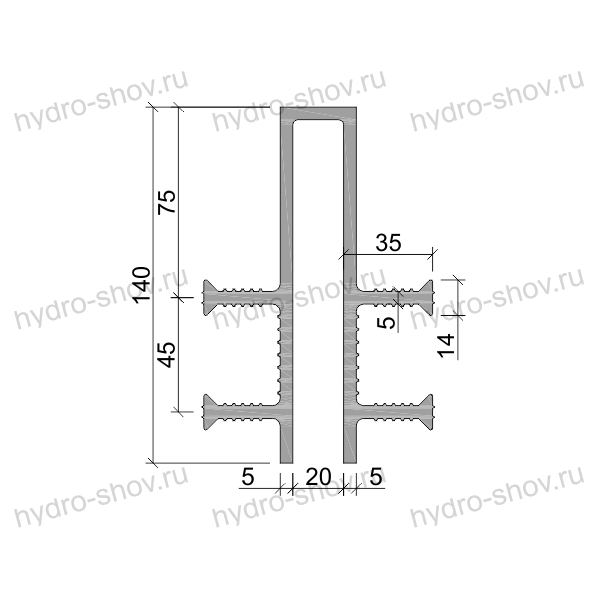

ДЗ-140/20-4/35 10 82 78 40 0,38 ПВХ-П Много 1780 руб.
- 0 +
10 82 78 40 0,38 ПВХ-П
ДЗ-140/30-4/35 20 92 85 54 0,38 ПВХ-П Много 1819 руб.
- 0 +
20 92 85 54 0,38 ПВХ-П
ДЗ-140/40-4/35 30 102 92 68 0,38 ПВХ-П Много 1857 руб.
- 0 +
30 102 92 68 0,38 ПВХ-П

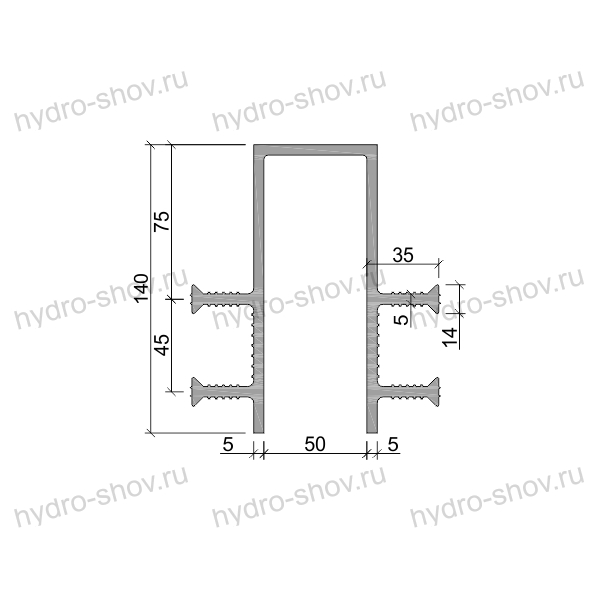

ДЗ-140/50-4/35 40 112 98 82 0,38 ПВХ-П Много 1896 руб.
- 0 +
40 112 98 82 0,38 ПВХ-П
ДЗ-140/50-4/40 40 112 98 82 0,43 ПВХ-П Много 1986 руб.
- 0 +
40 112 98 82 0,43 ПВХ-П

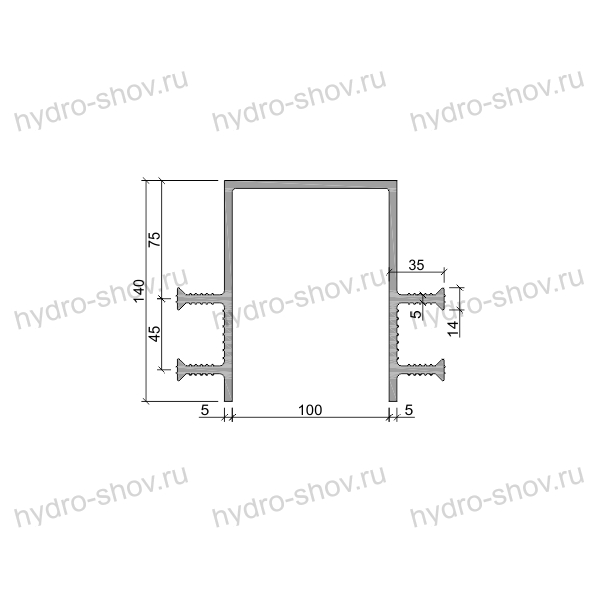

ДЗ-140/100-4/35 90 162 124 153 0,38 ПВХ-П Под заказ 2091 руб.
- 0 +
90 162 124 153 0,38 ПВХ-П
ДЗ-160/150-6/35 - - - - - ПВХ-П Под заказ 3014 руб.
- 0 +
- - - - - ПВХ-П
ДЗ-205/50-8/35 - - - - - ПВХ-П Под заказ 3313 руб.
- 0 +
- - - - - ПВХ-П
ДЗ-100/25-4/25 31 1333 168 1332 1315 ПВХ-П Много 678 руб.
- 0 +
31 1333 168 1332 1315 ПВХ-П
ДЗ-130/25-6/25 15 52 44 44 0,26 ПВХ-П Много 1152 руб.
- 0 +
15 52 44 44 0,26 ПВХ-П
ДЗ-140/60-4/25 50 122 108 88 0,30 ПВХ-П Под заказ 1757 руб.
- 0 +
50 122 108 88 0,30 ПВХ-П

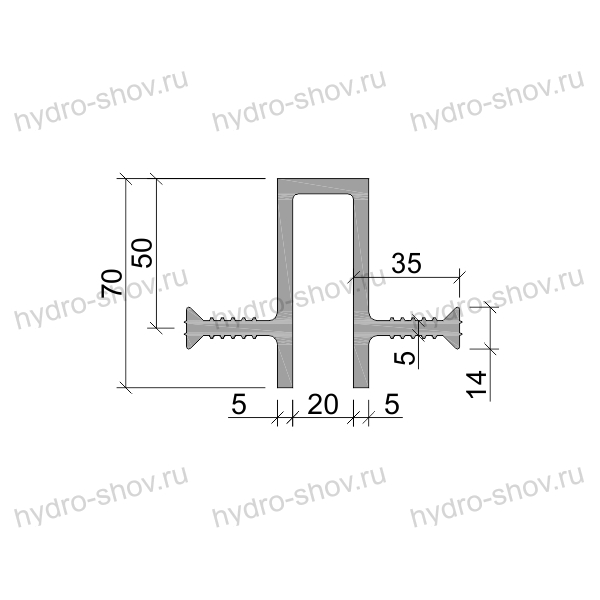

ДЗ-70/20-2/35 10 58 52 40 0,15 ПВХ-П Под заказ 924 руб.
- 0 +
10 58 52 40 0,15 ПВХ-П
ДЗ-70/30-2/35 20 68 58 54 0,15 ПВХ-П Под заказ 963 руб.
- 0 +
20 68 58 54 0,15 ПВХ-П
ДЗ-70/40-2/35 30 78 63 68 0,15 ПВХ-П Под заказ 1002 руб.
- 0 +
30 78 63 68 0,15 ПВХ-П
ДЗ-70/50-2/35 40 88 68 82 0,15 ПВХ-П Под заказ 1041 руб.
- 0 +
40 88 68 82 0,15 ПВХ-П
ДЗ-160/20-6/35 10 58 52 40 0,62 ПВХ-П Под заказ 2247 руб.
- 0 +
10 58 52 40 0,62 ПВХ-П

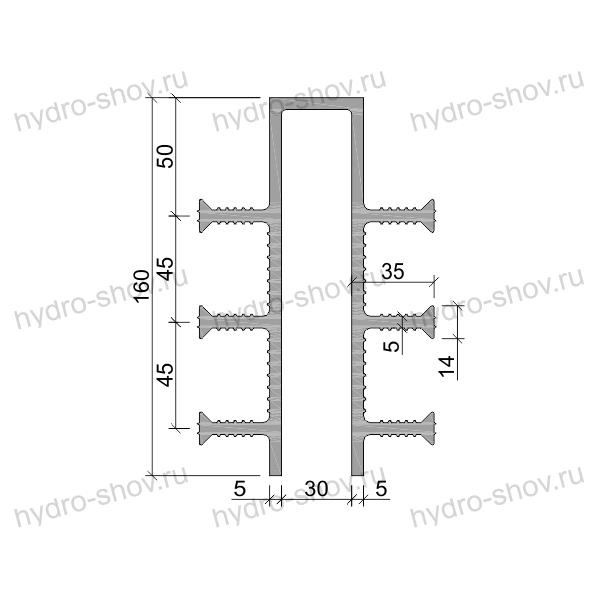

ДЗ-160/30-6/35 20 68 58 54 0,62 ПВХ-П Под заказ 2286 руб.
- 0 +
20 68 58 54 0,62 ПВХ-П
ДЗ-160/40-6/35 30 78 63 68 0,62 ПВХ-П Под заказ 2325 руб.
- 0 +
30 78 63 68 0,62 ПВХ-П

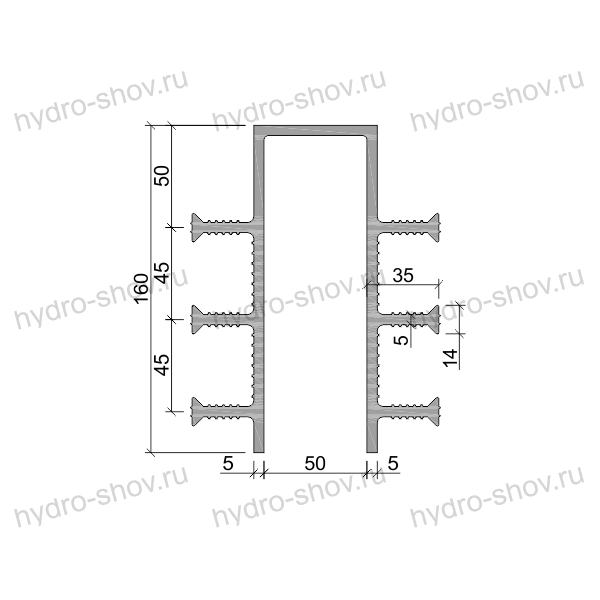

ДЗ-160/50-6/35 40 88 68 82 0,62 ПВХ-П Много 2364 руб.
- 0 +
40 88 68 82 0,62 ПВХ-П
ДЗ-160/100-6/35 90 138 90 153 0,62 ПВХ-П Под заказ 2558 руб.
- 0 +
90 138 90 153 0,62 ПВХ-П
Показать еще
Сертификат Соответствия ТУ 11 2022.pdf

0 товаров на сумму

0 руб.

Заказать

Описание
Гидрошпонка ДЗ (ПВХ-П)

Гидрошпонка ДЗ (ПВХ-П): надёжная герметизация деформационных швов любого типа.

Гидрошпонка ДЗ (ПВХ-П) — это специализированное профилированное изделие из пластифицированного поливинилхлорида, предназначенное для долговременной герметизации деформационных и технологических швов в монолитных железобетонных конструкциях. Аббревиатура «ДЗ» расшифровывается как «Деформационная Защитная», что подчёркивает её способность выдерживать значительные нагрузки, сжатие, растяжение и сдвиги без потери водонепроницаемости.

Изделие применяется при строительстве и реконструкции ответственных объектов: подземных парковок, тоннелей, коллекторов, резервуаров, гидротехнических сооружений, фундаментов и цокольных этажей. Материал ПВХ-П сохраняет эластичность при температурах от −40 °C до +70 °C и устойчив к воздействию грунтовых вод, слабых кислот и щелочей.

МОНТАЖНАЯ СХЕМА.jpg
Полный перечень типоразмеров гидрошпонок ДЗ (ПВХ-П).


Для точного соответствия проектным требованиям мы предлагаем полную линейку типоразмеров, различающихся по ширине полотна, размеру деформационного узла и количеству анкеров. В ассортименте представлены следующие наименования:


 Наименование     Ширина
шпонки,
мм. 		     Ширина шва,
мм. 		     Кол-во
анкеров
     ДЗ-70/20-2/35      70      20      2

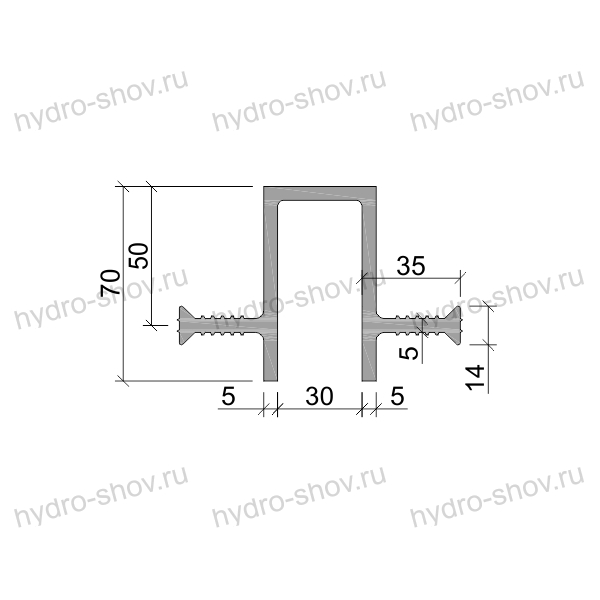

     ДЗ-70/30-2/35      70      30      2
     ДЗ-70/40-2/35      70      40      2

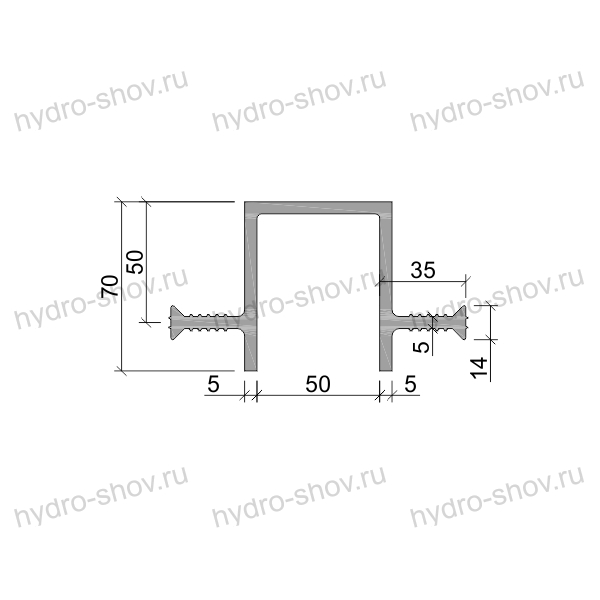

     ДЗ-70/50-2/35      70      50      2

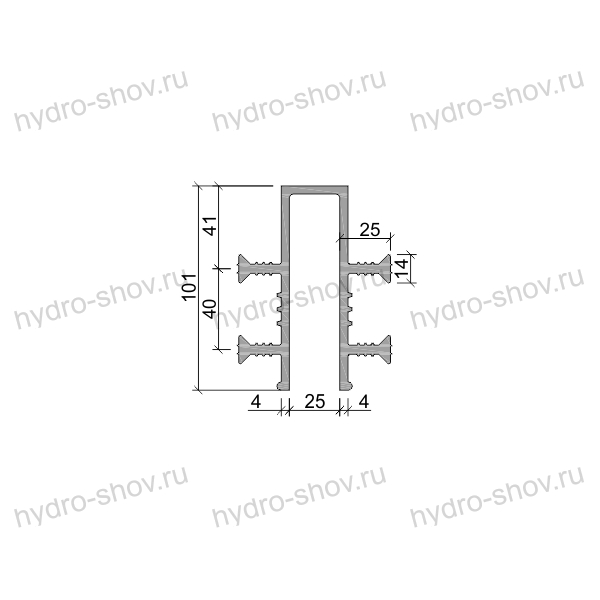

     ДЗ-100/25-4/25      100      25      4

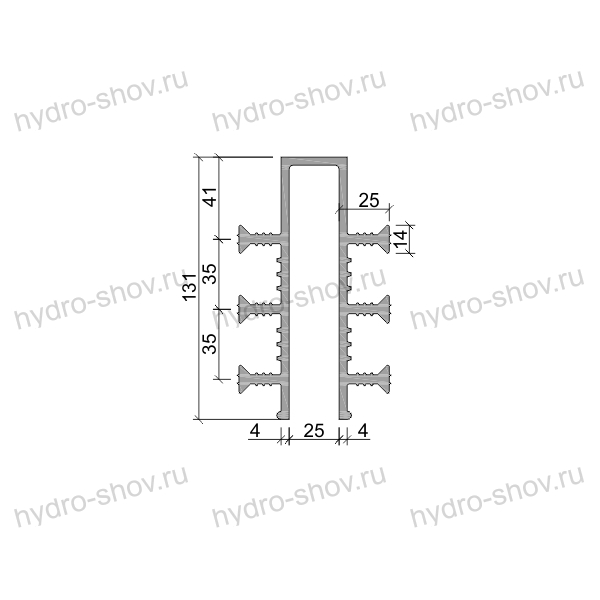

     ДЗ-130/25-6/25      130      25      6
     ДЗ-140/20-4/35      140      20      4

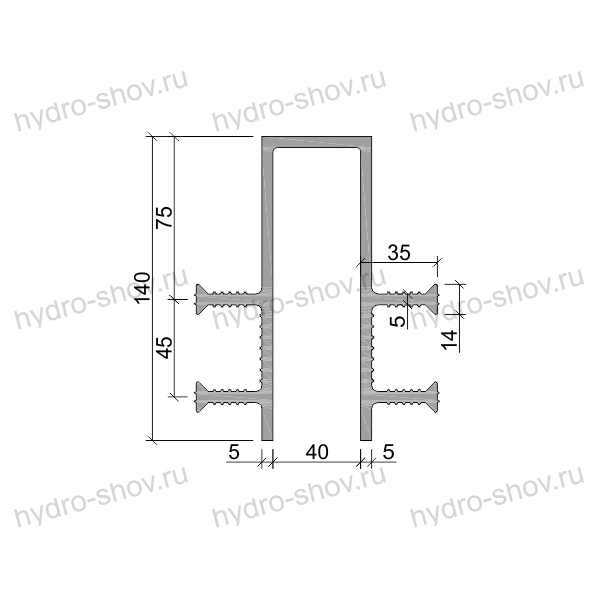

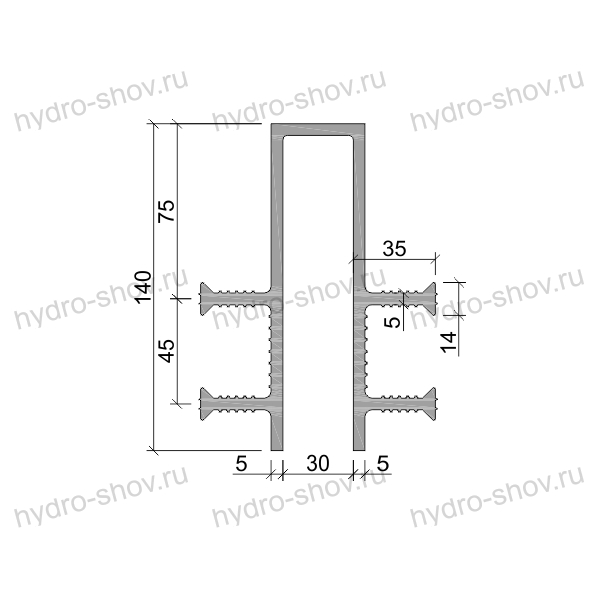

     ДЗ-140/30-4/35      140      30      4
     ДЗ-140/40-4/35      140      40      4
 ДЗ-140/50-4/40     140      50      4
 ДЗ-140/100-4/50     140      100      4

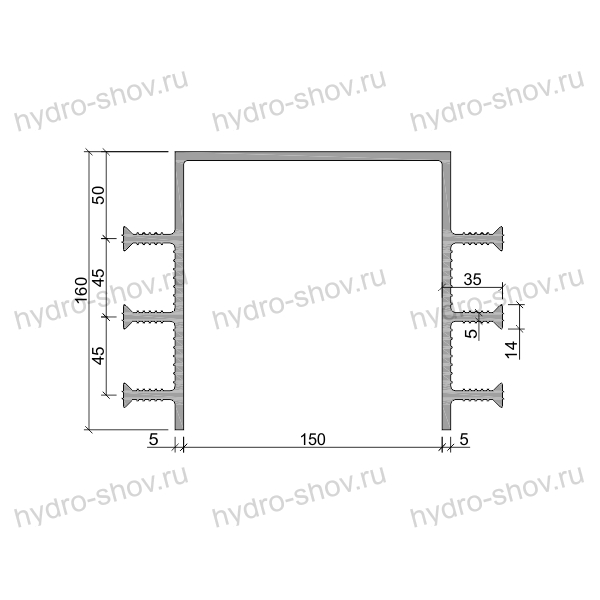

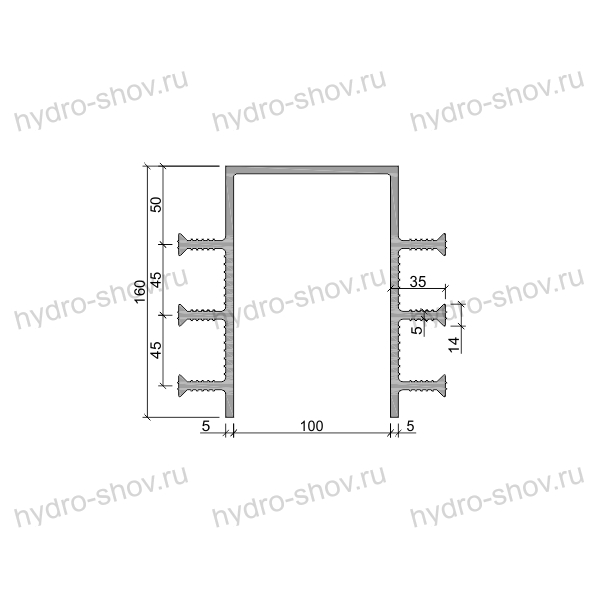

 ДЗ-160/150-6/35     160      150      6

Доступны также другие типоразмеры под заказ. Специалисты компании помогут подобрать оптимальное решение на основе расчётов деформаций и гидростатического давления.

Технические характеристики и преимущества.

Гидрошпонки ДЗ из ПВХ-П обладают высокими физико-механическими показателями, подтверждёнными лабораторными испытаниями:


 Характеристика     Показатель
     Материал      Пластифицированный
ПВХ (ПВХ-П)
     Твёрдость по Шору А      70 ± 5 ед.
     Прочность при разрыве      не менее 11,7 МПа
     Относительное удлинение      не менее 300 %
     Температура хрупкости      не выше −40 °C
     Диапазон рабочих температур      от −40 °C до +70 °C
     Гидростатическое давление      до 0,5–0,62 МПа
(в зависимости от типоразмера)
     Стойкость к деформациям      высокая
(сжатие/растяжение/сдвиг)

Ключевые преимущества:
  1. Абсолютная водонепроницаемость — эффективная защита от капиллярной подсосной и грунтовой воды.
  2. Эластичность и подвижность — компенсация температурных и осадочных деформаций конструкций.
  3. Химическая стойкость — устойчивость к агрессивным средам, бензину и маслам.
  4. Долговечность — гарантированный срок службы более 25–50 лет при соблюдении технологии монтажа.

Проектирование гидроизоляции с использованием гидрошпонок ДЗ.

Качественная гидроизоляция начинается с грамотного проектирования. При разработке проектной документации (разделы КЖ, АР) наши специалисты учитывают:

  1. тип деформационного шва (осадочный, температурный, сейсмический);
  2. величину расчётных смещений (сжатие, растяжение, сдвиг);
  3. гидростатическое давление и класс водонепроницаемости конструкции (W6, W8, W10);
  4. особенности сопряжения «стена-фундамент» и узлов примыканий.

Мы предоставляем типовые узлы в формате DWG для интеграции в проект и помогаем составить техническое задание на монтаж.

Профессиональный монтаж и сварка гидрошпонок.

Правильная установка гидрошпонки — залог её эффективной работы. Процесс монтажа включает несколько ключевых этапов:

  1. Подготовка и раскрой — очистка материала, резка на мерные отрезки.
  2. Сварка полотен (стыковка) — соединение отрезков гидрошпонки в единую ленту производится термоножом (горячим клином) при строго контролируемой температуре (185–195 °C). Сварка обеспечивает абсолютно герметичный шов, равнопрочный основному материалу. Для соединения в углах и пересечениях используются заводские фасонные элементы.

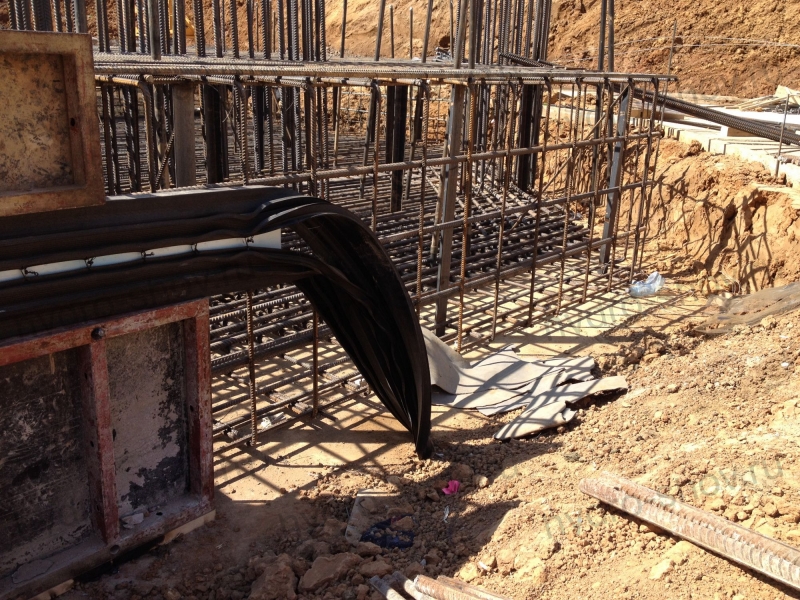

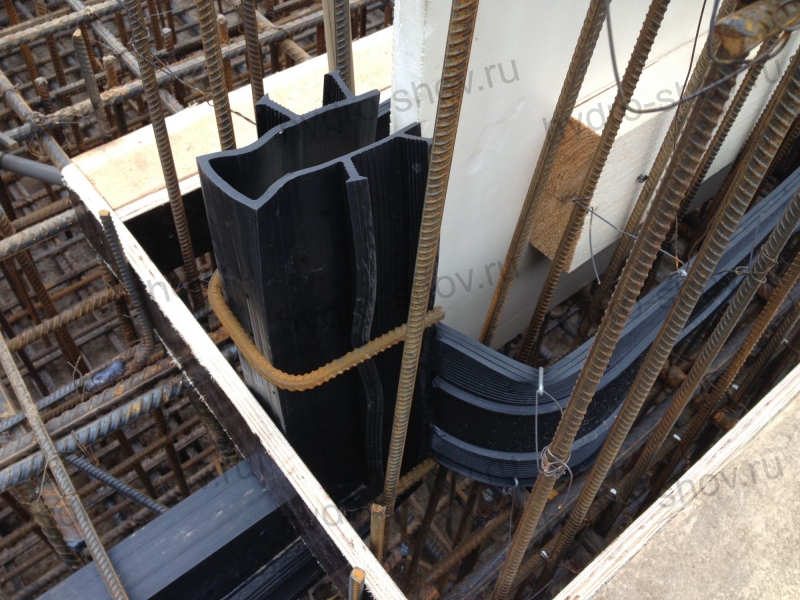

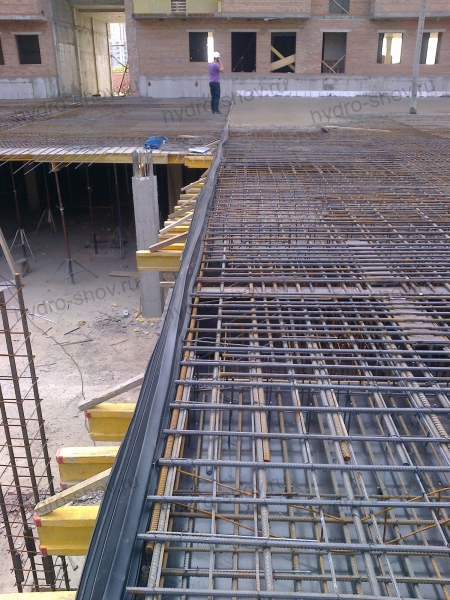

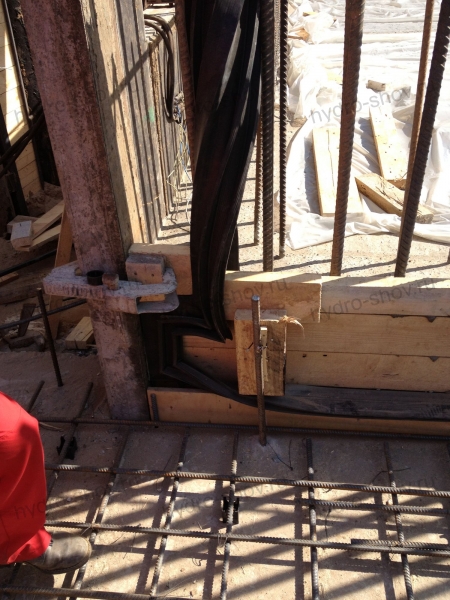

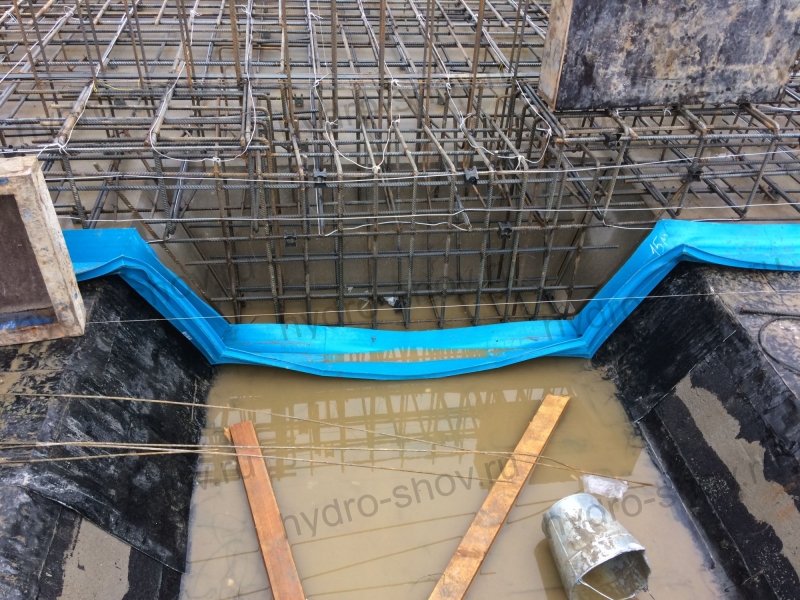

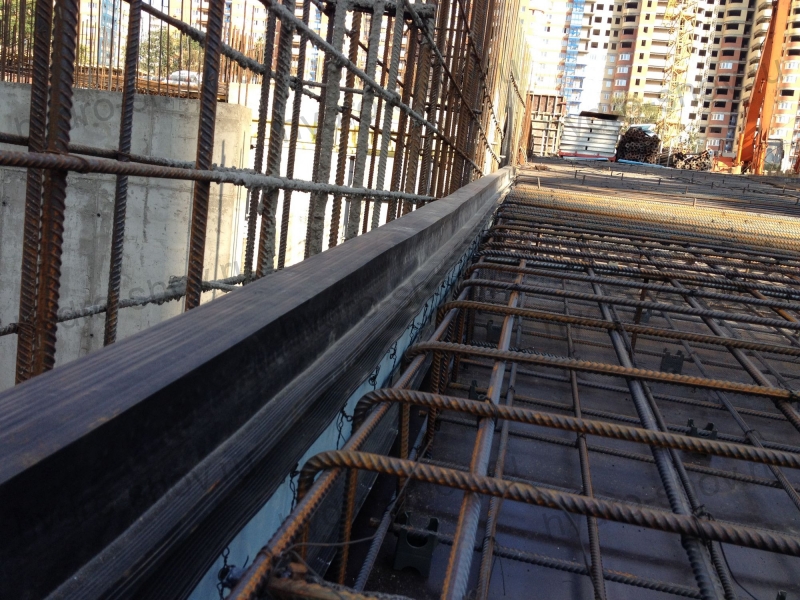

  3. Фиксация в опалубке — шпонка крепится к арматурному каркасу с помощью проволоки или специальных фиксаторов, что предотвращает её смещение при заливке бетона.
  4. Бетонирование — укладка бетонной смеси производится аккуратно, с вибрацией, обеспечивая плотный обхват анкерных выступов шпонки.
  5. Контроль качества — проверка сварных швов на герметичность и осмотр положения шпонки после распалубки.

FAQ — частые вопросы о гидрошпонках ДЗ (ПВХ-П).

1. В чём отличие гидрошпонки ДЗ от других типов (ЦП, ДШ)?
Гидрошпонки ДЗ предназначены для деформационных швов и имеют центральную расширенную зону (деформационный узел), которая компенсирует подвижки конструкции. В отличие от центральных шпонок (ЦП), они работают на сдвиг и растяжение. ПВХ‑П материал эластичен и подходит для ответственных гидротехнических объектов, тогда как металлические или резиновые аналоги применяются реже из‑за меньшей химической стойкости или сложности сварки.


2. Какой типоразмер выбрать для фундамента жилого дома?
Для фундаментов и цокольных этажей чаще всего применяют гидрошпонки шириной 100–140 мм с шириной деформационного узла 25–40 мм (например, ДЗ-100/25-4/25 или ДЗ-140/30-4/35). Окончательный подбор зависит от класса бетона по водонепроницаемости и расчётных деформаций. Наши специалисты бесплатно помогут определить нужный размер.


3. Можно ли сваривать гидрошпонку ДЗ самостоятельно?
Сварка ПВХ-П требует точного соблюдения температурного режима (185–195 °C) и чистоты кромок. Рекомендуется доверять эту работу квалифицированным монтажникам, имеющим опыт работы с термоножом и фасонными элементами. Мы предоставляем услуги шеф-монтажа и при необходимости выполняем сварку на объекте.


4. Какой срок службы гидрошпонки ДЗ?
При правильном проектировании и монтаже срок службы составляет более 25–50 лет. Материал ПВХ-П устойчив к старению, ультрафиолету (при закрытой установке) и агрессивным средам, что подтверждено многолетним опытом эксплуатации в гидротехническом строительстве.


5. Что входит в услугу «монтаж под ключ»?
Мы предлагаем полный цикл: выезд специалиста на объект, разработка схемы расположения шпонок, поставка материала с доставкой на объект, выполнение сварных соединений, установка в арматурный каркас с фиксацией, контроль при бетонировании и итоговая проверка герметичности.


6. Предоставляете ли вы чертежи узлов для проектировщиков?
Да, у нас есть готовые типовые узлы примыканий, сопряжений и пересечений гидрошпонок в форматах DWG и PDF. Мы бесплатно передаём их проектировщикам и техническим службам заказчика для корректной интеграции в проект.

Почему клиенты выбирают СпецМонолитСтрой.

  1. Полный цикл — проектирование, поставка материалов и монтаж
  2. Сертифицированный материал — вся продукция имеет паспорта качества и сертификаты соответствия.
  3. Экспертный надзор — шеф-монтаж опытными технологами для исключения ошибок при бетонировании.
  4. Лучшая цена — работаем напрямую с производителями, гарантируя отсутствие наценок посредников.

Обеспечьте надёжность вашего объекта на десятилетия вперёд. Получите бесплатную консультацию по подбору типоразмера гидрошпонки ДЗ и расчёту сметы на монтаж уже сегодня!
