Гидрошпонка ДЗС (ПВХ-П)

Деформационные

Материал: ПВХ-П

Цена от:1 692 руб.

Отправить заявку на почту Сформировать заказ Консультация в WhatsApp

Характеристики

Фотографии

Документация

Наименование	Сжатие, мм	Растяжение, мм	Сдвиг поперечный, мм	Сдвиг продольный, мм	Давлени воды	Материал	Наличие	Цена	Количество,	Сжатие, мм	Растяжение, мм	Сдвиг поперечный, мм	Сдвиг продольный, мм	Давлени воды	Материал
ДЗС-140/50-2/40	25	115	90	75	0,43	ПВХ-П	Много	1692 руб.	- 0 +	25	115	90	75	0,43	ПВХ-П
ДЗС-140/100-2/40	75	165	115	140	0,43	ПВХ-П	Под заказ	2000 руб.	- 0 +	75	165	115	140	0,43	ПВХ-П
ДЗС-160/50-3/35	25	90	70	65	0,62	ПВХ-П	Много	1963 руб.	- 0 +	25	90	70	65	0,62	ПВХ-П
ДЗС-160/100-3/35	75	140	95	130	0,62	ПВХ-П	Много	2291 руб.	- 0 +	75	140	95	130	0,62	ПВХ-П

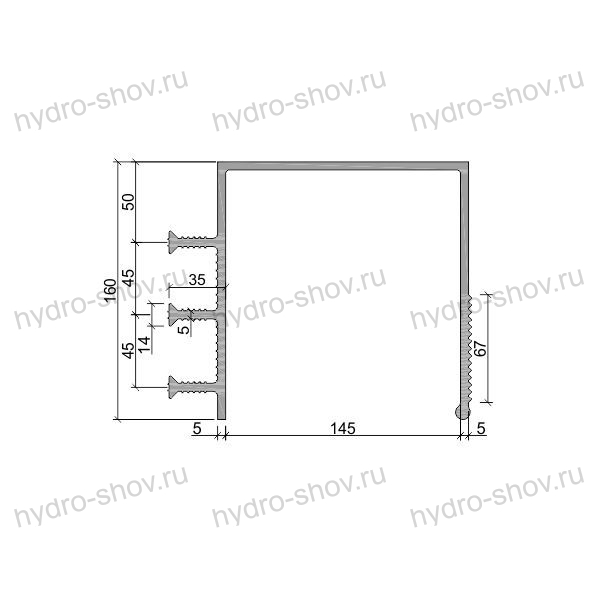

ДЗС-160/150-3/35	125	100	150	145	0,62	ПВХ-П	Под заказ	2665 руб.	- 0 +	125	100	150	145	0,62	ПВХ-П

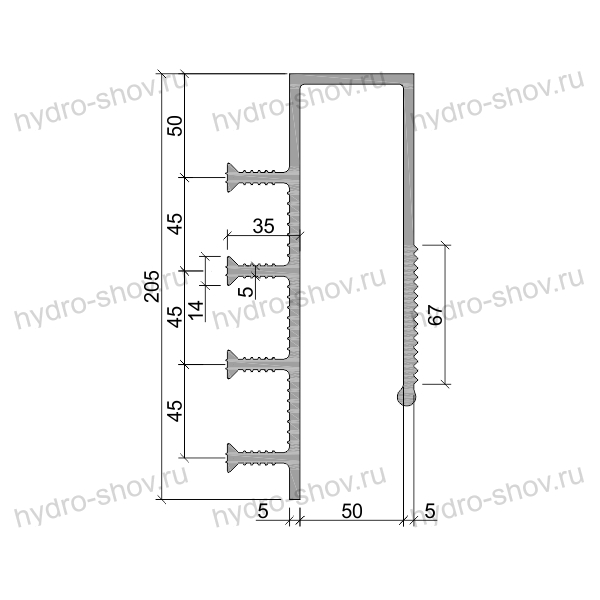

ДЗС-205/50-4/35	25	100	100	45	0,82	ПВХ-П	Под заказ	2621 руб.	- 0 +	25	100	100	45	0,82	ПВХ-П

Сертификат Соответствия ТУ 11 2022.pdf

0 товаров на сумму

0 руб.

Заказать

Описание
Гидрошпонка ДЗС (ПВХ-П)

Гидрошпонка ДЗС (ПВХ-П) водонепроницаемость узлов сопряжения деформационных швов.

При строительстве подземных паркингов, тоннелей, гидротехнических сооружений и ответственных фундаментов главный враг бетона — вода. Чтобы исключить капиллярный подсос и фильтрацию через деформационные швы, требуется промышленное решение. Гидрошпонка ДЗС из пластифицированного поливинилхлорида (ПВХ-П) — это высокотехнологичный профиль, обеспечивающий абсолютную водонепроницаемость узлов сопряжения «новая-старая» конструкция даже при высоких гидростатических нагрузках.

Преимущества использования гидрошпонки ПВХ-П:

В отличие от металлических или резиновых аналогов, ПВХ-П демонстрирует уникальный баланс эластичности и прочности. Выбирая гидрошпонку ДЗС, вы получаете:

Абсолютная химическая инертность: устойчивость к воздействию бензинов, масел, солей и агрессивных грунтовых вод.
Гибкость в широком диапазоне температур: сохранение эксплуатационных свойств от -37°C до +70°C, что критически важно для регионов с суровым климатом.
Высокая деформативность: относительное удлинение при разрыве составляет не менее 320%, что позволяет компенсировать усадку бетона и температурные подвижки конструкций без потери герметичности.
Оптимальная адгезия: П-образная форма с анкерными ребрами (бобышками) обеспечивает надежную анкеровку в теле бетона, исключая образование пустот.

Технические характеристики гидрошпонки ДЗС (ПВХ-П):

Изделия производятся в строгом соответствии с нормативными требованиями, предъявляемыми к материалам для гидроизоляции деформационных швов.

Параметр	Значение
Материал	ПВХ-П (пластифицированный поливинилхлорид)
Твердость по Шору А	70±5 ед.
Прочность при разрыве	≥ 10 МПа
Относительное удлинение	≥ 320%
Сопротивление раздиру	≥ 12 Н/мм
Тип профиля	П-образный с анкерными ребрами

Линейка типоразмеров (Модельный ряд):

Для каждого проекта можно подобрать оптимальную конфигурацию. Выбор зависит от расчетной ширины раскрытия шва и требуемой глубины заделки анкерной части.

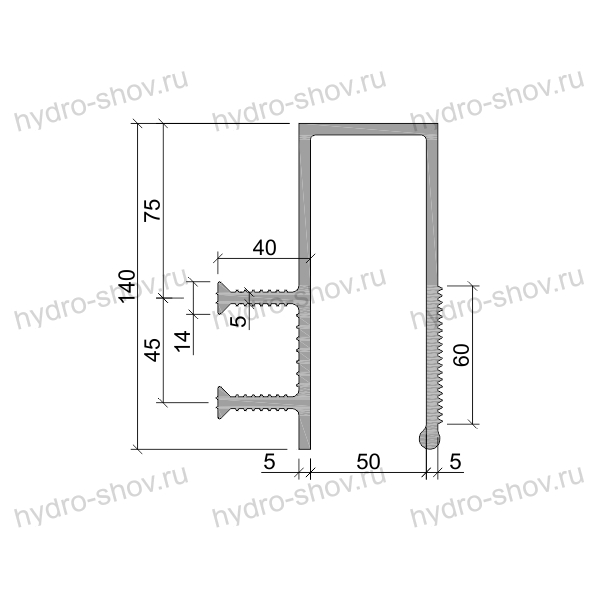

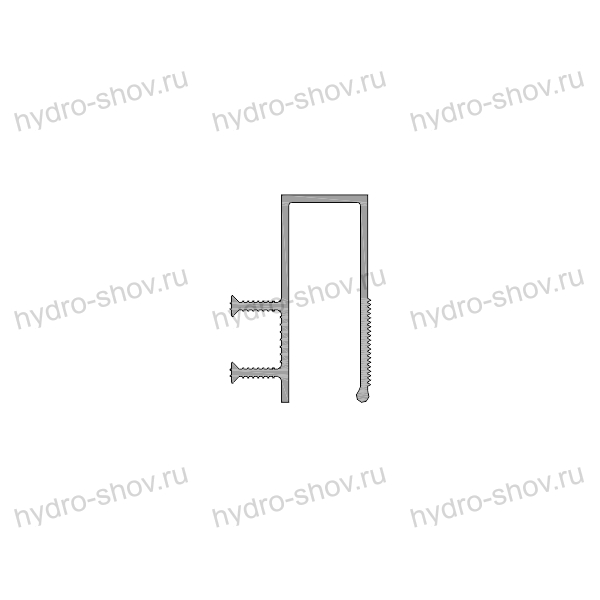

1. Модель: ДЗС-140/50-2/40 ПВХ

1.1. Ширина, мм: 140;

1.2. Ширина деформационного узла, мм.: 50;

1.3. Количество анкеров: 2;

1.4. Высота анкера, мм.: 40;

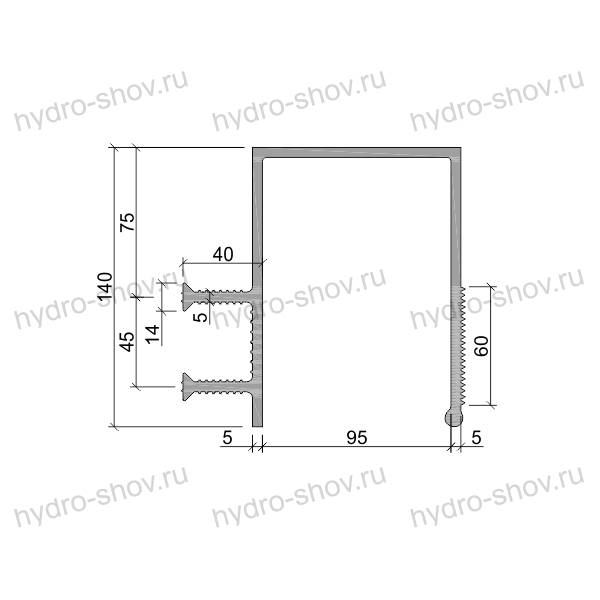

2. Модель: ДЗС-140/100-2/40 ПВХ

2.1. Ширина, мм: 140;

2.2. Ширина деформационного узла, мм.: 100;

2.3. Количество анкеров: 2;

2.4. Высота анкера, мм.: 40;

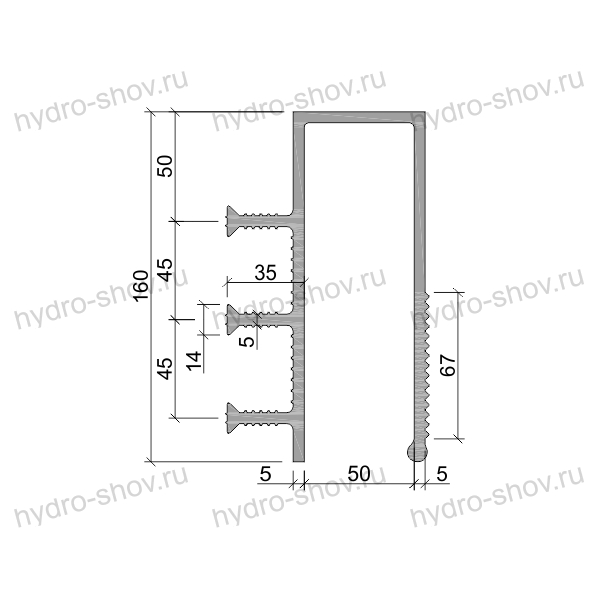

3. Модель: ДЗС-160/50-3/35 ПВХ

3.1. Ширина, мм: 160;

3.2. Ширина деформационного узла, мм.: 50;

3.3. Количество анкеров: 3;

3.4. Высота анкера, мм.: 35;

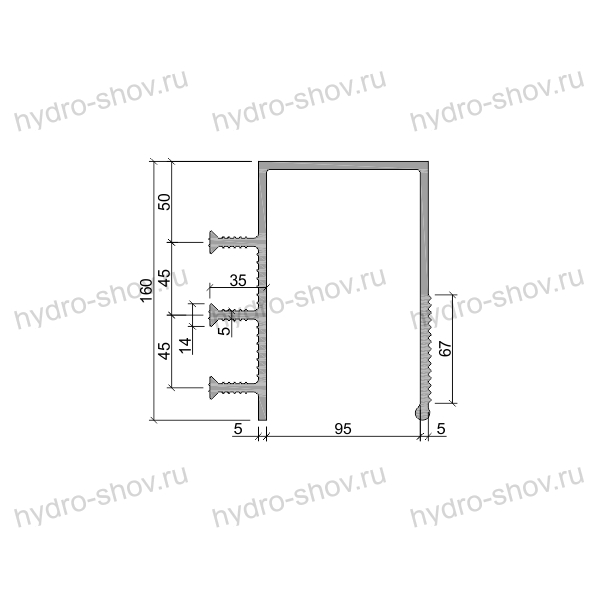

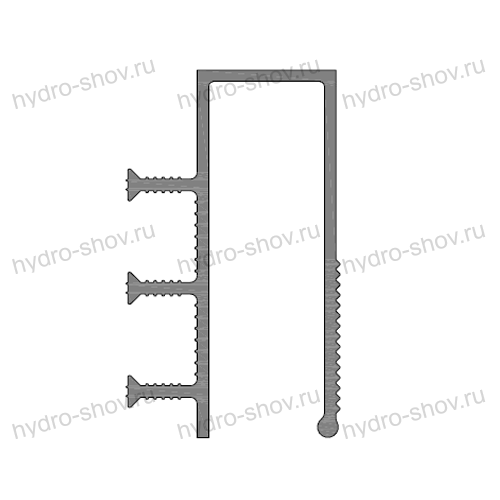

4. Модель: ДЗС-160/100-3/35 ПВХ

4.1. Ширина, мм: 160;

4.2. Ширина деформационного узла, мм.: 50;

4.3. Количество анкеров: 3;

4.4. Высота анкера, мм.: 35;

Проектирование узлов с гидрошпонками ДЗС:

Инженерам-проектировщикам важно закладывать гидрошпонку на этапе разработки КМ (конструкций металлических) и КЖ (железобетонных конструкций). При проектировании узлов примыкания с использованием ПВХ-П необходимо руководствоваться:

ТР 186-07 «Технические рекомендации по применению гидрошпонок...».
СТО НОСТРОЙ 2.7.156-2014 (Устройство деформационных швов).
Учетом типа конструкций: для стен «в грунте», днищ резервуаров, колонн и плоских перекрытий.

На этапе проектирования важно заложить правильное расположение центрального элемента (петли) гидрошпонки ровно по оси деформационного шва, чтобы обеспечить равномерное распределение нагрузок.

Технология монтажа и сварка гидрошпонок:

Эффективность гидроизоляции на 90% зависит от качества монтажа и герметичности стыков. Работы должны выполняться специалистами, аттестованными на производство гидроизоляционных работ.

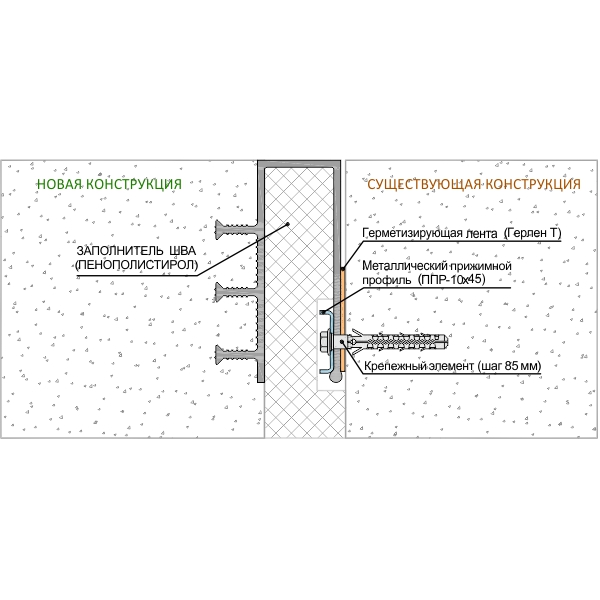

1. Подготовка и установка

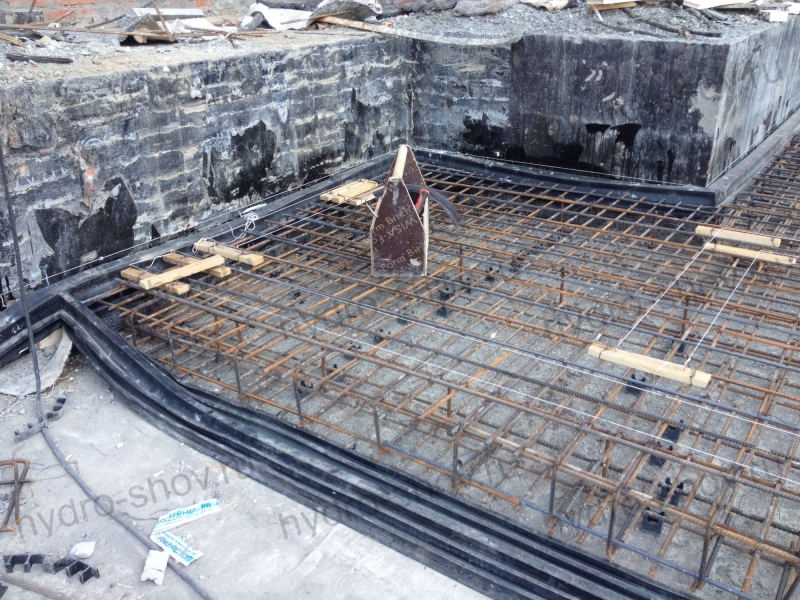

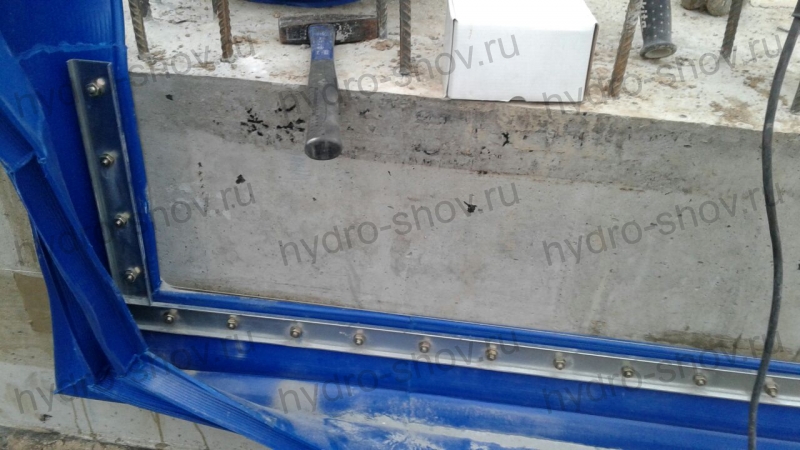

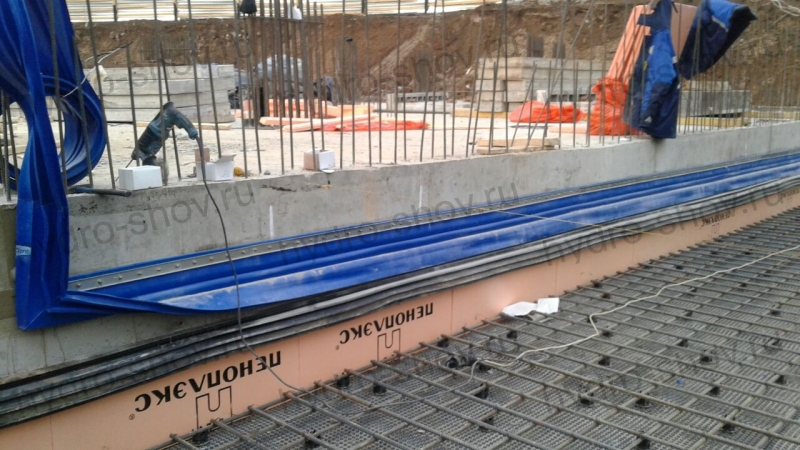

Перед бетонированием первого участка гидрошпонка фиксируется в проектном положении с помощью арматурных каркасов. Важно исключить провисания и перекосы. Анкерные «юбки» должны быть полностью погружены в толщу бетона.

2. Сварка гидрошпонок (соединение встык)

Для создания замкнутого контура гидроизоляции отдельные отрезки шпонки свариваются между собой. Используется метод термической сварки нагретым инструментом (экструдером или термофеном):

Очистка: кромки обезжириваются и зачищаются.
Нагрев: инструмент разогревается до температуры плавления ПВХ (около 190-200°C).
Сварка: производится принудительное сплавление торцевых поверхностей под давлением.
Контроль: после остывания шва проводится визуальный осмотр на предмет отсутствия пор и непроваров (недопустимо).

3. Бетонирование и уход

Бетонная смесь подается аккуратно, чтобы не повредить профиль. Вибрация уплотняется глубинными вибраторами, но без касания тела гидрошпонки, чтобы не нарушить ее геометрию.

Области применения:

Гидрошпонки ДЗС (ПВХ-П) являются обязательным элементом при устройстве:

Подземных парковок и многоуровневых гаражей;
Фундаментных плит и стен подвалов (типа «стена в грунте»);
Транспортных тоннелей и коллекторов;
Резервуаров для питьевой и технической воды, очистных сооружений;
Гидротехнических сооружений (дамбы, шлюзы, бассейны).

Блок FAQ (Часто задаваемые вопросы):

1. В чем принципиальное отличие гидрошпонки ДЗС от ЦП (центральная полость)?
Гидрошпонка ДЗС (деформационный шов сопряжения) предназначена для установки в местах соединения новой конструкции со старой (в отличие от ЦП, которая монтируется в тело одной монолитной стены или перекрытия). Она имеет асимметричную конструкцию, что облегчает монтаж при примыкании к существующему бетонному основанию.

2. Какую температуру выдерживает сварной шов гидрошпонки?
При правильной технологии сварки (термическая сварка нагретым клином) шов становится монолитным и не уступает по прочности основному телу изделия. Температурный диапазон эксплуатации шва идентичен диапазону самой гидрошпонки: от -37°C до +70°C.

3. Можно ли использовать гидрошпонку ПВХ-П в агрессивных средах?
Да. Пластифицированный поливинилхлорид обладает высокой устойчивостью к кислотам, щелочам, нефтепродуктам и биологической коррозии, что подтверждено сертификатами соответствия. Это идеальный выбор для очистных сооружений и паркингов.

4. Как часто нужно соединять отрезки сваркой?
Длина стандартной бухты или отрезка обычно составляет 15-20 метров. Сварка выполняется при каждом стыке двух изделий по длине шва, а также в угловых и Т-образных примыканиях. Количество стыков должно быть минимизировано на этапе проектирования раскладки.

5. Какие нормативные документы регламентируют монтаж?
Качество монтажа должно соответствовать требованиям СТО НОСТРОЙ 2.7.156-2014 и проектным решениям. Приемка работ осуществляется по актам освидетельствования скрытых работ с обязательной фотофиксацией положения шпонки перед бетонированием.
