Гидрошпонка ДОС‑УГЛ (ПВХ‑П)
Деформационные
Описание
Гидрошпонка ДОС‑УГЛ (ПВХ‑П)
Обеспечьте полную водонепроницаемость деформационных швов в сложных инженерных конструкциях с гидрошпонкой ДОС‑УГЛ (ПВХ‑П). Это специализированное угловое изделие из пластифицированного поливинилхлорида разработано для ответственных узлов сопряжения и эффективно работает в условиях высоких гидростатических нагрузок, подвижек грунта и агрессивных сред. Выбирайте профессиональное решение для долговечной гидроизоляции.
Данная модель идеально подходит для герметизации деформационных швов при строительстве и реконструкции:
- Подземных сооружений: паркинги, тоннели, коллекторы, приямки.
- Гидротехнических объектов: резервуары, бассейны, очистные сооружения, набережные.
- Фундаментов и заглубленных конструкций, особенно в местах примыкания новых частей здания к существующим.
- Угловых сопряжений стен и фундаментных плит, где требуется особая геометрия гидроизоляционного элемента.
Угловое исполнение (тип ДОС‑УГЛ) позволяет надежно герметизировать самые сложные узлы без потери эластичности и прочности.
Ключевые технические преимущества:
Гидрошпонка из ПВХ‑П обеспечивает герметичность даже при значительных деформациях шва. Основные параметры подтверждены производителем:
| Характеристика | Значение |
| Материал | ПВХ‑П (пластифицированный поливинилхлорид) |
| Температура эксплуатации | от −40°C до +70°C |
| Стойкость | К УФ‑излучению, кислотам, щелочам, нефтепродуктам |
| Способ монтажа | Механическая фиксация + термическая сварка |
- Усиленная уплотняющая зона – обеспечивает максимальную герметичность по центральной оси шва.
- Три анкера высотой 25–30 мм – надежно фиксируют шпонку в теле бетона, исключая смещение при заливке и эксплуатации.
- Высокая эластичность ПВХ‑П – компенсирует температурные расширения, усадку бетона и подвижки основания.
В карточке представлены две модификации, различающиеся допустимыми деформационными характеристиками. Выберите вариант, соответствующий расчетным нагрузкам на ваш объект.
| Наименование шпонки |
| ДОС-УГЛ-180/20-3/25 |

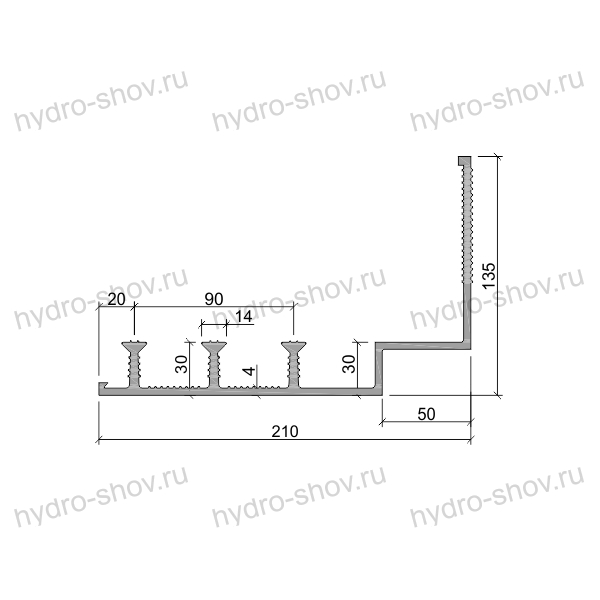

| ДОС-УГЛ-210/50-3/30 |
Полные технические характеристики (сжатие, растяжение, сдвиг, давление воды) указаны в таблице на странице товара.

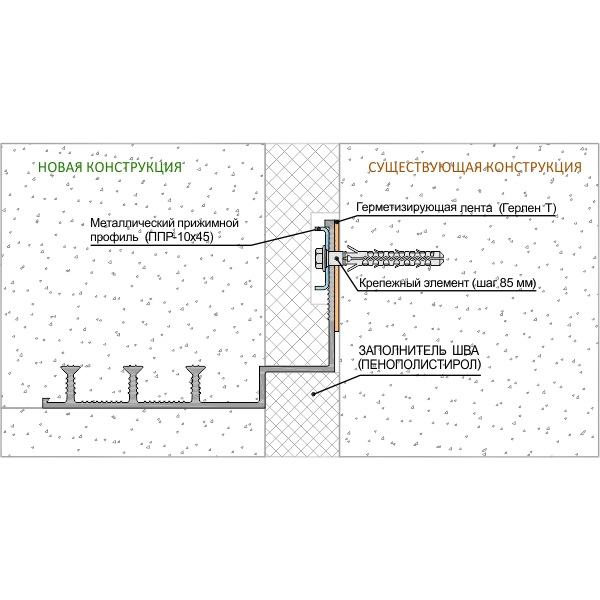

Проектирование узлов с гидрошпонкой ДОС‑УГЛ:
Для достижения заявленной герметичности на этапе проектирования необходимо учитывать:
- Симметричное расположение шпонки относительно оси деформационного шва.
- Совместимость геометрии: угловая форма ДОС‑УГЛ должна точно соответствовать конфигурации узла сопряжения (стена/фундамент, угол поворота конструкции).
- Защитный слой бетона: минимальное расстояние от анкеров шпонки до арматурного каркаса – 20 мм.
- Примыкание к опалубке: необходимо предусмотреть плотное прилегание монтажной части шпонки к щитам опалубки для исключения утечки цементного молока.
Следуйте Технологическому регламенту ТР 186-07 (указан на сайте) для разработки узлов и ведомостей материалов.
Монтаж и сварка гидрошпонок из ПВХ‑П: профессиональные рекомендации.
Качество установки напрямую влияет на долговечность гидроизоляции. Работы выполняются в несколько этапов:
Очистите поверхность шпонки от заводских загрязнений. Раскрой производите с учетом припусков на стыковку в углах и пересечениях швов.
2. Фиксация
Закрепите гидрошпонку на опалубке или арматурном каркасе с помощью проволоки или специальных клипс. Обеспечьте неподвижность элемента на время бетонирования.
3. Сварка стыков (термическим методом)
Для соединения полотен гидрошпонки используется горячий клин или экструзионная сварка:
- Очистите и обезжирьте кромки.
- Нагрейте сварочный инструмент до 180–200°C.
- Выполните сварку внахлест или встык с использованием присадочного прутка из ПВХ‑П.
- Контролируйте герметичность шва – он должен быть монолитным, без пузырей и непроваров.
Важно: сварку гидрошпонок должны выполнять специалисты, имеющие опыт работы с полимерными мембранами, с обязательным соблюдением температурного режима.
4. Бетонирование и контроль
Укладку бетонной смеси ведите слоями, исключая смещение шпонки. После распалубки проверьте целостность элемента и отсутствие повреждений.
Рекомендации по хранению и транспортировке:
- Храните гидрошпонку в заводской упаковке в закрытом помещении при температуре до +30°C.
- Избегайте воздействия прямых солнечных лучей, масел и растворителей.
- Не допускайте механических повреждений анкерных элементов и уплотнительной зоны.
Обеспечьте надежную гидроизоляцию угловых деформационных швов на вашем объекте. В наличии обе модификации: ДОС-УГЛ-180/20-3/25 и ДОС-УГЛ-210/50-3/30. Рассчитайте необходимое количество и оформите заказ на сайте hydro-shov.speclesa.ru. Доставка по России.
1. Чем отличается гидрошпонка ДОС‑УГЛ от прямой модели (ДОС)?
ДОС‑УГЛ имеет специальную геометрию, предназначенную для герметизации угловых деформационных швов (сопряжение стена-фундамент, внутренние/внешние углы сооружений). Это позволяет сохранить целостность гидроизоляции в самых сложных узлах.
2. Какую гидрошпонку выбрать: ДОС-УГЛ-180/20-3/25 или ДОС-УГЛ-210/50-3/30?
Выбор зависит от расчетных деформаций шва на вашем объекте. Модель 180/20-3/25 рассчитана на меньшие подвижки (сжатие/растяжение), а 210/50-3/30 – на более значительные деформации и высокое давление воды (до 0,61 МПа). Рекомендуем ориентироваться на проектную документацию.
3. Нужно ли использовать специальное оборудование для сварки гидрошпонки из ПВХ‑П?
Да, для получения герметичного и долговечного соединения требуется термическое оборудование (экструдер или горячий клин) с регулировкой температуры. Сварка паяльником или строительным феном без опыта работы с ПВХ‑П не гарантирует надежности шва.
4. Возможна ли доставка гидрошпонки в регионы?
Да, мы осуществляем доставку по всей России. Стоимость и сроки уточняйте у менеджеров при оформлении заказа.
5. Предоставляете ли вы документацию для проектирования?
Да, гидрошпонка поставляется с паспортом качества. Монтаж следует выполнять согласно Технологическому регламенту ТР 186-07, ссылка на который есть в карточке товара.
Ваш следующий шаг:
Чтобы подобрать гидрошпонку ДОС‑УГЛ (ПВХ‑П) для угловых швов под ваш проект, рассчитать необходимое количество или заказать монтаж — оставьте заявку на сайте или позвоните нам. Инженеры «СпецмонолитСтрой» подготовят индивидуальное коммерческое предложение в течение 30 минут.
