Гидрошпонка ДОС‑УГЛ (ТЭП)
Для объектов с повышенными требованиями к водонепроницаемости — гидротехнических сооружений, подземных паркингов, фундаментных плит при примыкании к существующим конструкциям — критически важна надёжная гидроизоляция деформационных швов.
Гидрошпонка ДОС‑УГЛ из термоэластопласта (ТЭП) — это специализированное профильное изделие, разработанное для герметизации угловых деформационных швов в условиях сложного напряжённо-деформированного состояния.
В отличие от плоских аналогов, угловая конструкция шпонки обеспечивает герметичность в самых ответственных узлах сопряжения конструкций. Материал ТЭП (термоэластопласт) сочетает в себе эластичность резины и термопластичность полимеров, что позволяет изделию выдерживать значительные подвижки шва без потери целостности.
1. Морозостойкость до -45°C — материал сохраняет эластичность даже при экстремально низких температурах, что критически важно для российского климата.2. Стойкость к агрессивным средам — устойчивость к воздействию грунтовых вод, битума, солей и нефтепродуктов.3. Высокая подвижность — конструкция рассчитана на восприятие сжатия, растяжения, а также поперечного и продольного сдвига (значения указаны в таблице характеристик).4. Долговечность — срок службы сопоставим с ресурсом бетонных конструкций (более 50 лет).5. Экологичность — материал безопасен для применения в резервуарах с питьевой водой.
Гидрошпонка ДОС‑УГЛ (ТЭП) используется при проектировании и строительстве:
1. Гидротехнических сооружений (дамбы, каналы, водосбросы).2. Заглубленных и подземных сооружений (паркинги, тоннели, коллекторы).3. Фундаментов при реконструкции и достройке зданий (узел примыкания новой плиты к существующей).4. Резервуаров и очистных сооружений.5. Бассейнов и фонтанов сложной геометрической формы.
На этапе проектирования важно корректно заложить конструкцию деформационного шва с учётом:
1. Местоположения — угловой шов испытывает разнонаправленные нагрузки.
2. Величины подвижек — необходимо сопоставить проектные данные (сжатие/растяжение) с техническими параметрами шпонки.
3. Требований к контуру — для обеспечения полной герметичности гидрошпонка должна образовывать замкнутый контур по периметру конструкции.
4. Сопряжения с арматурным каркасом — обязательное соблюдение защитного слоя бетона (не менее 20–30 мм от шпонки до арматуры).
Проектировщики опираются на Технологический регламент ТР 186-07, который регламентирует применение данных материалов в строительстве.
Качество гидроизоляции напрямую зависит от правильности установки и соединения шпонок. Монтаж гидрошпонок ДОС‑УГЛ требует высокой квалификации исполнителей.
Перед установкой проверьте целостность бухты. Очистите полость шва от мусора. Убедитесь, что температура окружающей среды позволяет проводить работы (ТЭП сохраняет гибкость, но монтаж при экстремально низких температурах требует прогрева).

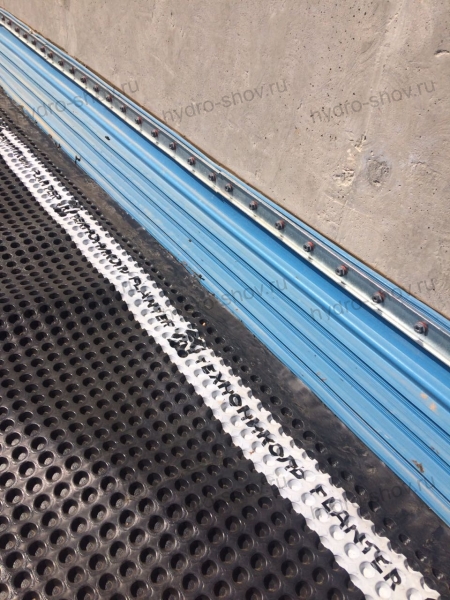

Гидрошпонка фиксируется строго по оси деформационного шва. Для крепления используются:
- Анкер-винты с шестигранной головкой и пресс-шайбой.
- Металлический прижимной профиль.
- Шаг установки анкеров должен составлять не более 85 мм для исключения провисания и смещения шпонки при заливке бетона.
Для получения непрерывного герметичного контура используется термическая сварка:
- Сварка осуществляется с помощью экструзионного или горячего клинового оборудования.
- Стыки должны быть чистыми и обезжиренными.
- После сварки обязательно проводится контроль качества шва (визуальный и механический — например, ножом).
После бетонирования необходимо обеспечить доступ к концам шпонок. На заглубленных объектах концы выводят выше уровня грунта или гидроизоляционного ковра на 50–60 см для проведения гидравлических испытаний.
На основе данных с сайта, представлены наименования типоразмеров (без указания характеристик):
| Наименование изделия |

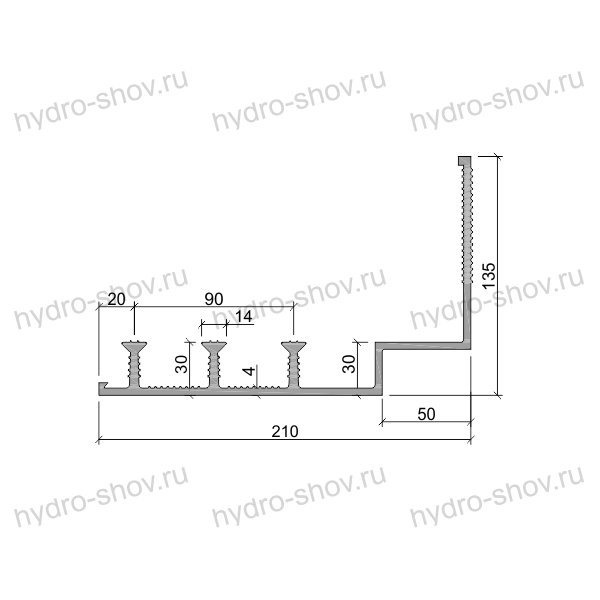

| ДОС-УГЛ-210/50-3/30 |
Примечание: В зависимости от проектных требований возможен подбор других типоразмеров и материалов исполнения (ТПО/ТЭП).
| Параметр | Значение |
| Материал | ТПО / ТЭП (термоэластопласт) |
| Сжатие, мм | 40 |
| Растяжение, мм | 70 |
| Сдвиг поперечный, мм | 55 |
| Сдвиг продольный, мм | 68 |
| Давление воды, МПа | 0,61 |
| Длина в бухте | 20 м |
| Температура эксплуатации | от -45°C до +70°C |
Блок FAQ: частые вопросы по гидрошпонке ДОС-УГЛ (ТЭП).
Вопрос: В чем отличие ТЭП от ПВХ?
Ответ: ТЭП (термоэластопласт) превосходит ПВХ по эластичности при отрицательных температурах и имеет более высокую химическую стойкость. В отличие от ПВХ, ТЭП не выделяет пластификаторов со временем, что гарантирует стабильность свойств на протяжении всего срока службы.
Вопрос: Можно ли монтировать гидрошпонку ДОС-УГЛ зимой?
Ответ: Да, материал сохраняет эластичность до -45°C. Однако для качественной сварки и удобства установки рекомендуется использовать тепловые пушки для прогрева зоны монтажа, если температура опускается ниже -10°C.
Вопрос: Как соединять шпонки между собой, если длины бухты не хватает?
Ответ: Соединение осуществляется методом термической сварки встык. Рекомендуется использовать профессиональное оборудование (экструдеры) и строго соблюдать режимы нагрева, рекомендованные производителем. После сварки обязателен контроль шва на отсутствие непроваров.
Вопрос: Обязательно ли использовать анкерное крепление?
Ответ: Да. Усиленные уплотняющие рёбра и анкерные элементы шпонки обеспечивают надёжную фиксацию в теле бетона. Дополнительное механическое крепление к опалубке необходимо для предотвращения смещения шпонки под давлением бетонной смеси.
Вопрос: Нужно ли заполнять полость деформационного шва?
Ответ: Да, для предотвращения приклеивания шпонки к бетону и обеспечения её свободной работы на сжатие/растяжение, полость шва заполняют эластичным материалом, например, пенополиэтиленовым жгутом или пенопластом, который фиксируется клеевой посадкой.
