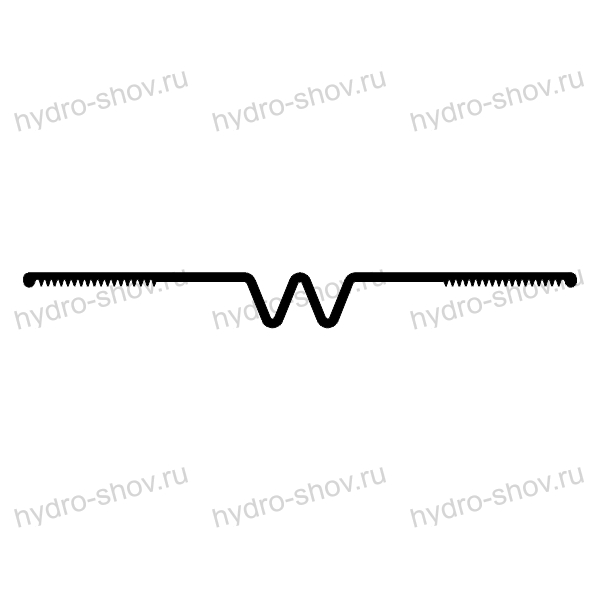

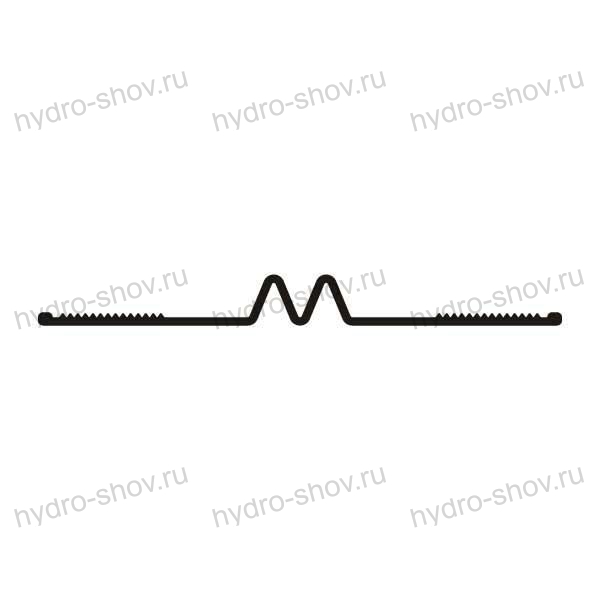

Гидрошпонка ДР (Резина)
Обеспечьте абсолютную водонепроницаемость гидротехнических сооружений, подземных паркингов, тоннелей и бассейнов с помощью гидрошпонки ДР EPDM. Это специализированное изделие типа «ДР» (Деформационная, Ремонтная) разработано для высоконагруженных узлов, где критически важна устойчивость к динамическим нагрузкам и агрессивным средам. Изготовленная из первичного этилен-пропилен-диен-мономера (EPDM), шпонка сочетает эластичность технической резины с исключительной долговечностью.
В отличие от стандартных ПВХ-аналогов, резиновая гидрошпонка ДР сохраняет герметичность при экстремальных деформациях: сжатие до 35 мм, растяжение до 60 мм, сдвиг до 70 мм. Она идеально подходит для ремонта деформационных швов без демонтажа существующих конструкций, обеспечивая полную герметизацию стыков даже под высоким напором воды.
1. Высокая водонепроницаемость: Выдерживает давление воды до 0,29 МПа, что делает её незаменимой при устройстве гидроизоляции в зонах высокого уровня грунтовых вод.2. Пластичность и прочность: Условная прочность при растяжении не менее 7,5 МПа, относительное удлинение при разрыве — от 200%. Материал не теряет эластичности даже при длительном контакте с водой.3. Всесезонность: Температурный предел хрупкости не выше −50 °C. Гидрошпонка устойчива к УФ-излучению и перепадам температур, что гарантирует стабильность свойств в климатических условиях РФ.4. Геометрия усиления: Дополнительные рёбра в герметизирующей зоне обеспечивают надёжное сцепление с бетонным массивом, исключая появление фильтрационных путей.5. Гарантия надёжности: Официальный срок эксплуатации — 5 лет, срок хранения — 2 года.
| Параметр | Значение |
| Марка | ДР-250/50 |
| Материал | Этилен-пропилен-диен-каучук (EPDM, резина) |
| Рабочая длина | 250 мм |
| Ширина деформационного узла | 50 мм |
| Твёрдость по Шору А | 70±5 ед. |
| Макс. давление воды | до 0,29 МПа |
| Допустимое растяжение | 60 мм |
| Допустимое сжатие | 35 мм |
| Поперечный/продольный сдвиг | 70 мм / 55 мм |
Проектирование гидроизоляции с использованием шпонок ДР.
При разработке проектной документации (ПД) для объектов с высокими требованиями к влагозащите важно учитывать:
1. Тип деформаций: Гидрошпонка ДР EPDM компенсирует все три вида смещений (растяжение, сжатие, сдвиг), что снижает требования к армированию узла примыкания.2. Совместимость материалов: EPDM обладает химической стойкостью к битумам, кислотам и щелочам, что позволяет использовать её в агрессивных средах промышленных объектов.3. Расчёт нахлёста: Проектирование должно предусматривать места для сварки гидрошпонок встык или внахлёст, обеспечивая непрерывность изоляционного контура.
Монтаж и сварка гидрошпонок EPDM.
Качественная установка — залог герметичности деформационного шва. Работы должны выполняться специалистами с использованием специализированного оборудования.
Этапы монтажа:
1. Подготовка основания: Поверхность бетона очищается от пыли, цементного молока и обрабатывается грунтовкой (праймером) для улучшения адгезии. Обязательно использование бутилкаучуковой ленты «Герлен» для изоляции зоны контакта.
2. Раскрой и позиционирование: Полотно гидрошпонки очищается, раскраивается по длине шва с учётом припусков на сварные швы.
3. Фиксация: Крепление осуществляется с помощью анкерных болтов или дюбелей с шагом, указанным в проекте. Для ремонтных работ (тип «Р») важно обеспечить плотное прилегание полотна к старому основанию.
4. Сварка стыков:
4.1. Для соединения отдельных отрезков используется горячая сварка (экструзионная или с помощью строительного фена с насадкой).4.2. Режим сварки подбирается строго под материал EPDM. Важно обеспечить равномерный прогрев без перегрева, чтобы избежать деструкции резины.4.3. После остывания каждый шов проверяется на герметичность (методом отрыва или опрессовки).
Вопрос: В чем отличие гидрошпонки ДР от обычной Д (деформационной)?
Ответ: Гидрошпонка ДР (Деформационная Ремонтная) имеет усиленную конструкцию и специальную геометрию, позволяющую монтировать её непосредственно на существующую поверхность. Она предназначена для восстановления герметичности уже эксплуатируемых сооружений без необходимости демонтажа бетонных конструкций, в то время как тип Д закладывается на этапе бетонирования.
Вопрос: Можно ли сваривать между собой гидрошпонки из EPDM и ПВХ?
Ответ: Нет, сварка разнородных материалов невозможна. Соединение возможно только механическим способом (специальные муфты или переходники). Для создания единого герметичного контура мы рекомендуем использовать EPDM-шпонки по всей длине объекта или применять фасонные элементы из того же материала.
Вопрос: Какую гидроизоляцию деформационных швов выбрать для бассейна?
Ответ: Для бассейнов и резервуаров с питьевой водой оптимальным выбором является гидрошпонка EPDM. Резина EPDM химически инертна, не выделяет вредных веществ, обладает 100% водонепроницаемостью и выдерживает постоянные циклические нагрузки от воды.
Вопрос: Какое давление воды выдерживает шпонка ДР-250/50?
Ответ: Данная модель рассчитана на гидростатическое давление до 0,29 МПа (около 29 метров водяного столба). Этого достаточно для большинства подземных сооружений, фундаментов и гидротехнических объектов.
Вопрос: Нужно ли использовать дополнительные герметики при монтаже?
Ответ: Да, для повышения адгезии к бетону рекомендуется использовать тиксотропные гидроизоляционные составы или наносить бутилкаучуковую ленту («Герлен») в зоне крепления. Это предотвращает капиллярный подсос влаги под лепестки шпонки.
