Гидрошпонка ХОМ (ТЭП)
Для технологических швов бетонирования
Описание
Гидрошпонка ХОМ (ТЭП)
Гидрошпонка ХОМ — это инженерный гидроизоляционный профиль (waterstop) для герметизации деформационных швов бетонных конструкций. Изготавливается из ТЭП (термоэластопласт, TPE) или ПВХ-П (пластифицированный ПВХ).
Центральная петля компенсирует раскрытие, сдвиг и осадку шва без потери герметичности.
Купить гидрошпонку ХОМ в Москве с доставкой по РФ — значит получить расчёт, проектирование, сварные плети под ваш объект.
Для точного подбора под проектное раскрытие шва и гидростатическое давление мы предлагаем следующие серийные типоразмеры:
- Обозначение: ХОМ-200-3/20
- Ширина, мм: 200;
- Толщина, мм.: 3;
- Диаметр центральной петли, мм.: 20;
- Раскрытие шва, макс., мм.: до 15;
- Обозначение: ХОМ-280-4/20
- Ширина, мм: 280;
- Толщина, мм.: 4;
- Диаметр центральной петли, мм.: 20;
- Раскрытие шва, макс., мм.: до 20;
- Обозначение: ХОМ-320-4/30
- Ширина, мм: 280;
- Толщина, мм.: 4;
- Диаметр центральной петли, мм.: 20;
- Раскрытие шва, макс., мм.: до 20;
Расшифровка: ХОМ-200-3/20 = тип ХОМ, ширина 200 мм, толщина 3 мм, диаметр петли 20 мм.
Эти размеры закрывают 90% типовых задач: от подземных паркингов до гидротехнических сооружений.
Возможны другие типоразмеры под заказ — от 200 до 500 мм по ширине, с усиленными анкерными зонами.
- ХОМ-200-3/20 — фундаменты малоэтажных зданий, подвалы, бассейны, деформационные швы стен (давление воды до 3 атм).
- ХОМ-280-4/20 — тоннели, коллекторы, паркинги, резервуары (давление до 6 атм, средние подвижки).
- ХОМ-320-4/30 — гидротехнические сооружения, очистные, метро, объекты с высокими требованиями (давление до 10 атм, значительные подвижки).
| Параметр | ХОМ-200-3/20 | ХОМ-280-4/20 | ХОМ-320-4/30 |
| Материал | ТЭП / ПВХ-П | ТЭП / ПВХ-П | ТЭП / ПВХ-П |
| Ширина, мм | 200 | 280 | 320 |
| Толщина, мм | 3 | 4 | 4 |
| Диаметр петли, мм | 20 | 20 | 30 |
| Температура эксплуатации | −50…+70 °C | −50…+70 °C | −50…+70 °C |
| Соединение | сварка термоножом | ||
| Срок службы | >50 лет | >50 лет | >50 лет |
ТЭП — максимальная эластичность, ПВХ-П — экономичное решение. Оба материала свариваются.
- ХОМ-200-3/20 — лёгкий монтаж в стенах и перекрытиях, малый вес бухты, оптимален для жилого и коммерческого строительства.
- ХОМ-280-4/20 — универсальный выбор для подземных сооружений, выдерживает давление грунтовых вод.
- ХОМ-320-4/30 — усиленная конструкция для высоких нагрузок, большая компенсация раскрытия шва.
Все типоразмеры:
- свариваются в плети до 100 м
- морозостойки до −50 °C
- устойчивы к битуму, маслам, слабым кислотам
Проектирование деформационного шва включает:
- Расчёт раскрытия шва (температура, усадка, осадка)
- Определение гидростатического давления (напор подземных вод)
- Выбор типоразмера из ряда ХОМ-200, ХОМ-280, ХОМ-320
- Разработку узлов примыканий (пересечение с вертикальными швами, Т-образные соединения)
Пример подбора:
— Для паркинга с напором воды 3 м и раскрытием до 10 мм → ХОМ-200-3/20
— Для тоннеля под дорогой (напор 8 м, раскрытие до 20 мм) → ХОМ-280-4/20
— Для дамбы или резервуара с динамикой и напором 15 м → ХОМ-320-4/30
Мы предоставляем:
— бесплатный подбор типоразмера
— расчёт по СП и DIN
— чертежи узлов в формате DWG/PDF

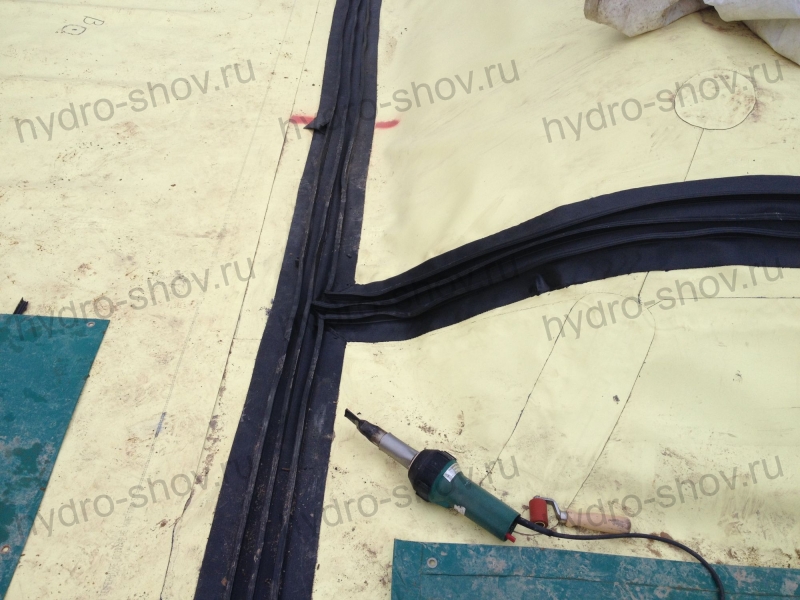

Сварка выполняется для всех типоразмеров одинаково:
- Обезжиривание торцов
- Нагрев до 185–210 °C (в зависимости от материала)
- Соединение под давлением
- Охлаждение
Контроль: визуальный + испытание на разрыв (шов прочнее основного материала).
Мы можем сварить гидрошпонку в плети любой длины (от 20 до 100 м) под ваш объект.

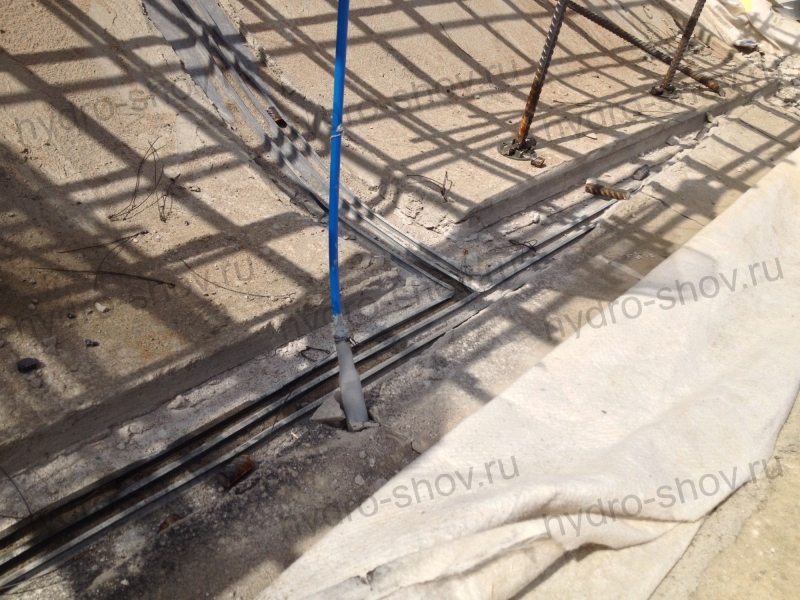

- Фиксация к арматурному каркасу (пластиковые хомуты, шаг 500 мм)
- Центрирование по оси деформационного шва (допуск ±10 мм)
- Заливка бетона с одной стороны шва
- Укладка компенсатора (ДСП, пенополистирол) в центральную петлю
- Бетонирование второй стороны
— Не повредить петлю при вибрации
— Не залить бетоном центральную зону
— Для ХОМ-320-4/30 требуется усиленная фиксация из-за большего веса
Чтобы купить гидрошпонку ХОМ с точным подбором типоразмера, оставьте заявку или позвоните.
Полный ассортимент Гидроизоляционных шпонок
1. Как расшифровывается ХОМ-200-3/20?
ХОМ — тип профиля (деформационный шов), 200 — ширина в мм, 3 — толщина в мм, 20 — диаметр центральной петли в мм.
2. Какой типоразмер выбрать для фундамента жилого дома?
Обычно достаточно ХОМ-200-3/20 из ПВХ-П. Если высокий уровень грунтовых вод — берите ТЭП.
3. Чем отличается ХОМ-280-4/20 от ХОМ-320-4/30?
Второй шире, толще и имеет большую петлю — компенсирует раскрытие шва до 25 мм против 20 мм у ХОМ-280.
4. Можно ли сварить разные типоразмеры между собой?
Нет, только одинаковые по ширине и материалу. Сварка ХОМ-200 с ХОМ-280 недопустима.
5. Вы помогаете с проектированием узлов?
Да, бесплатно подбираем типоразмер, делаем расчёт раскрытия шва и чертежи примыканий.
6. Какая цена за метр ХОМ-320-4/30 из ТЭП?
От 1100 руб./м при заказе от 20 м. Точная цена зависит от объёма и региона доставки.
7. Как заказать монтаж гидрошпонки?
Мы не оказываем монтажные услуги, но предоставляем технадзор и выезд инженера для контроля правильности установки.
| Если вам нужно... | ...то берите |
| Бюджетная гидроизоляция швов в стенах и перекрытиях | ХОМ-200-3/20 (ПВХ-П) |
| Надёжность при средних подвижках и давлении воды до 6 атм | ХОМ-280-4/20 (ТЭП) |
| Максимальная компенсация раскрытия шва (дамбы, резервуары, метро) | ХОМ-320-4/30 (ТЭП) |
Итог: Для 80% объектов оптимален ХОМ-200-3/20 — проверенное решение с лучшим соотношением цена/качество. Для ответственных гидротехнических сооружений — ХОМ-320-4/30.
