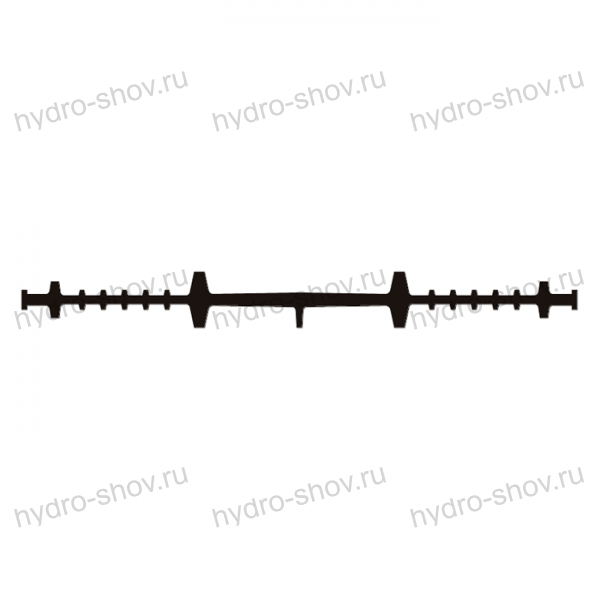

Гидрошпонка ХВ EPDM (РЕЗИНА)

Описание
Гидрошпонка ХВ EPDM (РЕЗИНА)

При послойном бетонировании массивных конструкций неизбежно образование холодных (рабочих) швов — мест контакта старого и нового бетона. Именно эти зоны являются наиболее уязвимыми для фильтрации воды и разрушения конструкции. Гидрошпонка ХВ из EPDM-резины — это инженерное решение, обеспечивающее 100% водонепроницаемость стыков на весь срок эксплуатации здания.

В отличие от ПВХ-аналогов, EPDM (этилен-пропиленовый каучук) сохраняет эластичность при экстремально низких температурах и не теряет свойств при длительном контакте с агрессивными средами. Это идеальный выбор для гидротехнических сооружений, подземных паркингов и ответственных фундаментов.

Подбор модели осуществляется исходя из гидростатического давления на конкретном объекте.

Интеграция гидрошпонки в проект требует точного расчета. Наши инженеры рекомендуют придерживаться следующих правил на этапе проектирования (AEC-сегмент):

1. Тип шва: Гидрошпонка ХВ ориентирована исключительно на холодные (технологические) швы. Для деформационных (температурно-усадочных) швов требуются иные конструкции (например, с центральным расширением).

2. Выбор по давлению: При проектировании резервуаров или подземных этажей учитывается высота столба воды. Для глубин более 50 метров рекомендуется использовать ХВ-250.

3. Центрирование: В рабочей документации необходимо строго указать расположение шпонки строго по центру шва бетонирования.

4. Армирование: Обязательное условие — зазор между телом гидрошпонки и арматурным каркасом должен составлять не менее 20–30 мм для исключения повреждений при вибрации бетона.

5. Температурные швы: При пересечении с деформационными швами необходимо предусмотреть установку компенсационных петель.

Качество установки напрямую влияет на герметичность конструкции. Монтаж производится после установки арматурного каркаса, но до заливки бетонной смеси.

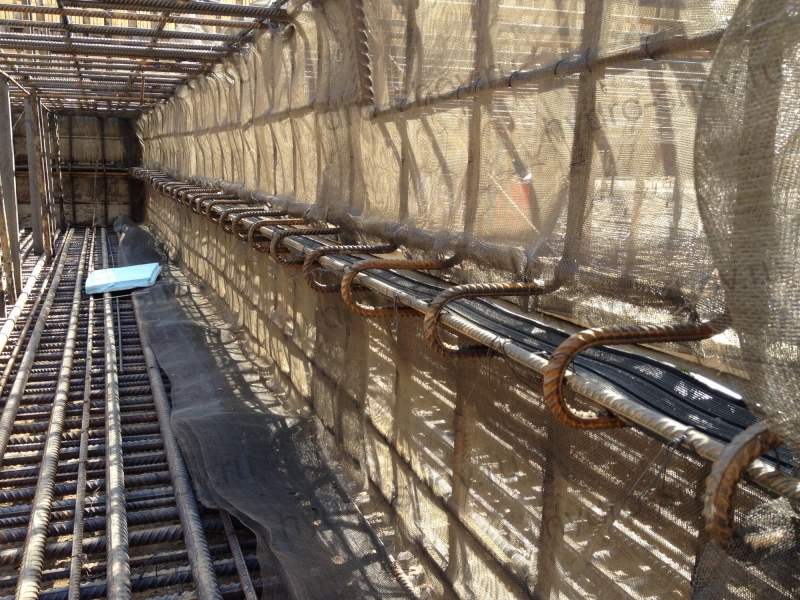

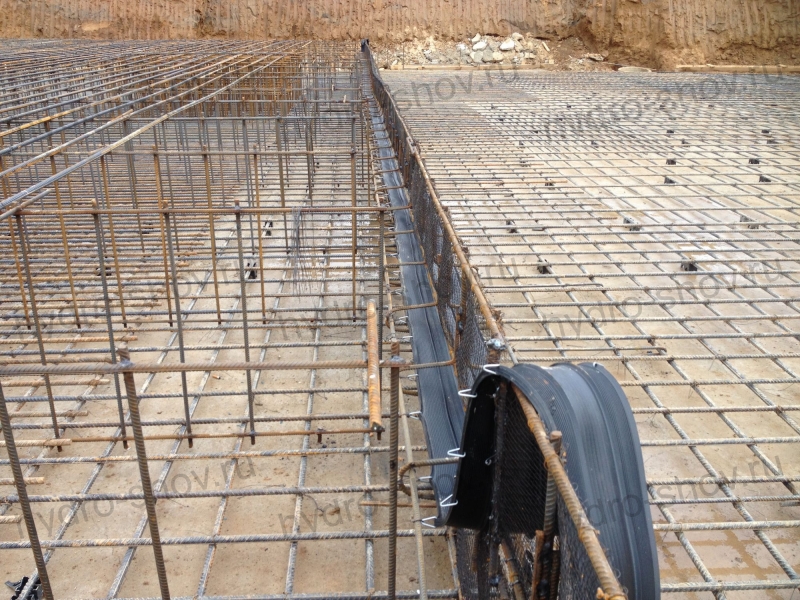

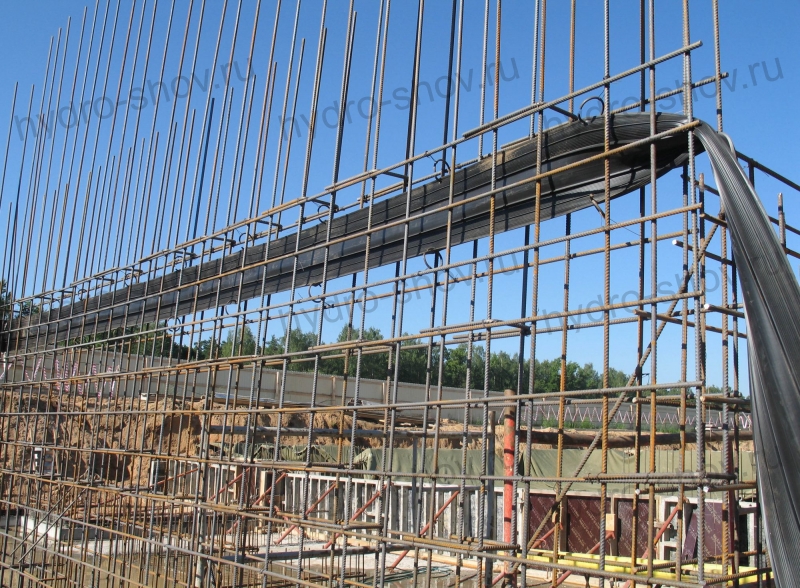

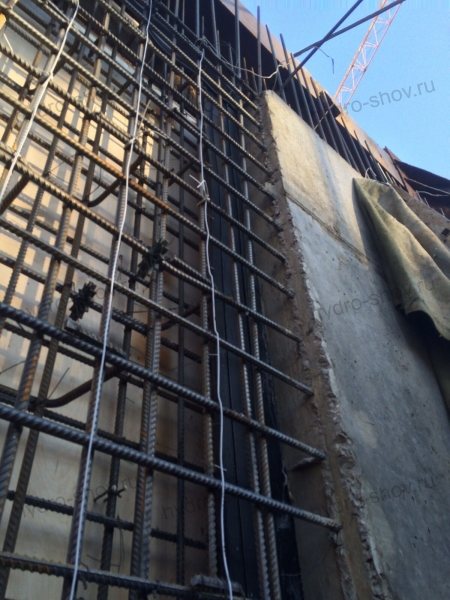

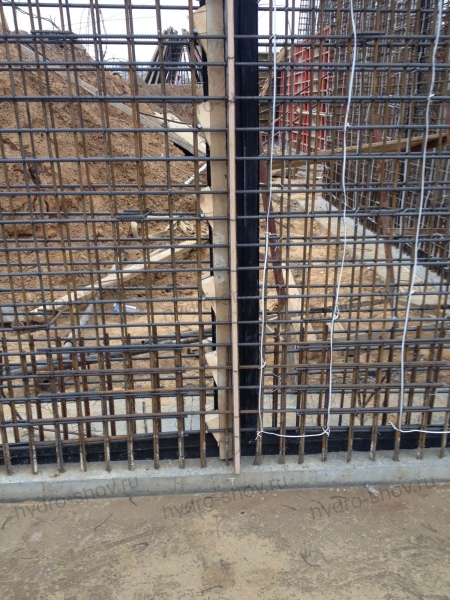

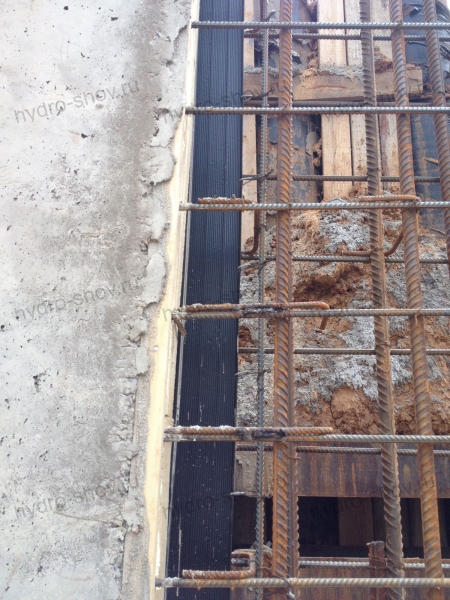

Гидрошпонка укладывается в проектное положение и фиксируется к арматуре вязальной проволокой. Шаг фиксации не должен превышать 250-300 мм. Важно обеспечить натяжение без складок и перекосов.

Для создания непрерывного контура используется горячая сварка:

1. Подготовка кромок: Очистка и обезжиривание концов. Рекомендуемый срез — под углом 45° (скос) для увеличения площади спая.

2. Нагрев: С использованием специализированного экструдерного сварочного аппарата (горячий клин) или промышленного фена с насадкой. Нагрев производится до достижения вязко-текучего состояния материала.

3. Соединение: Плотная притирка разогретых поверхностей.

4. Контроль качества: После остывания сварной шов проверяется на отсутствие пор и непроваров (обычно методом "на разрыв" или визуально-измерительным контролем).

Укладка бетона выполняется в два этапа (сначала под шпонку, затем над ней) для исключения смещения. Используется глубинный вибратор, но контакт вибратора с телом гидрошпонки недопустим.

1. Высокая химическая стойкость: EPDM инертен к нефтепродуктам и техногенным грунтовым водам, в отличие от обычной резины.

2. Морозостойкость: Сохраняет эластичность при -50°C, что критически важно для регионов с суровым климатом.

3. Долговечность: Срок службы более 50 лет сопоставим со сроком службы самого бетона.

4. УФ-стабильность: Материал не деградирует при временном хранении под открытым небом.

1. Гидротехника: Плотины, каналы, водосбросы.

2. Подземное строительство: Фундаментные плиты, стены подвала, паркинги.

3. Инфраструктура: Тоннели метрополитена, коллекторы.

4. Спецсооружения: Очистные сооружения, резервуары для хранения воды и химических реагентов.

Вопрос: Чем гидрошпонка ХВ из EPDM отличается от ПВХ?
Ответ: EPDM (резина) превосходит ПВХ по эластичности при отрицательных температурах (до -50°C) и устойчивости к агрессивным средам. В отличие от ПВХ, который со временем может терять пластификаторы, EPDM сохраняет свои физико-механические свойства на протяжении всего срока службы. Однако, EPDM сложнее в сварке, требует использования специализированного оборудования, в отличие от ПВХ, который варится промышленным феном.

Вопрос: Какую модель выбрать: ХВ-220, ХВ-250 или ХВ-270?

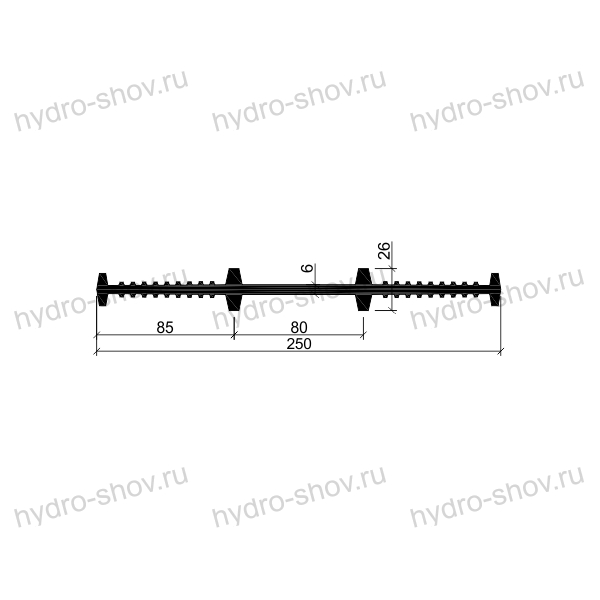

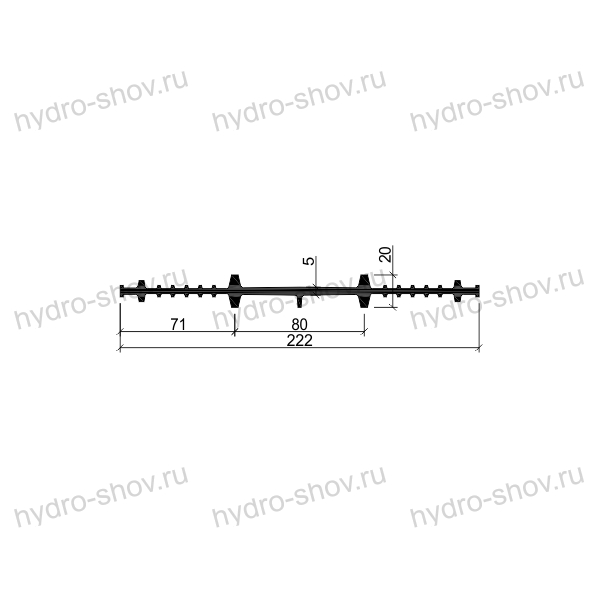

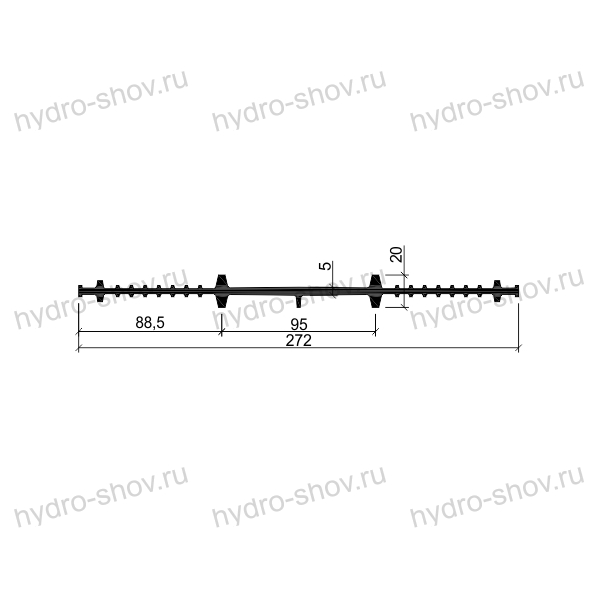

Ответ: Выбор зависит от гидростатического давления на объекте. ХВ-220 подходит для фундаментов и стен подвалов до 5 метров (0.52 МПа). ХВ-270 и ХВ-250 используются для более ответственных сооружений, резервуаров и глубоких подземных паркингов, где давление воды выше. ХВ-250 при этом является самой прочной моделью линейки.

Вопрос: Можно ли варить гидрошпонку ХВ внахлест?
Ответ: Нет, для обеспечения герметичности и соответствия требованиям проекта, соединение производится исключительно стык в стык (часто с предварительным нагревом и использованием сварочного экструдера). Сварка внахлест создает зону концентрации напряжений и не гарантирует водонепроницаемость при подвижках конструкции.

Вопрос: Как правильно установить гидрошпонку в холодный шов при бетонировании?

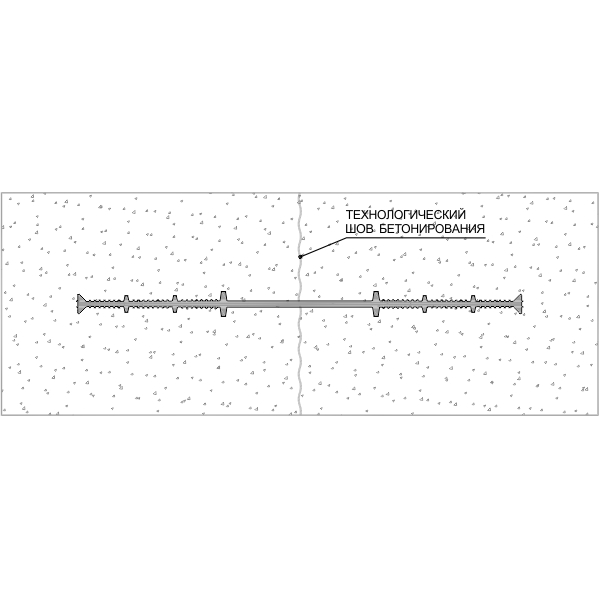

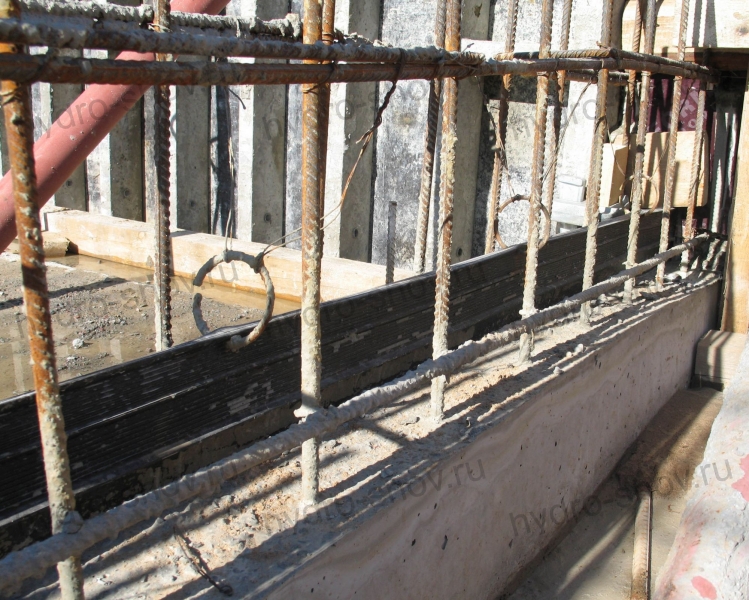

Ответ: Половина ширины шпонки закладывается в первый слой бетона. После схватывания (но не полного затвердевания) первого слоя, перед заливкой второго, необходимо очистить выступающую часть шпонки от грязи. Второй слой бетона закрывает оставшуюся часть. Важно исключить попадание цементного молока на тело шпонки, так как это снизит адгезию при сварке стыков.

Вопрос: Нужно ли использовать специальные фиксаторы для монтажа?
Ответ: Да, для исключения смещения шпонки при заливке бетона рекомендуется использовать специальные пластиковые фиксаторы или вязальную проволоку, крепящую шпонку к арматурному каркасу. Шаг фиксации должен составлять не более 250 мм.
