Гидрошпонка ХВН (ПВХ‑П)
Для технологических швов бетонирования
Описание
Гидрошпонка ХВН (ПВХ‑П)
В современном строительстве подземных и гидротехнических сооружений самым уязвимым местом являются холодные (технологические) швы бетонирования. Именно здесь возникает риск капиллярного подсоса воды и разрушения конструкции. Для надёжной герметизации этих узлов разработана гидрошпонка ХВН из пластифицированного поливинилхлорида (ПВХ‑П) — материал, сочетающий эластичность полимера с прочностью, достаточной для восприятия гидростатического давления до 1,08 МПа.
Наша продукция соответствует ГОСТ 24621, 11262 и 11645, что гарантирует долговечность гидроизоляционного барьера на весь срок эксплуатации здания (до 25 лет и более).
УПАКОВКА:
ХВН-80 (2 х Ø4) – комплект: бухта 50 м и 150 крепежных элементов
ХВН-80 (2 х Ø6) – комплект: бухта 30 м и 90 крепежных элементов
ХВН-150 (1 х Ø4) – комплект: бухта 30 м и 90 крепежных элементов
ХВН-120 (2 х Ø6) – комплект: бухта 30 м и 90 крепежных элементов
ХВН-150 (1 х Ø6) – комплект: бухта 30 м и 90 крепежных элементов

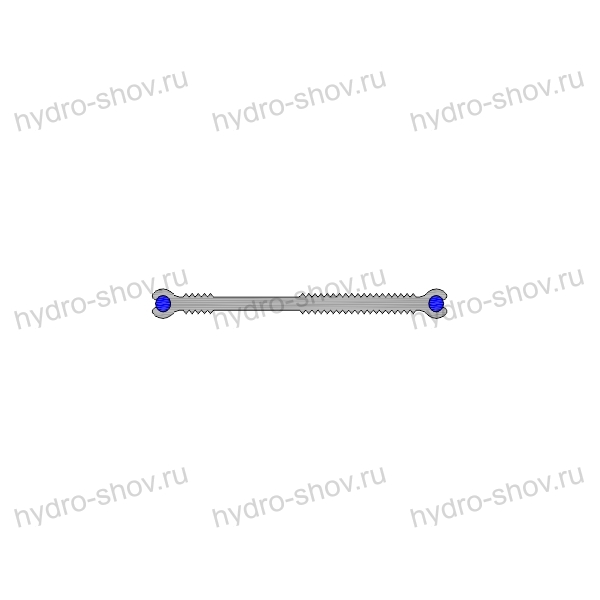

Полный перечень наименований гидрошпонок ХВН:
Для каждого типа конструктивного узла и ширины шва мы предлагаем стандартизированные типоразмеры. В каталоге представлены следующие модели, готовые к отгрузке:
| Наименование | Особенности |
| Гидрошпонка ХВН 80 | Оптимальное решение для тонкостенных конструкций и деформационных швов с ограниченным раскрытием |
| Гидрошпонка ХВН 120 | Универсальный формат для жилого и промышленного строительства (паркинги, подвалы) |
| Гидрошпонка ХВН 150 | Усиленный вариант для конструкций, испытывающих умеренные гидростатические нагрузки |

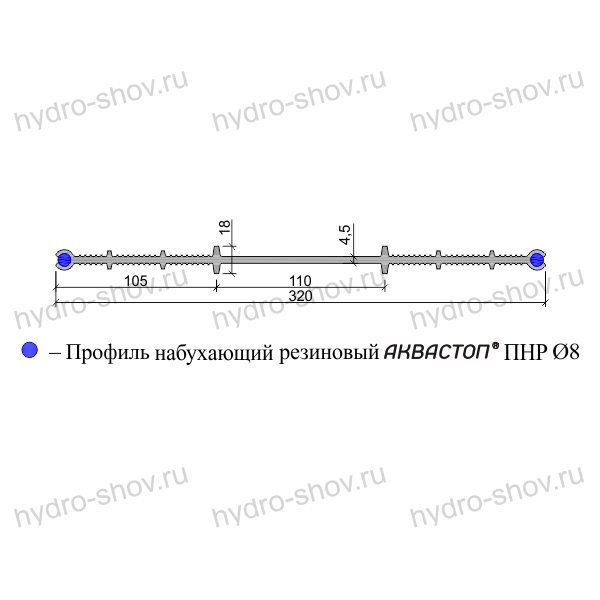

| Гидрошпонка ХВН 320 | Специализированное изделие для массивных гидротехнических сооружений (плотины, шлюзы, тоннели метро) |

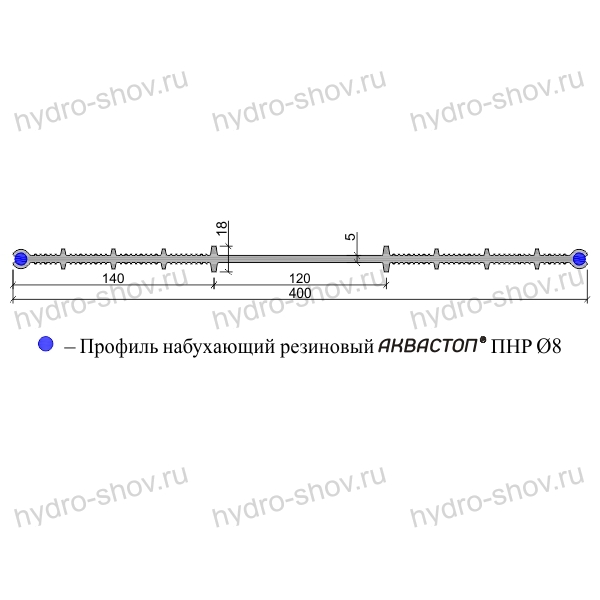

| Гидрошпонка ХВН 400 | Максимальная ширина для особо ответственных узлов с высокими требованиями к водонепроницаемости |
| Гидрошпонка Аквастоп (в линейке ХВН) | Модели с набухающим резиновым профилем, обеспечивающие самогерметизацию при контакте с водой |
Среди наиболее востребованных позиций — гидрошпонка аквастоп ХВН‑120, которая сочетает стандартную ширину 120 мм с усиленной гидроактивной составляющей. Актуальную гидрошпонка хвн цену и стоимость модели гидрошпонка аквастоп хвн‑120 цена можно уточнить у наших менеджеров: она формируется в зависимости от объёма партии и условий доставки.
Все изделия поставляются в бухтах или отрезках, готовы к сварке в сложные пространственные конструкции.
Проектирование гидрошпонок ХВН: рекомендации инженерам.
Правильное проектирование узлов гидроизоляции — основа долговечности сооружения. При выборе гидрошпонки ХВН на этапе проектирования мы рекомендуем учитывать три ключевых параметра:
- Гидростатический напор. Для каждой модели в спецификации указано максимально допустимое давление воды. Если проект предполагает давление более 0,55 МПа, необходимо выбирать усиленные серии (320 или 400 мм) с увеличенными армирующими элементами.

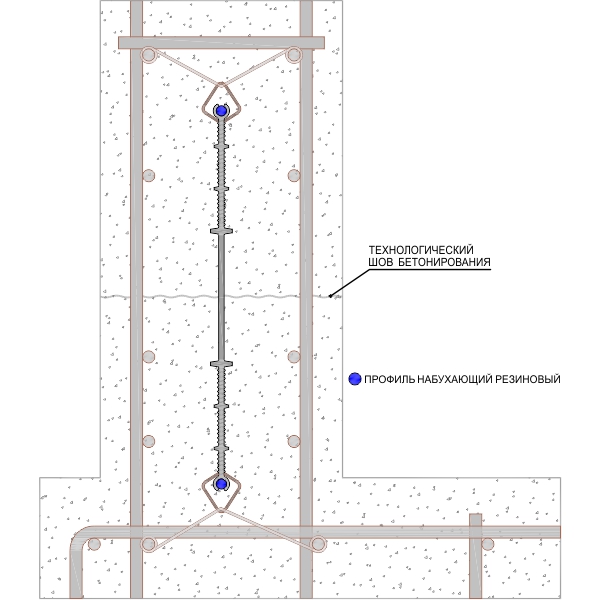

- Ширина раскрытия шва. Центральная «манжета» шпонки должна перекрывать предполагаемую амплитуду движения конструкции. Для сопряжений «плита‑стена» обязательна установка шпонки с симметричными ребрами анкеровки.
- Совместимость материалов. При проектировании узлов примыканий к проходным элементам (трубам, шпунту) мы предусматриваем использование комплектующих — набухающих шнуров ПНР 8 мм, которые работают в паре с ПВХ‑П, создавая непрерывный гидробарьер.
Качество установки гидрошпонки влияет на конечный результат так же, как и свойства самого материала. Мы предлагаем не только продажу, но и профессиональные консультации по монтажу. Основные этапы работ:

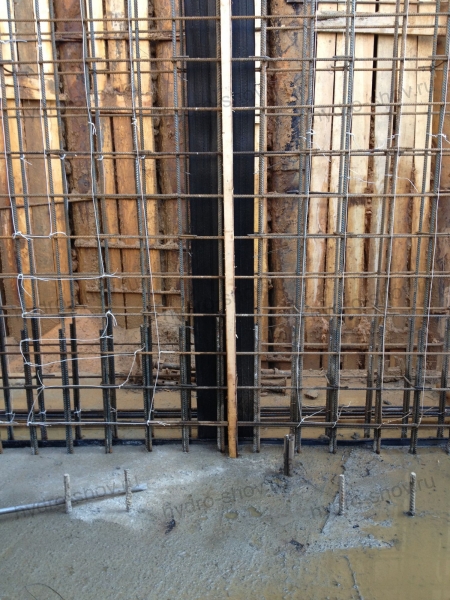

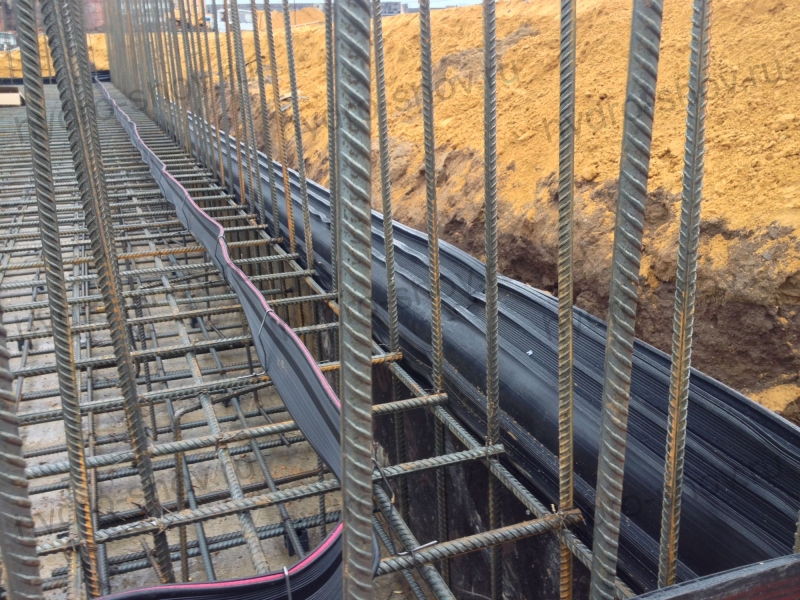

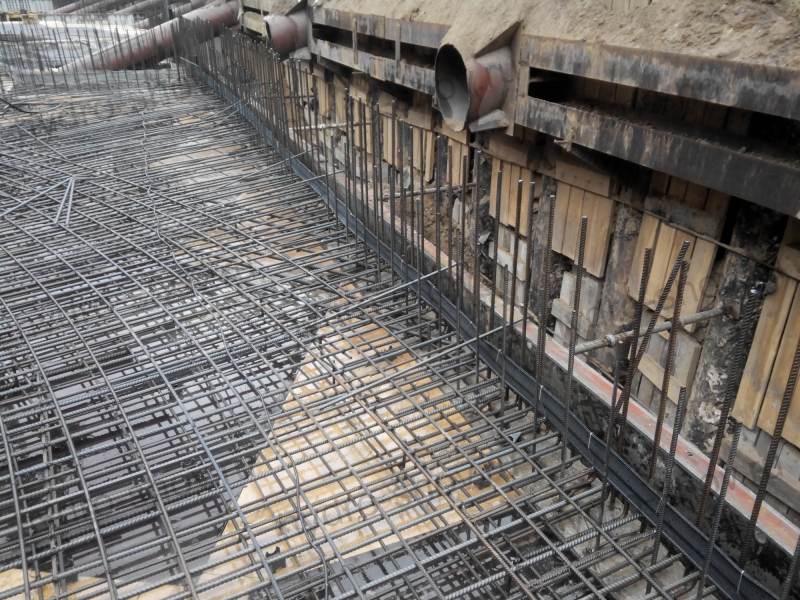

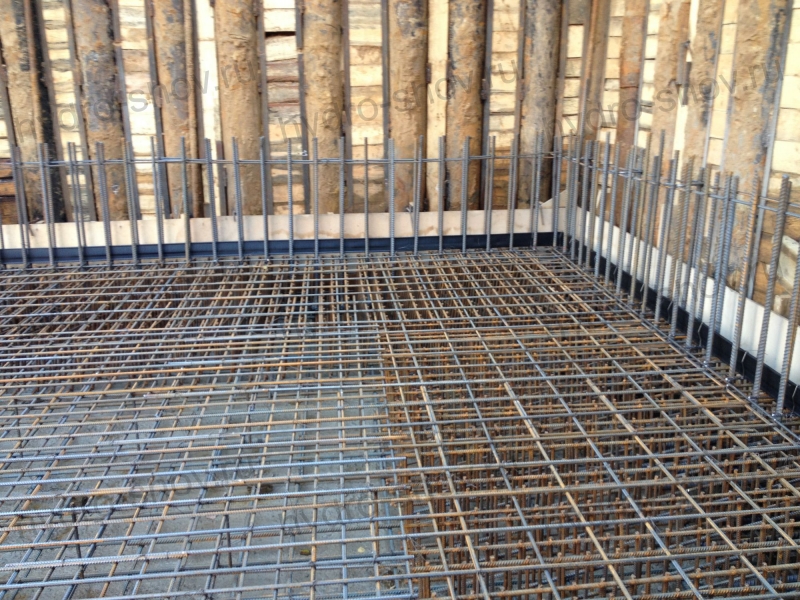

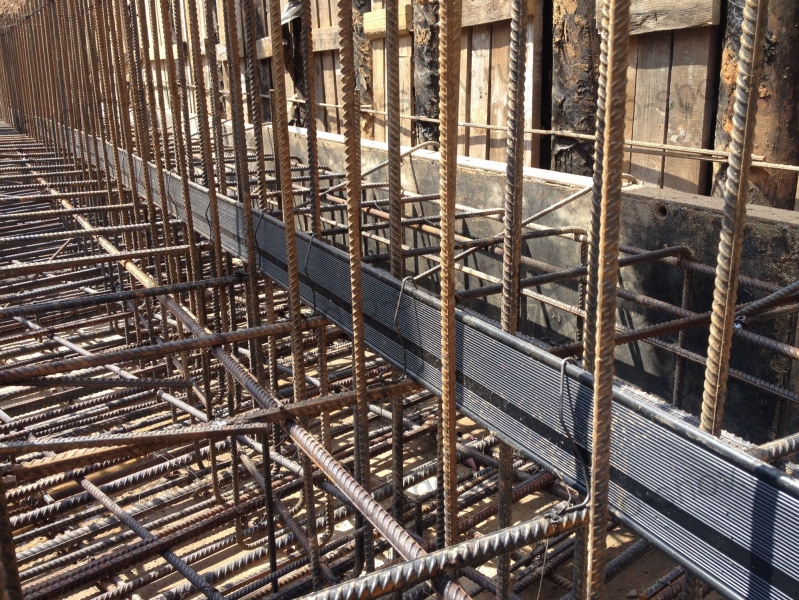

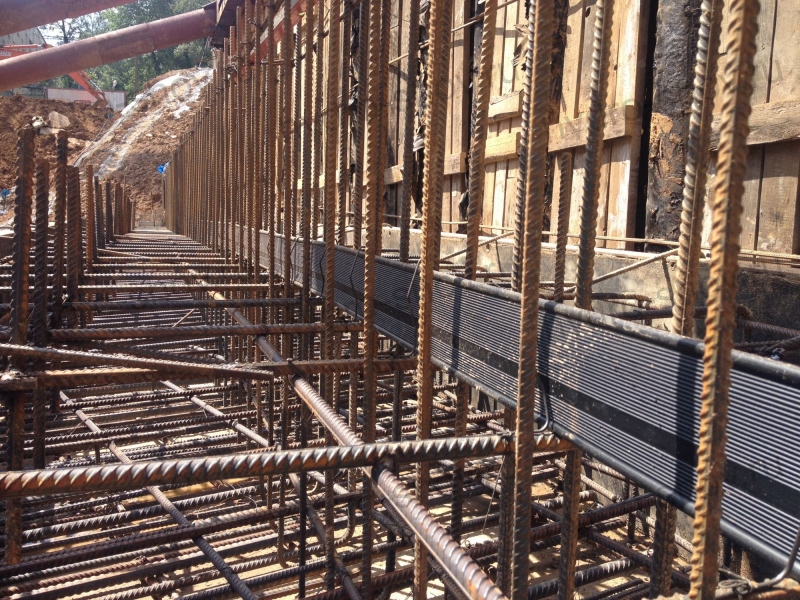

1. Установка в арматурный каркас

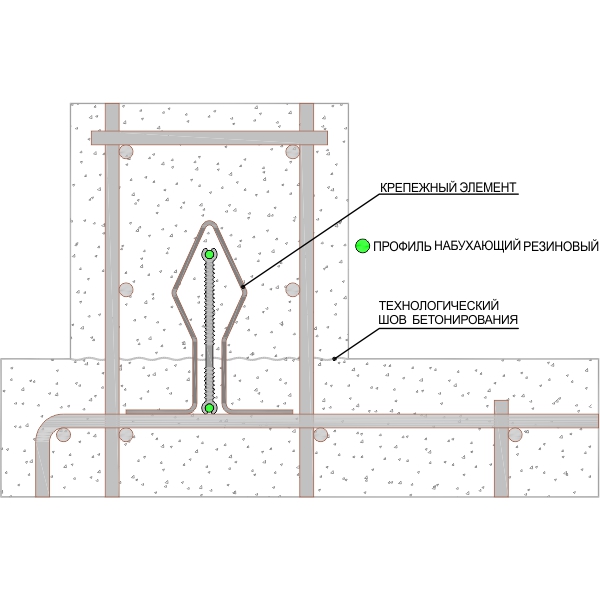

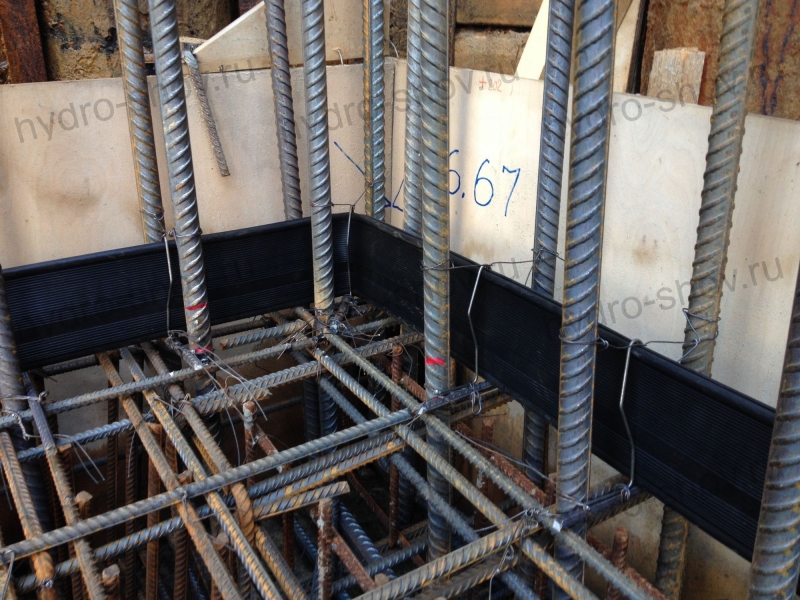

Гидрошпонка фиксируется к арматуре с помощью вязальной проволоки или пластиковых хомутов через специальные монтажные «ушки» (анкерные элементы). Важно исключить смещение оси шпонки относительно центра технологического шва. Допуск на перекос — не более 10 мм на погонный метр.
2. Сварка полотен (стыковка)
Для получения герметичного замкнутого контура используется термоконтактная сварка. Температура нагревательного элемента должна строго контролироваться и составлять 185–195°C.
- Края гидрошпонки зачищаются и обезжириваются.
- Нагрев производится до образования равномерного валика расплава.
- Сварной шов выдерживается под давлением в течение 5–7 минут.
- Работы проводятся при температуре не ниже +5°C. В условиях дождя или тумана обязательна установка защитного тента.
3. Бетонирование и уход
Заливка бетонной смеси должна производиться с особой тщательностью в зоне расположения шпонки. Вибраторы не должны касаться тела гидрошпонки во избежание деформации и смещения. После распалубки первого захватки открытую часть шпонки необходимо очистить от налипшего раствора перед бетонированием смежного участка.
Часто задаваемые вопросы (FAQ).
1. Чем гидрошпонка ХВН отличается от других типов (например, ХВП)?
Гидрошпонка ХВН (холодный шов) предназначена специально для герметизации технологических (холодных) швов бетонирования, где нет подвижек конструкции. Она имеет симметричную форму и усиленные анкерные элементы для надёжной фиксации в теле бетона.
2. Как правильно подобрать типоразмер гидрошпонки?
Выбор зависит от толщины конструкции и ожидаемого гидростатического давления. Для тонких стен (до 200 мм) и низкого УГВ достаточно ХВН 80 или 120. Для массивных сооружений с напором воды более 0,5 МПа применяют ХВН 320 и 400. Популярное решение — гидрошпонка аквастоп ХВН‑120, которая даёт дополнительную защиту за счёт набухающего профиля.
3. Можно ли сваривать гидрошпонки между собой на объекте?
Да. Сварка выполняется специальным термоножом при строгом соблюдении температурного режима (185–195°C). Мы рекомендуем доверять эту работу специалистам, имеющим опыт сварки ПВХ‑П мембран, чтобы гарантировать герметичность шва.
4. Какие дополнительные материалы используются вместе с гидрошпонкой ХВН?
Для повышения надёжности гидроизоляции в узлах примыканий и пересечениях применяются:
- набухающие шнуры ПНР 8 мм;
- праймеры и клеевые составы для ПВХ;
- металлические фиксаторы для точной установки шпонки в опалубке.
5. Допустимо ли использовать гидрошпонку ХВН при отрицательных температурах?
Да, материал сохраняет эластичность до –40°C. Однако монтаж и сварку следует производить при температуре не ниже +5°C. В холодное время года бухты перед установкой рекомендуется выдержать в тёплом помещении не менее 24 часов.
6. Есть ли сертификаты для использования в системах питьевого водоснабжения?
Да. Гидрошпонка ХВН из ПВХ‑П имеет гигиеническое заключение и может применяться в резервуарах для питьевой воды, бассейнах и других объектах с жёсткими санитарными требованиями.
7. Где узнать гидрошпонка хвн цена и стоимость конкретных моделей?
Цена зависит от типоразмера, объёма заказа и наличия дополнительных опций (например, набухающий профиль). Чтобы получить актуальную гидрошпонка хвн цена для позиций 80, 120, 150, 320, 400 или узнать точную гидрошпонка аквастоп хвн‑120 цена, свяжитесь с нашими менеджерами — мы оперативно подготовим коммерческое предложение с учётом доставки по РФ.
Преимущества заказа гидрошпонки ХВН у СпецМонолитСтрой.
- Экспертиза. Мы помогаем проектировщикам адаптировать узлы примыканий под конкретные условия объекта.
- Полный сортамент. В наличии все наименования ХВН (80, 120, 150, 320, 400) и Аквастоп. Особый спрос — на гидрошпонку аквастоп ХВН‑120 благодаря оптимальному соотношению цены и функциональности.
- Прозрачное ценообразование. Мы формируем гидрошпонка хвн цена индивидуально под ваш проект, без скрытых наценок.
- Стойкость к средам. Материал инертен к воздействию грунтовых вод, слабых кислот и щелочей, допущен к применению в системах хозяйственно‑питьевого водоснабжения.
- Сервис. Доставка по РФ, предоставление паспортов качества и сертификатов соответствия.
Закажите гидрошпонку ХВН для вашего объекта. Обеспечьте нулевую водопроницаемость технологических швов вместе с нашими инженерами.
